제품 상세 정보:
|

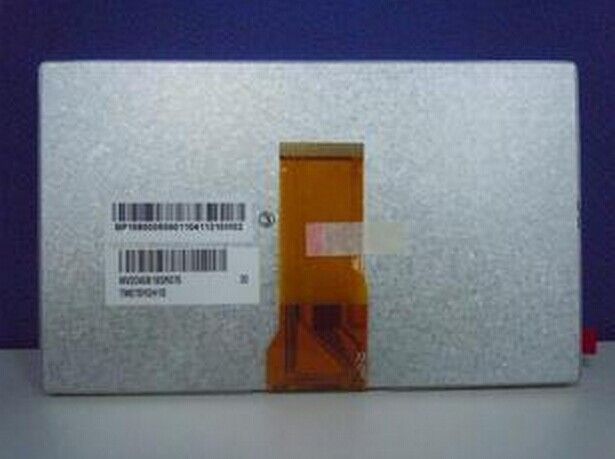

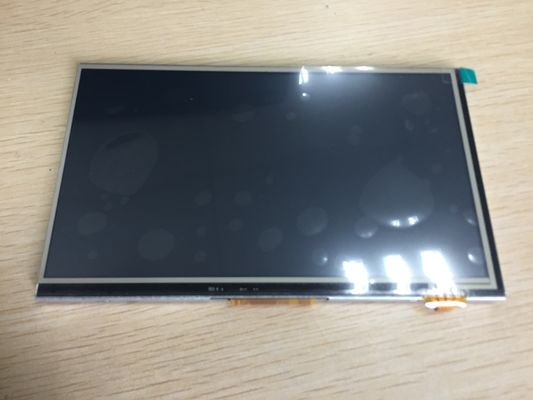

| 모델 번호: | TM070RDHG71 | 브랜드: | 천마 |
|---|---|---|---|
| 크기: | 7.0 인치 | 결의: | 800 ((RGB) × 480, WVGA, 134PPI |
| 밝기: | 555cd/m²(일반) | 시야 각도: | 88/88/88/88 (Typ.)(CR≥10) |
| 온도 범위: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < | 램프 유형: | WLED |
| 신호 인터페이스: | LVDS | ||
| 강조하다: | QVGA 티안마 엘시디 판넬,ＳＶＧＡ 티안마 엘시디 판넬 |
||
| 기본 정보: | 패널 브랜드 | 패널 모델 | TM070RDHG71 | |
|---|---|---|---|---|
| 대각선 크기 | 7.0" | 적용 |
|
|
| 패널 타입 | a-Si TFT-LCD, LCM | 모델 위명 | - | |
| 신뢰성: | 운영 임시 | -20 ~ 70 °C | 저장 온도 | -30 ~ 80 °C |
| 픽셀 특징: | 픽셀 형식 | 800 ((RGB) × 480 [WVGA] | 도트 피치 | 00.0642×0.1790mm (H×V) |
|---|---|---|---|---|
| 구성 | RGB 수직 스트립 | 픽셀 피치 | 0.1926×0.1790 mm (H×V) [134PPI] | |
| 기계적 크기: | 표시 영역 | 154.08×85.92mm (H×V) | 베젤 지역 | - |
| 윤곽 Dim. | 164.9×100mm (H×V) | 윤곽 깊이 | 5.7±0.3mm | |
| 윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 측면 비율 | 16:9 (H:V) | 형태 스타일 | ||
| 구멍과 브래킷: | 너랑 | |||
| 다른 특징: | 무게 | 156g (형) | 표면 | 반등 |
| 기본 정보: | 밝기 | 555 cd/m2 (형) | 콘트라스트 비율 | 9001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 88/88/88/88 (형) | 광적 모드 | SFT, 보통 검은색, 송신 | |
| 관측 방향 | 대칭성 | 반응 시간 | 30 (형) (Tr+Td) (ms) | |
| 색상 성능: | 염색성 | Wx:0.308와이:0.332 | 색상 번호 | 16.7M (8비트) |
| 색 온도 | 6727K | 흰색의 균일성 | 1.25/1.33 (형/최대) (점 9) | |
| 1931년 색상 범위: | NTSC 비율 | 71% | sRGB | 95% 가량 |
| 어도비 RGB | 73% | DCI-P3 | 73% | |
| 레크2020 | 53%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 프레임 주파수: | 60Hz |
|---|---|
| 역 스캔: | 예 (U/D, L/R) |
| D-IC 세부 정보: | COG 내장된 HX8282-A02 + HX8664-B |
| 시간 컨트롤러 (T-CON) | 임베디드 T-CON |
| 백라이트 특징: | 램프 모양 | 배열 | 램프 종류 | WLED | 수명 | 20K (타입) (시간) |
|---|---|---|---|---|---|---|
| 대체 | - | 금액 | 3S9P | 위치 | 가장자리 빛 타입 | |
| 램프 전기: | 전압 입력 | 9.3±0.3V | 현재 입력 | 180mA (형) | ||
| 소비량 | 1.67±0.05W | |||||
| 인터페이스 특징: | 종류 | 신호 인터페이스에 포함 | 위치 | - | 램프 드라이버 | 아니 |
| 신호 시스템: | 평행 RGB (1 ch, 6/8-bit) | 논리 전압 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| 전기 신호: | 전압 입력 | 3.3/11.9/20/-7V (VDD/AVDD/VGH/VGL) | 현재 입력 | - | ||
| 인터페이스 특징: | 종류 | FPC | 위치 | - | ||
| FPC 세부 사항: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| 0.5mm | 50개의 핀 | 1개 | ||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 154.08 ((W) × 85.92 ((H) mm의 활성 영역, 164.9 ((W) × 100 ((H) × 6 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티글러로 표면처리SFT, 일반적으로 검은색, 전송 LCM 제품으로, TM070RDHG71는 555 cd/m2 디스플레이 밝기 900: 1 전송 대비 비율, 88/88/88/88 (타입) 를 제공할 수 있습니다.) (CR≥10) (L/R/U/D) 시야 각, 대칭에 대한 최상의 시야 방향 및 응답 시간은 30 (Typ.) ((Tr+Td) ms. 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정됩니다.따라서 16개의 패러다임을 나타냅니다..7M 색상, 또한 색상 스펙트럼 70% (NTSC) 의 성능으로. 이 제품은 3S9P WLED를 채택하여 엣지 라이트 유형으로 배치되었으며 20K 시간 작업 수명을 가지고 있습니다.외부 백라이트 드라이버가 추가로 필요합니다.. TM070RDHG71는 신호 입력 시스템으로 병렬 RGB (1 ch, 6/8-bit) 를 사용하며, 3.3/11.9/20/-7V의 전원 공급 전압 (VDD/AVDD/VGH/VGL) 으로 50 핀 FPC로 연결됩니다.
