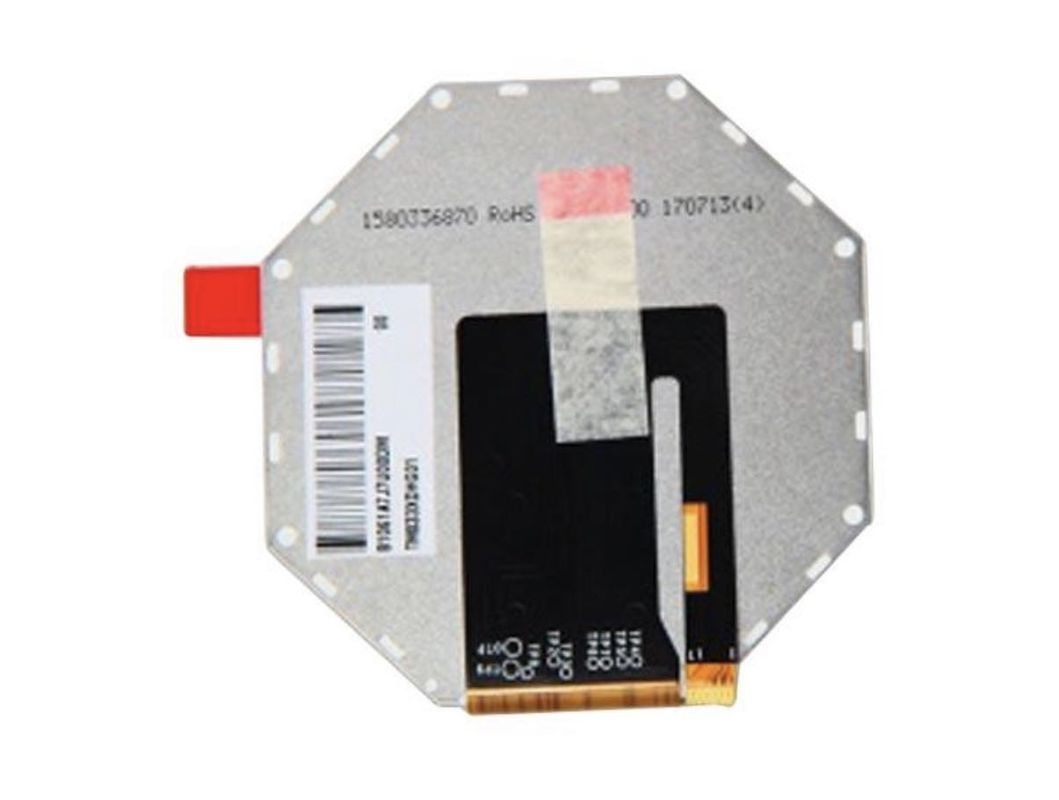

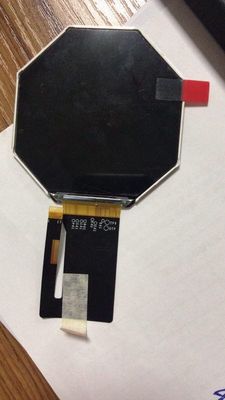

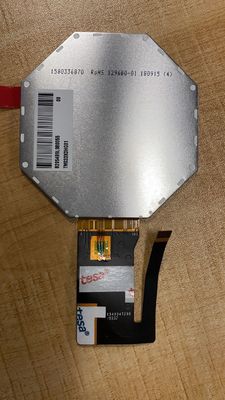

제품 상세 정보:
|
| 모델 번호: | TM033XDHG01 | 브랜드: | 천마 |
|---|---|---|---|
| 크기: | 3.3인치 | 결의: | 320 (RGB) × 320, 135PPI |
| 밝기: | 750 cd/m2 (Typ.) | 시야 각도: | 70/70/60/70 (Typ.)(CR≥10) |
| 환경: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < | 신호 인터페이스: | LVDS |
| 강조하다: | QVGA 티안마 엘시디 판넬,ＳＶＧＡ 티안마 엘시디 판넬 |
||
| 기본 세부 사항: | 제조업자 | 모델 이름 | TM033XDHG01 | |
|---|---|---|---|---|
| 패널 타입 | a-Si TFT-LCD, LCM | 다른 이름 | - | |
| 패널 크기 | 20.4인치 | 설계 |
|
|
| 최고 등급: | OP 온도 | -20 ~ 70 °C | ST 온도 | -30 ~ 80 °C |
| 기본 정보: | 광력 | 750 cd/m2 (형) | 콘트라스트 비율 | 800: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 6시 | 반응 속도 | 20 (형) ((Tr+Td) (ms) | |
| 관점 | 70/70/60/70 (형) (CR≥10) | 작동 모드 | TN, 보통 흰색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.285와이:0.308 | 지원 색상 | 16.7M (8비트) |
| 색 온도 | 8728K | 흰색의 균일성 | 1.33/1.43 (형/최대) (점 9) | |
| 1931년 색상 범위: | NTSC 비율 | 54% | sRGB | 76% 적용 |
| 어도비 RGB | 57%의 적용 | DCI-P3 | 57%의 적용 | |
| 레크2020 | 41%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 디스플레이 성능 | 외부 시력 | 햇빛으로 읽을 수 있다 | 전송성 |
| 기본 정보: | 광력 | 750 cd/m2 (형) | 콘트라스트 비율 | 800: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 6시 | 반응 속도 | 20 (형) ((Tr+Td) (ms) | |
| 관점 | 70/70/60/70 (형) (CR≥10) | 작동 모드 | TN, 보통 흰색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.285와이:0.308 | 지원 색상 | 16.7M (8비트) |
| 색 온도 | 8728K | 흰색의 균일성 | 1.33/1.43 (형/최대) (점 9) | |
| 1931년 색상 범위: | NTSC 비율 | 54% | sRGB | 76% 적용 |
| 어도비 RGB | 57%의 적용 | DCI-P3 | 57%의 적용 | |
| 레크2020 | 41%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 디스플레이 성능 | 외부 시력 | 햇빛으로 읽을 수 있다 | 전송성 |
| 역 스캔: | 아니 |
|---|---|
| 드라이버 IC: | COG 내장 ST7796SI |
| 전기 신호: | 입력 전류 | - | 입력 전압 | 2.8/2.8V (형) (VDD/VDDI) | ||
|---|---|---|---|---|---|---|
| 소비량 | 44/54mW (형/최대) | 신호 인터페이스 | MIPI (데이터 경로 1) | |||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | FPC | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| 1개 | 0.3mm | 17개의 핀 | ||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 60 ((W) × 60 ((H) mm의 활성 영역, 66.2 ((W) × 69.3 ((H) × 2.81 ((D) mm의 윤곽 크기를 갖추고 있습니다.표면처리된 하드 코팅, 순중량 22.5±10g. TN, 일반적으로 흰색, 전송 LCM 제품으로, TM033XDHG01는 750 cd/m2 디스플레이 밝기 800: 1 전송 대비 비율, 70/70/60/70 (형.) (CR≥10) (L/R/U/D) 시야 각가장 좋은 시야 방향은 6시, 반응 시간은 20 (Typ.) ((Tr+Td) ms. 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 8비트 회색 스케일 신호로 결정됩니다.따라서 16개의 패러다임을 나타냅니다..7M 색상, 또한 색상 범위의 성능 54% (NTSC). 이 제품은 6S1P WLED를 채택하여 엣지 라이트 유형으로 배치되었으며 20K 시간 작업 수명을 가지고 있습니다.외부 백라이트 드라이버가 추가로 필요합니다.. TM033XDHG01는 신호 입력 시스템으로서 MIPI (1 데이터 레인) 를 사용합니다.
