제품 상세 정보:
|
| 모델 번호: | TM062RDH03 | 브랜드: | 천마 |
|---|---|---|---|
| 크기: | 6.2 인치 | 결의: | 800 ((RGB) × 480 [WVGA] 150PPI |
| 밝기: | 400 cd/m2 (Typ.) | 시야 각도: | 75/75/60/70(일반)(CR≥10 |
| 온도 범위: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < | ||
| 강조하다: | LVDS TFT LCD 디스플레이,CCFL 날카로운 TFT LCD 디스플레이 |
||
| 기본 세부 사항: | 제조업자 | 모델 이름 | TM062RDH03 | |
|---|---|---|---|---|
| 패널 타입 | a-Si TFT-LCD, LCM | 다른 이름 | - | |
| 패널 크기 | 60.2인치 | 설계 |
|
|
| 최고 등급: | OP 온도 | -20 ~ 70 °C | ST 온도 | -30 ~ 80 °C |
| 기본 정보: | 광력 | 400 cd/m2 (형) | 콘트라스트 비율 | 500: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 12시 | 반응 속도 | 20 (형) ((Tr+Td) (ms) | |
| 관점 | 75/75/60/70 (형) (CR≥10) | 작동 모드 | TN, 보통 흰색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.296와이:0.329 | 지원 색상 | 262K/16.2M (6비트 / 6비트 + 디더링) |
| 색 온도 | 7458K | 흰색의 균일성 | 1.25/1.33 (형/최대) (점 9) | |
| 1931년 색상 범위: | NTSC 비율 | 48% | sRGB | 67% 적용 |
| 어도비 RGB | 50%의 적용 | DCI-P3 | 50%의 적용 | |
| 레크2020 | 36%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 픽셀 특징: | 픽셀 수 | 800 ((RGB) × 480 [WVGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 00.05725×0.161mm | 픽셀 피치 (Pixel Pitch) | 0.17175×0.161 mm [150PPI] | |
| 물리적 크기: | 액티브 뷰 | 137.4 ((W) × 77.28 ((H) mm | 전체적으로 Dim. | 155.2 ((W) × 88.2 ((H) mm |
| 베젤 열기 | 140.7 ((W) × 80.4 ((H) mm | 전체 깊이 | 4.9±0.3mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 16:9 | 형태 스타일 | ||
| 다른 세부 사항: | 매스 | TBD | 표면 | 반등 |
| 역 스캔: | 예 (U/D, L/R) |
|---|---|
| 시간 컨트롤러 (T-CON) | 임베디드 T-CON |
| 전기 신호: | 입력 전류 | 5/25/0.4/0.4mA (형) ((ICC/IVDD/IGH/IGL) | 입력 전압 | 3.3/9.84/19/-7V (형) (AVCC/DVCC/VGH/VGL) | ||
|---|---|---|---|---|---|---|
| 소비량 | - | 신호 인터페이스 | TTL (1 ch, 6/8-bit) | |||
| 신호의 논리 전압: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||

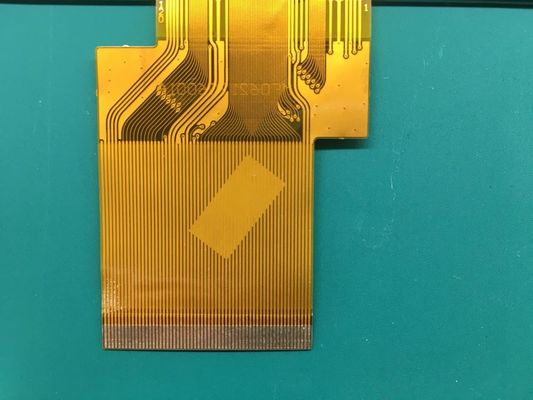

| 인터페이스 특징: | 위치 | - | 물리적 유형 | FPC | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| 1개 | 0.5mm | 60개의 핀 | ||||
| 램프 특징: | 램프 모양 | 배열 | 램프 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | 3S8P | 생활 | 20K (타입) (시간) | |
| 램프 전기: | 입력 전류 | 160/200mA (형/최대) | 입력 전압 | 9.6V (형) | ||
| 소비량 | 1.54 / 1.92W (형 / 최대) | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| JST | BHSR-02VS-1 | 1개 | 3.5mm | 2개의 핀 | BLE-2PINS-AC | |
| 백라이트 드라이버: | 아니 | |||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 137.4 ((W) × 77.28 ((H) mm의 활성 영역, 155.2 ((W) × 88.2 ((H) × 5.2 ((D) mm의 윤곽 크기, 140의 시청 영역 크기를 갖추고 있습니다.7 ((W) × 80.4 ((H) mm, 안티 글래스의 표면 처리, TBD의 순량 무게. TN, 일반적으로 흰색, 전송 LCM 제품으로, TM062RDH03는 400 cd/m2 디스플레이 밝기를 제공 할 수 있습니다.1 송출 콘트라스트 비율, 75/75/60/70 (형) (CR≥10) (L/R/U/D) 보는 각, 12 시에서 가장 좋은 시야 방향, 응답 시간 20 (형) (Tr+Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 / 6 비트 + Dithering 회색 스케일 신호로 결정됩니다, 따라서 262K/16.2M 색상 패러다임을 제시하고, 또한 47%의 색상 스펙트럼 (NTSC) 을 수행합니다.이 제품은 3S8P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 20K 시간의 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버가 추가로 필요합니다. TM062RDH03는 신호 입력 시스템으로 TTL (1 ch, 6/8-bit) 을 사용합니다.
