제품 상세 정보:
|
| 모델 번호: | 제1항의 규정 | 브랜드: | 천마 |
|---|---|---|---|
| 크기: | 4.3 인치 | 결의: | 480(RGB)×272, WQVGA, 128PPI |
| 밝기: | 350 cd/m2 (Typ. | 시야 각도: | 80/80/80/60 (Typ.)(CR≥10) 왼쪽 / 오른쪽 / 위 / 아래 |
| 온도 범위: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < | ||
| 강조하다: | LVDS TFT LCD 디스플레이,CCFL 날카로운 TFT LCD 디스플레이 |
||
| 기본 정보: | 브랜드 | 모델 | 제1항의 규정 | |
|---|---|---|---|---|
| 종류 | a-Si TFT-LCD 조립 | 용도 | ||
| 화면 크기 | 4.3 | 별명 | - | |
| 환경: | 저장 온도 | -30 ~ 80 °C | 운영 임시 | -20 ~ 70 °C |
| 픽셀 특징: | 결의 | 480 (RGB) × 272, WQVGA | 점 피치 (Dot Pitch) | 00.066×0.198 (H×V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.198×0.198 (H×V) [128PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 95.04 ((H) × 53.856 ((V) | 베젤 면적 ((mm) | 96.04 ((H) × 54.86 ((V) |
| 윤곽 Dim. ((mm) | 113.44 ((H) × 71.46 ((V) | 깊이 ((mm) | 40.65±0.35 | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | |
| 측면 비율 | 16:9 (H:V) | 방향성 | 풍경 유형 | |
| 터치 패널: | 터치 포인트 | 5점 | 터치 패널 | PCAP |
| TP 컨트롤러 | 컨트롤러와 함께 | 터치 신호 | I2C | |
| 다른 스펙: | 무게 | TBD | 치료 | - |
| 패널 커버 | 커버 렌즈 | |||
| 기본 정보: | 밝기 (cd/m2) | 350 (형) | 콘트라스트 비율 | 9001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 80/80/80/60 (형) (CR≥10) | 표시 모드 | TN, 보통 흰색, 전파 | |
| 가장 좋은 전망 | 6시 | 응답 (ms) | 20 (형) (Tr/Td) | |
| 색상 성능: | 흰색 좌표 | X:0.305Y:0.327 | 색상 표시 | 16.7M (8비트) |
| 색 온도 | 6949K | 흰색의 균일성 | 1.25/1.33 (형/최대) | |
| 1931년 색상 범위: | NTSC 비율 | 53% | sRGB | 74%의 적용 |
| 어도비 RGB | 56%의 적용 | DCI-P3 | 55% 가량 | |
| 레크2020 | 40%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 프레임 레이트: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
| 드라이버 IC: | COG 내장 ST7282T2 |
| 시간 컨트롤러 (T-CON) | 임베디드 T-CON |
| 전기 신호: | 전압 공급 | 3.3/7.5V (형) (VDD/VPP) | 현재 공급 | - | ||
|---|---|---|---|---|---|---|
| 신호 타입: | 평행 RGB (1 ch, 8-bit) | 신호 전압 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
| 인터페이스 특징: | 위치 | - | 종류 | FPC | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| 1개 | 40개의 핀 | 0.5mm | ||||
| 백라이트 특징: | 형태 | 배열 | 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 5S2P | 수명 | 20K (타입) (시간) | |
| 램프 전기: | 전압 공급 | 16/18V (형/최대) | 현재 공급 | 40/50mA (형/최대) | ||
| 소비량 | 640mW (형) | |||||
| 인터페이스 특징: | 위치 | - | 종류 | 신호 인터페이스에 포함 | ||
| 백라이트 드라이버: | 아니 | |||||

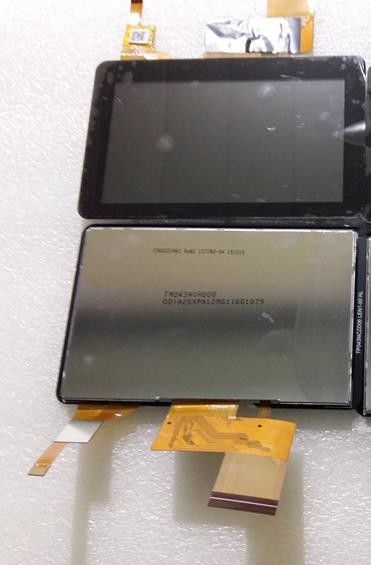

화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 활동 면적은 95.04 ((W) × 53.856 ((H) mm, 윤곽 크기는 113.44 ((W) × 71.46 ((H) × 5 ((D) mm, 시청 면적 크기는 96 mm입니다.04 ((W) × 54.86 ((H) mm, TBD의 순중량. TN, 정상적으로 흰색, 송신 조립 제품으로, TM043NVHG08은 350 cd/m2 디스플레이 밝기 900: 1 송신 대비 비율, 80/80/80/60 (형.) (CR≥10) (L/R/U/D) 시야 각가장 좋은 시야 방향은 6시, 반응 시간은 20 (Typ.) ((Tr/Td) ms. 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 8비트 회색 스케일 신호로 결정됩니다.따라서 16개의 패러다임을 나타냅니다..7M 색상, 또한 색상 스펙트럼의 50% (NTSC) 의 성능. 이 제품은 5S2P WLED를 채택했습니다.외부 백라이트 드라이버가 추가로 필요합니다.. TM043NVHG08은 신호 입력 시스템으로 병렬 RGB (1 ch, 8-bit) 를 사용하며, 전원 공급 전압 3.3/7.5V (Type.) ((VDD/VPP) 와 40 핀 FPC로 연결됩니다.
