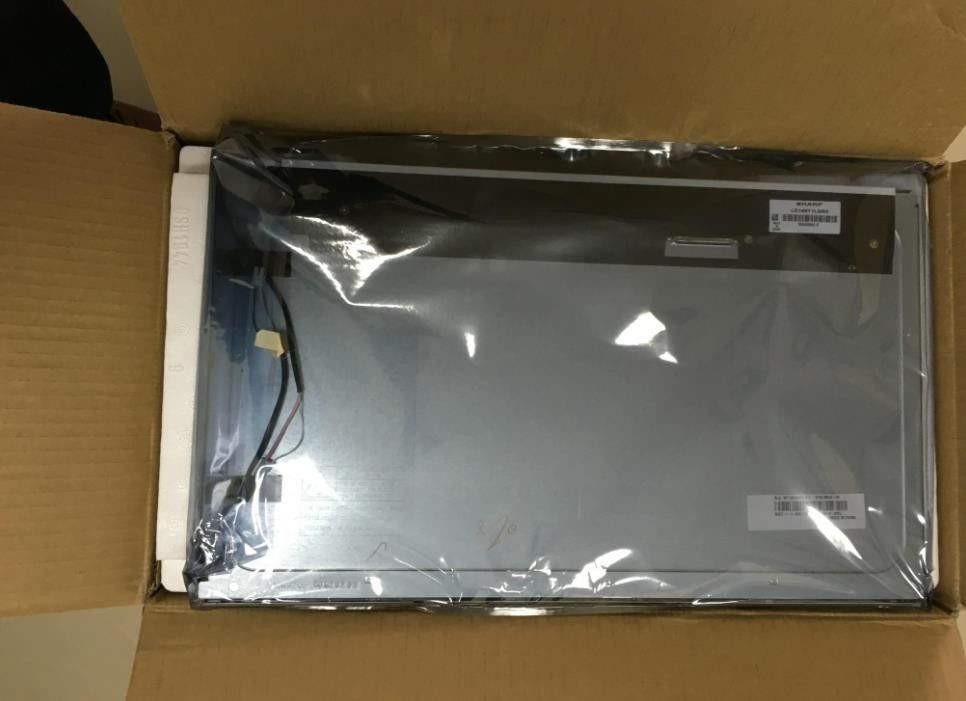

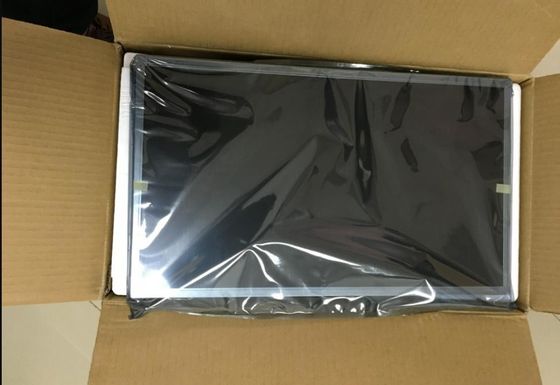

LQ185T1LGN2 전문가 18.5 " LCM 1366×768RGB  300 cd/m2 산업적 LCD 디스플레이

기초적 세부 사항 :	제조사 모델명 LQ185T1LGN2 패널 형태 a-SI TFT-LCD, LCM 또 다른 이름 - 패널 사이즈 18.5 인치 를 위해 설계합니다
최대 정격 :	OP 온도 0 ~ 50 'Ｃ ST 온도 -20 ~ 60 'Ｃ 로에스 진동 레벨 1.5G (14.7 Ｍ / s2)

기초적 세부 사항 :	광도 300 cd/m2 (Typ.) 대비율 1000:1 (Typ.) (전달 가능합니다) 잘 봅니다 - 응답 속도 1.5/3.5 (Typ.)(Tr/Td) 부인 시야 각도 85/85/80/80 (Typ.)(CR≥10) 작동 모드 전달 가능한 정상적으로 하얀 TN
색 성능 :	색도 위스 :0.313; Y자관 :0.329 지원 색 16.7M (8비트) 색 온도 6485K 백색 변화 1.25/1.33 (Typ./Max.) (9 점)
1931 색 감라이트 :	NTSC 비율 74% 스르비 94% 적용 범위 어도비 RGB 76% 적용 범위 DCI-P3 77% 적용 범위 Rec.2020 55% 적용 범위 발언 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020)

갱신 속도 :	60Hz 역주사 :	부정

전기적이어서 신호하세요 :	입력전류 700/1000mA (Typ./Max.) 입력 전압 5.0V (Typ.) 소모 - 신호 인터페이스 LVDS (1 ch, 8비트)
인터페이스 특징 :	위치 - 타입 연결기
인터페이스 세부 사항 :	브랜드 모델 피치 핀 양 핀 할당 제 FI-XB30SSL-HF15 1.0 밀리미터 30개 핀 1 PC LVDS-30P1C8B-170A

램프 특징 :	램프 유형 CCFL 양 2 PC 위치 에지 라이트형 (상단과 바닥) 익스체인지 - 램프 형태 일직선 램프 수명 50K(Min.) (시간)
전기적이어서 빛나세요 :	입력 전압 630/700/770V (민./Typ./Max.) 입력전류 2.0/7.5/8.0mA (민./Typ./Max.) 주파수 40/60KHz (민./Max.) 켜짐 전압 1300/1700V (Min.)(Ta=+25/0C)
인터페이스 특징 :	위치 - 타입 연결기
인터페이스 세부 사항 :	브랜드 모델 피치 핀 양 핀 할당 연호 35001HS-02L 3.5 밀리미터 2개 핀 2 PC BLL-2PINS-hl
백라이트 구동부 :	부정

LQ185T1LGN2는 디스플레이 1366년 (WXGA)를 16시 9분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택 (헤이즈 25%), 하드 코팅 (3H), 2.10Kgs (Max.)의 정미중량의 표면 치료로, 413.4(W)×234.0(H) 밀리미터의 영역 크기를 봐 409.8(W)×230.4(H) 밀리미터의 활성 영역, 430.37(W)×254.6(H)×16.5(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백색인 TN으로서, 전달 가능한 LCM 제품, LQ185T1LGN2는 1.5/3.5 (Typ.)(Tr/Td) 부인 기간의 300 cd/m2 디스플레이 밝기 1000:1 전송 대비율과 85/85/80/80 (Typ.)(CR≥10) (L/R/U/D) 시야 각도와 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 74% (NTSC)의 성능으로, 16.7M 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 8비트 회색 눈금 신호로 결정됩니다. 그것이 (상단과 바닥) 에지 라이트형으로서 위치되었고, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 2 PC CCFL을 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다. 그것이 시스템을 입력하는 신호인 것처럼 LQ185T1LGN2는 LVDS (1 ch, 8비트)을 이용하며, 그것이 30까지 5.0V (Typ.)의 전원 전압과 핀 연결기를 연결시켰습니다.
