제품 상세 정보:
|
| 패널 사이즈: | 15.6" | 패널 모델: | LQ156D1JW02 |
|---|---|---|---|
| 패널 브랜드: | 전문가 | 밝기: | 350 cd/m2 |
| 결의: | 3840(RGB)×2160, UHD, 282PPI | 램프 유형: | WLED, 12K 시간, LED 드라이버 |
| 신호 인터페이스: | eDP(4레인), 40핀 커넥터 | 환경: | Operating Temp.: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 °C 보관 |
| 강조하다: | XGA 산업적 엘시디 판넬,ＳＶＧＡ 감도가 좋은 TFT LCD 스크린 |
||

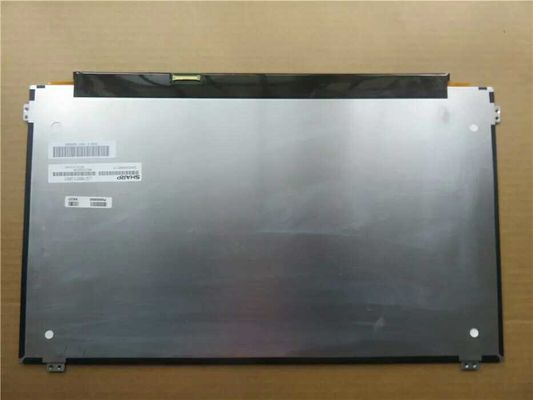

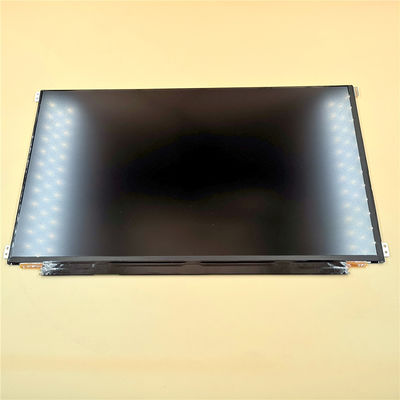

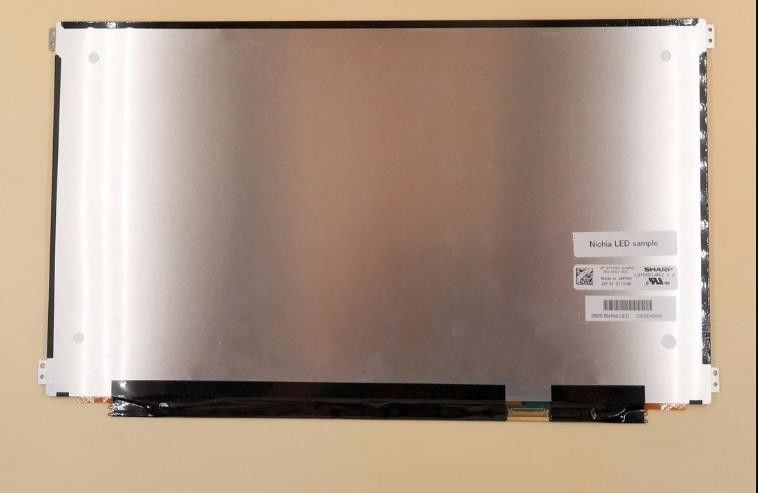

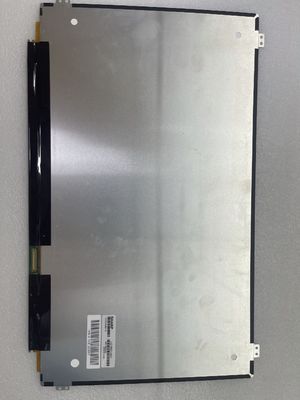

LQ156 시리즈 LQ156D1JW05 LQ156D1JW04 LQ156D1JW02
| 기본 정보: | 브랜드 이름 | 모델 이름 | 종류 | 모델 위명 |
|---|---|---|---|---|
| SHARP | LQ156D1JW02 | 산화물 TFT-LCD, LCM | SHP1430 | |
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| 화면 크기: | 15.6" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 3840 (RGB) × 2160 (UHD) | RGB 수직 스트립 | 00.030×0.090mm | 0.090×0.090 mm [282PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 345.6×194.4mm | - | 367.98×218.31mm | 2.75/3.14 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 16:9 | 풍경 유형 | 얇은 (PCBA 평면, T≤3.2mm) | |
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 320/345g (형/최대) | - | 반등 (Haze 42%), 단단한 코팅 (3H) | ||
| 구멍과 브래킷: | 얼굴 장착 구멍 (8-Φ2.4) 왼쪽, 오른쪽 슬러그 | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 350 cd/m2 (형식) | IPS, 보통 검은색, 송신 | 10001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 대칭성 | 89/89/89/89 (형) | 25 (형) ((Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6485K | 16.7M (8비트) | X:0.313Y:0.329 | |
| 1931년 컬러 햄릿: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 96% | 100% | 100% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 88% | 71% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.25/1.50 (형/최대) | ||
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
| 전력 소비: | 6.64W (형) |
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 12K (분) | - | - | - | |
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| LED 드라이버 | 패널 신호 인터페이스에 포함 | - | ||||
| WLED 드라이버 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 7.0/12.0/21.0V (분/형/최대) | 417/460mA (형/최대) | 5.0/5.52W (형/최대) | ||||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 497/627mA (형/최대) | 10.64/1.88W (형/최대) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| eDP (4차선) | 커넥터 | |||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| I-PEX | 20525-040E-02 | 1개 | 40개의 핀 | 0.4mm | ||
LQ156D1JW02 디스플레이를 지원합니다3840 ((RGB) × 216016:9 (W:H) 의 화면 비율을 가진 (UHD), 그 픽셀은 RGB 수직 스트립에 배치되어 있습니다.345개의 활동 영역이 있습니다..6 ((W) × 194.4 ((H) mm, 윤곽 크기는 367.98 ((W) × 218.31 ((H) × 3.14 ((D) mm, 안티글러 (Haze 42%), 하드 코팅 (3H) 의 표면 처리, 순량 무게는 320/345g (형 / 최대), 모양은 슬림 (PCBA 플래트),IPS, 일반적으로 검은색, 전송 LCM 제품으로서, LQ156D1JW02는 350 cd/m2 디스플레이 밝기를 1000:1 전송 콘트라스트 비율, 89/89/89/89 (형.) (CR≥10) (L/R/U/D) 시야 각, 대칭에 대한 최상의 시야 방향 및 응답 시간은 25 (Typ.) ((Tr+Td) ms. 회색 스칼라 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스칼라 신호로 결정됩니다.따라서 16개의 패러다임을 나타냅니다..7M 색상, 또한 색상 스펙트럼의 성능 100% (Adobe).
