제품 상세 정보:
|
| 픽셀 포맷: | 1920년 | 모델: | LQ154M1LW02 |
|---|---|---|---|
| 대각선 사이즈: | 15.4 인치 | 광력: | 200 cd/m2 (Typ.) |
| 시야 각도: | 70/70/50/60 (Typ.)(CR≥10) | 광원: | CCFL [1개] , 10K 시간 , 인버터 포함 |
| 인터페이스 타입: | LVDS (2 ch, 6-bit), 30 핀 커넥터 | 환경: | 작동 온도: 0 ~ 50 °C; 저장 온도: -25 ~ 60 °C |
| 강조하다: | XGA 산업적 엘시디 판넬,ＳＶＧＡ 감도가 좋은 TFT LCD 스크린 |
||

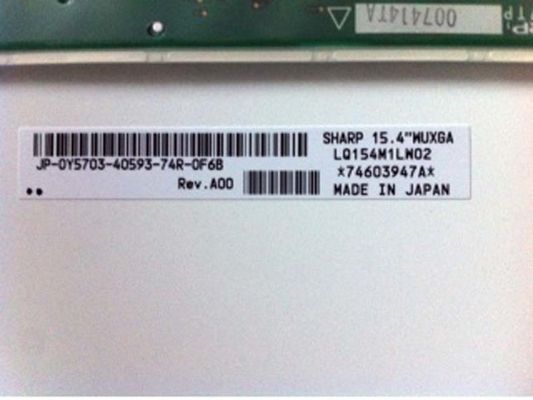

| 기본 세부 사항: | 제조업자 | SHARP | 모델 이름 | LQ154M1LW02 1 호환성 |
|---|---|---|---|---|
| 패널 타입 | a-Si TFT-LCD, LCM | 다른 이름 | SHP139F | |
| 패널 크기 | 150.4인치 | 설계 | ||
| 최고 등급: | OP 온도 | 0 ~ 50 °C | ST 온도 | -25 ~ 60 °C |
| 진동 수준 | 1.0G (9.8m/s2) | RoHS | - |
| 기본 정보: | 광력 | 200 cd/m2 (일반) | 콘트라스트 비율 | 400: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 6시 | 반응 속도 | 10/25 (최대) (Tr/Td) (ms) | |
| 관점 | 70/70/50/60 (형) ((CR≥10) | 작동 모드 | TN, 보통 흰색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.313와이:0.329 | 지원 색상 | 262K (6비트) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.45 (최다 5점) |
| 픽셀 특징: | 픽셀 수 | 1920 ((RGB) × 1200 [WUXGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 00.0575×0.1725mm | 픽셀 피치 (Pixel Pitch) | 0.1725×0.1725 mm [147PPI] | |
| 물리적 크기: | 액티브 뷰 | 331.2 ((W) × 207 ((H) mm | 전체적으로 Dim. | 344 ((W) × 240 ((H) mm |
| 베젤 열기 | - | 전체 깊이 | 6.5 (최다) mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 16:10 | 형태 스타일 | 윙 (PCBA 굽은, T≥5.2mm) | |
| 고정: | 왼쪽, 오른쪽 베젤에 측면 장착 구멍 (8-M2) 위, 아래 슬러그에 얼굴 장착 구멍 (6 pcs) | |||
| 다른 세부 사항: | 매스 | 650g (최다) | 표면 | 반등, 단단한 코팅 (2H), 반사 1.7% (최대) |
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
| 전기 신호: | 입력 전류 | 720mA (형) | 입력 전압 | 3.3V (형) | ||
|---|---|---|---|---|---|---|
| 소비량 | - | 신호 인터페이스 | LVDS (2 ch, 6-bit) | |||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| JAE | FI-XB30SL-HF10 | 1개 | 10.0mm | 30개의 핀 | LVDS-30P2C6B-020C | |
| 램프 특징: | 램프 모양 | 직선 | 램프 종류 | CCFL | 위치 | 가장자리 조명 유형 (아래쪽) |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | 1개 | 생활 | 10K (분) (시간) | |
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| 론다 | LVC-D20SFYG | 1개 | 0.5mm | 20개의 핀 | ||
| 백라이트 드라이버: | 인버터 | |||||
| 운전자 전기: | 입력 전류 | - | 입력 전압 | 9.0/21.0V (분/최대) | ||

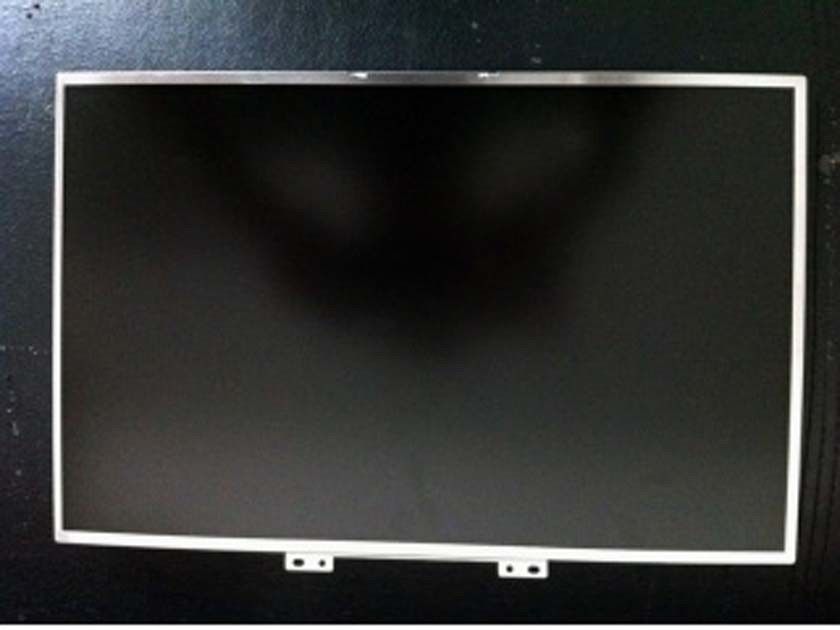

LQ154M1LW02 디스플레이 지원1920 (RGB) × 1200(WUXGA) 는 16:10 (W: H) 의 화면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 331.2 ((W) × 207 ((H) mm의 활성 면적, 344 ((W) × 240 ((H) × 6의 윤곽 크기를 갖추고 있습니다.5 ((D) mm, 반등, 단단한 코팅 (2H), 반사 1.7% (최대), 650g (최대), 순량 무게, 윙의 모양 (PCBA Bent, T≥5.2mm).송수신형 LCM 제품, LQ154M1LW02는 200 cd/m2 디스플레이 밝기 400: 1 송출 콘트라스트 비율, 70/70/50/60 (형) (CR≥10) (L/R/U/D) 보는 각, 6시에 최고의 시야 방향,10/25의 반응 시간 (최대.) ((Tr/Td) ms 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정되며, 따라서 262K 색상 패러다임을 나타냅니다.
