제품 상세 정보:
|
| 패널 사이즈: | 15" | 패널 모델: | LQ150X1LW73 |
|---|---|---|---|
| 외곽 라인 사이즈: | 331.6 ((W) × 254.76 ((H) × 13 ((D) mm | 디스플레이 영역: | 304.128 ((W) × 228.096 ((H) mm |
| 결의: | 1024년, XGA, 85PPI | 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) |
| 밝기: | 350 cd/m2 (Typ.) | 신호 인터페이스: | LVDS (1 ch, 8-bit), 20 핀 커넥터 |
| 램프 유형: | 4개 CCFL, 5만 시간 | 환경: | Operating Temp.: 0 ~ 60 °C ; 작동 온도: 0 ~ 60 °C; Storage Temp.: -25 ~ 65 °C 보관 |
| 강조하다: | XGA 산업적 엘시디 판넬,ＳＶＧＡ 감도가 좋은 TFT LCD 스크린 |
||
LQ150 시리즈 LQ150X1LW73 LQ150X1LW72 LQ150X1LW71U LQ150X1LW71N

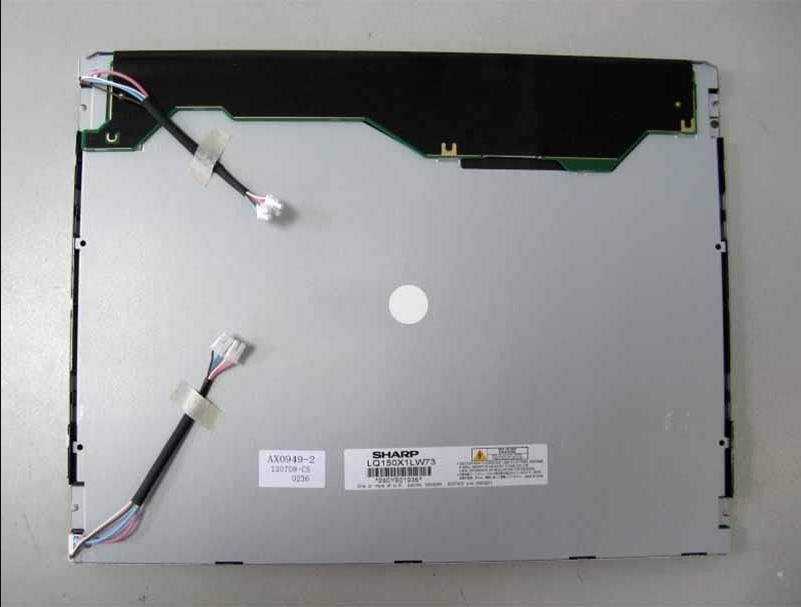

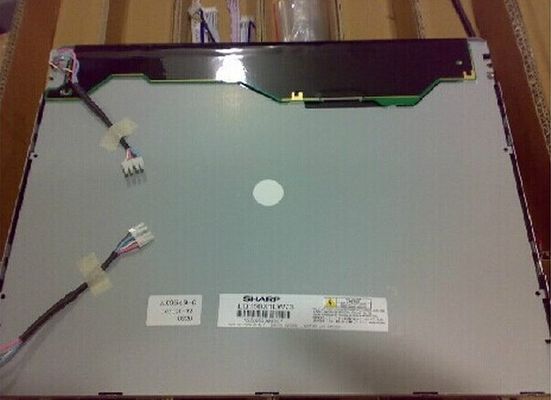

| 기본 세부 사항: | 제조업자 | SHARP | 모델 이름 | LQ150X1LW73 |
|---|---|---|---|---|
| 패널 타입 | a-Si TFT-LCD, LCM | 다른 이름 | - | |
| 패널 크기 | 150.0인치 | 설계 | ||
| 최고 등급: | OP 온도 | 0 ~ 60 °C | ST 온도 | -25 ~ 65 °C |
| 진동 수준 | 1.0G (9.8m/s2) | RoHS |
| 기본 정보: | 광력 | 350 cd/m2 (형식) | 콘트라스트 비율 | 600: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 대칭성 | 반응 속도 | 35 (형) (Tr+Td) (ms) | |
| 관점 | 85/85/85/85 (형) (CR≥10) | 작동 모드 | ASV, 보통 검은색, 송신 | |
| 색상 성능: | 염색성 | Wx:0.313와이:0.329 | 지원 색상 | 16.2M (6비트 + FRC) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.25 (최다 5점) | |
| 1931년 컬러 햄릿: | NTSC 비율 | 69% | sRGB | 90% 가량 |
| 어도비 RGB | 72% | DCI-P3 | 72% | |
| 레크2020 | 52% | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 픽셀 특징: | 픽셀 수 | 1024 ((RGB) × 768 [XGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 00.099×0.297mm | 픽셀 피치 (Pixel Pitch) | 0.297×0.297mm [85PPI] | |
| 물리적 크기: | 액티브 뷰 | 304.128 ((W) × 228.096 ((H) mm | 전체적으로 Dim. | 331.6 ((W) × 254.76 ((H) mm |
| 베젤 열기 | 307.2 ((W) × 231.1 ((H) mm | 전체 깊이 | 12.5±0.5mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 4:3 | 형태 스타일 | ||
| 고정: | 표면 장착 구멍 (2-Φ3.2, 2-R2) 좌측, 우측 베일 | |||
| 다른 세부 사항: | 매스 | 1.45kg (최대) | 표면 | 반등 (Haze 42%), 단단한 코팅 (3H), 반사 방지 |
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
| 전기 신호: | 입력 전류 | 400/700mA (형/최대) | 입력 전압 | 3.3V (형) | ||
|---|---|---|---|---|---|---|
| 소비량 | - | 신호 인터페이스 | LVDS (1 ch, 8-bit) | |||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| HRS | DF14H-20P-1.25H | 1개 | 1.25mm | 20개의 핀 | LVDS-20P1C8B-020C | |
| 램프 특징: | 램프 모양 | 직선 | 램프 종류 | CCFL | 위치 | 가장자리 조명 유형 (위와 아래) |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | 4개 | 생활 | 50K (분) (시간) | |
| 램프 전기: | 입력 전류 | 3.5/6.5/7.5mA (분/형/최대) | 입력 전압 | 615/700V (형/최대) | ||
| 빈도 | 40/60/70KHz (분/형/최대) | 켜기 전압 | 1080/1480V (최대) (Ta=+25/0°C) | |||
| 소비량 | 16.0/18.2W (형/최대) | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| JST | BHSR-02VS-1 ((N) | 4개 | 3.5mm | 2개의 핀 | BLL-2PINS-HL | |

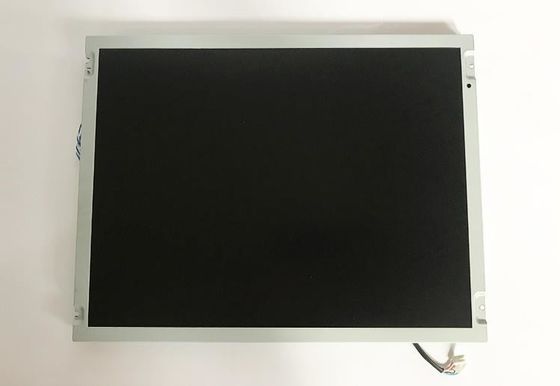

LQ150X1LW73 디스플레이를 지원합니다1024 (RGB) × 768(XGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 304.128 ((W) × 228.096 ((H) mm의 활성 면적, 331.6 ((W) × 254의 윤곽 크기를 갖추고 있습니다.76 ((H) × 13 ((D) mm, 307.2 ((W) × 231.1 ((H) mm의 보는 면적 크기, 반 반등 (Haze 42%), 하드 코팅 (3H), 반사, 1.45Kgs의 순량 무게 (최대).송수신형 LCM 제품, LQ150X1LW73는 350 cd/m2 디스플레이 밝기 600: 1 전송 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L/R/U/D) 뷰 앵글, 시메트리에서 가장 좋은 시야 방향,반응 시간은 35 (형).) ((Tr+Td) ms 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 + FRC 회색 스케일 신호로 결정되며, 따라서 16.2M 색상 패러다임을 나타냅니다.또한 색상 스펙트럼 70% (NTSC)이 제품은 4 pcs CCFL를 채택하여 백라이트 시스템으로 Edge 라이트 유형 (위와 아래) 로 배치되었으며 50K 시간 작업 수명을 가지고 있습니다.
