제품 상세 정보:
|
| 모델: | LQ150U1LH22 | 대각선 사이즈: | 15" |
|---|---|---|---|
| 광력: | 150cd/m2 | 픽셀 포맷: | 1600 ((RGB) × 1200 [UXGA] 133PPI |
| 시야 각도: | 45/45/10/30 | 환경: | 작동 온도: 0 ~ 50 °C; 저장 온도: -25 ~ 60 °C |
| 인터페이스 타입: | LVDS (2 ch, 6-bit), 30 핀 커넥터 | 광원: | CCFL [1개] , 10K 시간 , 인버터 포함 |
| 강조하다: | CCFL TFT LCD 스크린,ＳＶＧＡ 날카로운 LCD 디스플레이 |
||
LQ150 시리즈 LQ150U1LW22N LQ150U1LH22
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 150 (형) | 45/45/10/30 (분.) | 15/30 (형) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 6시 | TN, 보통 흰색, 전파 | 300: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6485K | 262K (6비트) | X:0.313Y:0.329 | |
| 흰색 변종: | 1.45 (최다 5점) | ||
| 패널 크기: | 15.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 1600 ((RGB) × 1200 [UXGA] | RGB 수직 스트립 | 0.1900×0.1900 [133PPI] | 0.0633×01900 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 304 ((H) × 228 ((V) | 307.5 ((H) × 231.5 ((V) | 317.3 ((H) × 242 ((V) | 7.0 (최대) mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 43 (H:V) | 윙 (PCBA 굽은, T≥5.2mm) | |
| 장착: | 왼쪽, 오른쪽 베일에서 측면 장착 구멍 (8-M2) | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 690±10g | - | 반등 (Haze 25%), 단단한 코팅 (2H), 반사 방지 | ||
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 빛 타입 | 1개 | 직선 | 10K (분) | - | |
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | 인버터 | 커넥터 | ||||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| 모렉스 | 52207-1690 | 10.0mm | 16개의 핀 | 1개 | ||
| 운전자 전기: | 전압 공급 | 현재 공급 | 전력 소비 | |||
| 9.0/21.0V (분/최대) | - | - | ||||
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 660mA (형) | - | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | LVDS (2 ch, 6-bit) | 커넥터 | ||||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| JAE | FI-XB30S-HF10 | 10.0mm | 30개의 핀 | 1개 | LVDS-30P2C6B-020B | |

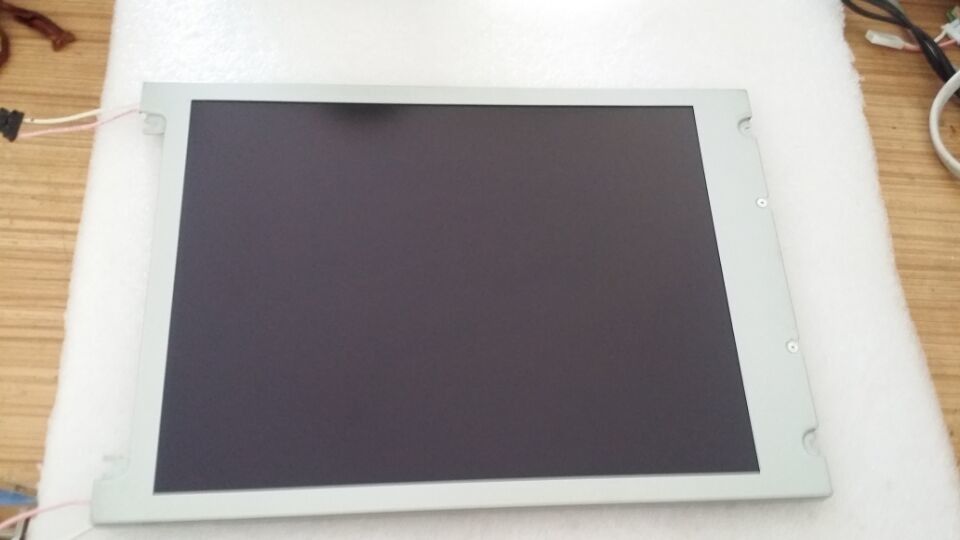

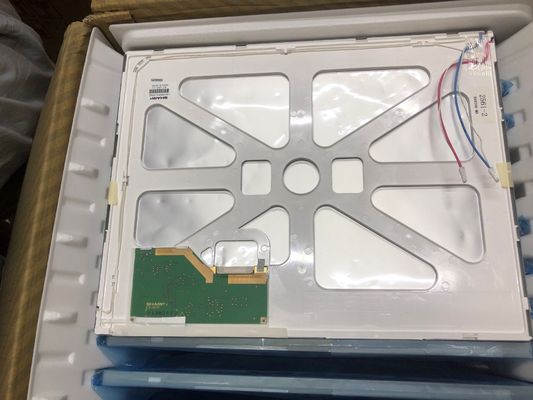

LQ150U1LH22는 디스플레이를 지원합니다1600 ((RGB) × 1200(UXGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 304 ((W) × 228 ((H) mm의 활성 면적, 317.3 ((W) × 242 ((H) × 7 ((D) mm의 윤곽 크기를 갖추고 있습니다.,관측 면적 크기는 307.5 ((W) × 231.5 ((H) mm이며, 표면 치료는 안티 글래스 (Haze 25%), 하드 코팅 (2H), 반사 방지, 순량 무게는 690±10g, 크기의 모양은 윙 (PCBA Bent, T≥5.2mm) 이다. TN로,일반적으로 흰색, 송출성 LCM 제품, LQ150U1LH22 150 cd/m2 디스플레이 밝기 300: 1 송출성 대비 비율, 45/45/10/30 (분.)가장 좋은 방향은 6시입니다., 응답 시간은 15/30 (Typ.) ((Tr/Td) ms. 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정되며, 따라서 262K 색상 패러다임을 나타냅니다.이 제품은 1 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 10K 시간의 작업 수명을 가지고 있습니다.인버터와 함께
