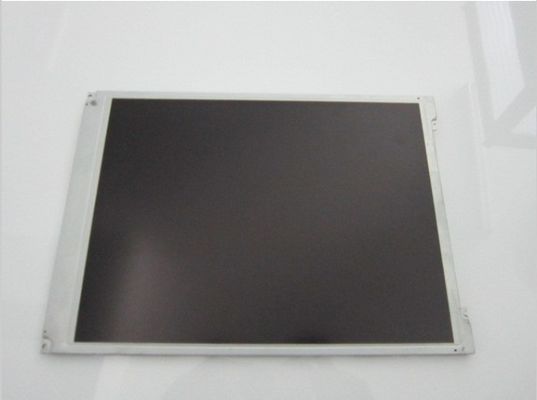

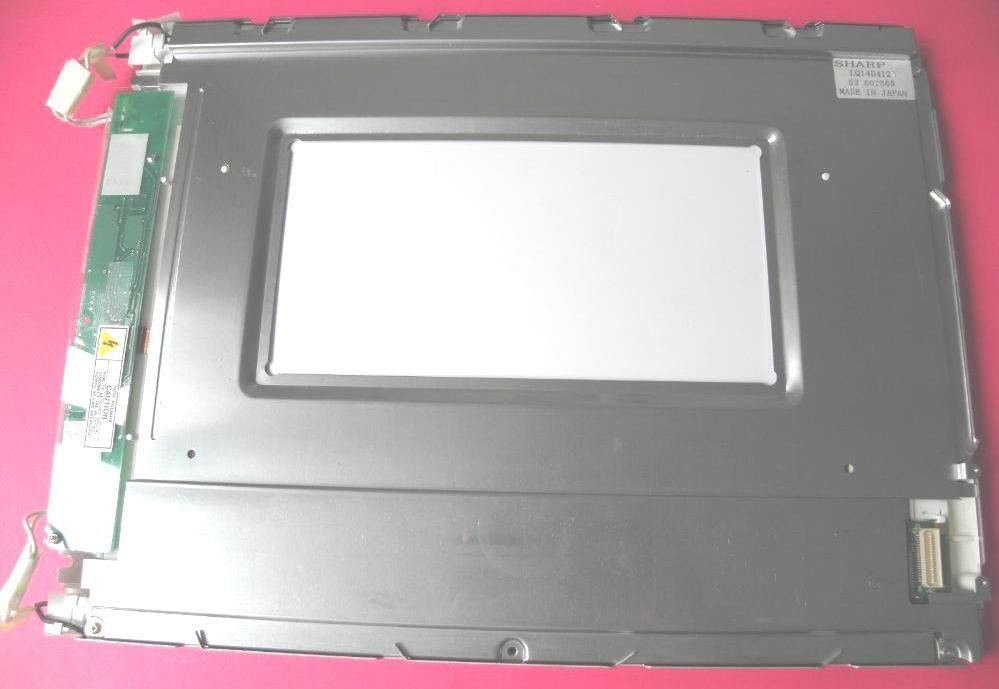

제품 상세 정보:
|
| 모델: | LQ14D412 | 대각선 사이즈: | 130.8인치 |
|---|---|---|---|
| 광력: | 180 cd/m2 (Typ.) | 픽셀 포맷: | 640 ((RGB) × 480 [VGA] 58PPI |
| 시야 각도: | 45/45/10/30 | 전원 공급: | 5.0V(표준)(VCC) |
| 광원: | CCFL (2 pcs), 10K 시간, 인버터 | 환경: | 작동 온도: 0 ~ 50 °C; 저장 온도: -25 ~ 60 °C |
| 강조하다: | CCFL TFT LCD 스크린,ＳＶＧＡ 날카로운 LCD 디스플레이 |
||
| 패널 크기: | 130.8인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 640 (RGB) × 480, VGA | RGB 수직 스트립 | 0.1465×0.4329mm | 0.4395×0.4329 mm [58PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 281.3×207.8mm | - | 330×242mm | 18±1mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 43 (W: H) | 풍경 유형 | 정상 안경 | |
| 고정: | 표면 장착 구멍 (4개) | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 10.40±0.05kg | 반등 (Haze 6%), 단단한 코팅 (2H) | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 180 cd/m2 (타입) | TN, 보통 흰색, 전파 | 1001 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 45/45/10/30 (분.) | 6시 | 30/50 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 6485K | 16.7M (8비트) | X:0.313Y:0.329 | |
| 밝기 변동: | 1.45 (최다 5점) | ||
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| 350/700mA (형/최대) (ICC) | 5.0V (형) (VCC) | - | ||||
| 표시 신호의 전압: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
| - | 커넥터 | 평행 RGB (1 ch, 8-bit) | ||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| 파나소닉 | AXN440330* | 1개 | 0.8mm | 40개의 핀 | DRGB-40P1C8B-140A | |
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 조명 유형 (위와 아래) | 직선 | 2개 | 10K (분) | - | |
| 인터페이스 특징: | 위치 | 종류 | CCFL 운전자 | |||
| - | 커넥터 | 인버터 | ||||
| 인터페이스 세부 정보 | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JST | S5B-PH-SM3 | 1개 | 20.0mm | 5개의 핀 | ||
| 운전자 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| 700/3.3mA (형) (IDD/IEE) | 12.0/5.0V (형) ((VDD/VEE) | - | ||||
LQ14D412는 디스플레이를 지원합니다640 (RGB) × 480(VGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 281.3 ((W) × 207.8 ((H) mm의 활성 영역을 갖추고 있습니다.330 ((W) × 242 ((H) × 19 ((D) mm의 윤곽 크기, 안티 글래스 (Haze 6%), 하드 코팅 (2H), 순중량 1.40±0.05Kgs. TN, 일반적으로 흰색, 전송 LCM 제품으로,LQ14D412는 180 cd/m2 디스플레이 밝기를 1001:1 송출성 대조비율, 45/45/10/30 (분) (CR≥10) (L/R/U/D) 보는 각, 6시에서 가장 좋은 시야 방향, 응답시간 30/50 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정됩니다, 따라서 16.7M 색상 패러다임을 제시합니다. 이 제품은 2 pcs CCFL를 채택했습니다.인버터.
