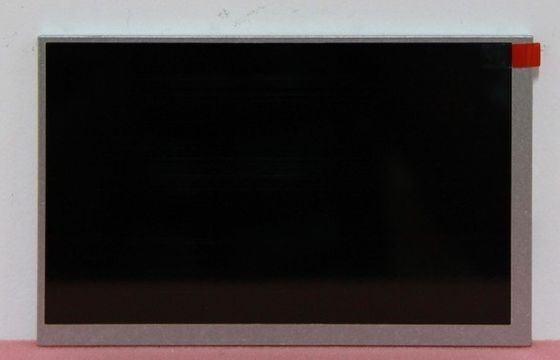

제품 상세 정보:
|
| 모델 번호: | AT070TN84 TP | 브랜드: | 이노룩스 |
|---|---|---|---|
| 크기: | 7.0 인치 | 결의: | 800 ((RGB) × 480 (WVGA) 133PPI |
| 밝기: | 360 cd/m2 | 각도 보기: | 70/70/50/70 (Typ.)(CR≥10) |
| 램프 유형: | WLED | 온도 범위: | 보관 온도: -20 ~ 70 °C 작동 온도: -10 ~ 60 °C |
| 강조하다: | CCFL TFT LCD 스크린,ＳＶＧＡ 날카로운 LCD 디스플레이 |
||
| 기본 정보: | 제조업자 | 패널 모델 | 패널 타입 | 별명 |
|---|---|---|---|---|
| AT070TN84 TP | a-Si TFT-LCD, LCM | - | ||
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
| -10 ~ 60 °C | -20 ~ 70 °C |
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 360 (형) | 70/70/50/70 (형) (CR≥10) | 10/15 (형) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 6시 | TN, 보통 흰색, 전파 | 500: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6638K | 262K (6비트) | X:0.310Y:0.330 | |
| 흰색 변종: | 1.33/1.43 (형/최대) (점 9) | ||
| 패널 크기: | 7.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB 수직 스트립 | 0.1905×0.1905 [133PPI] | 00.0635×0.1905 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 152.4 ((H) × 91.44 ((V) | 155.0 ((H) × 94.3 ((V) | 165 ((H) × 104 ((V) | 6.5±0.3mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 15:9 (H:V) | ||
| 터치 화면: | 컨트롤러와 신호 타입 | 터치 포인트 | 지원되는 OS 시스템 | TP 기술 |
| - | - | - | 4선 저항 터치 | |
| 장착: | 아니 | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 160g (형) | - | 반등 | ||
| 역 스캔: | 예 (U/D, L/R) |
|---|---|
| 수직 주파수: | 60Hz |
| 전력 소비: | 3.325W (형) |
| 시간 컨트롤러 (T-CON) | 임베디드 T-CON |
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | - | - | 20K (분) | - | |
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | LED 드라이버 | 신호 인터페이스에 포함 | ||||
| 운전자 전기: | 전압 공급 | 현재 공급 | 전력 소비 | |||
| 5.0V (형) | 500/550mA (형/최대) | 2.50W (형) | ||||
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 33V (형) (VCC) | 250/300mA (형/최대) (ICC) | 825mW (형) | ||||
| 표시 신호의 전압: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | TTL (1 ch, 6-bit) | 커넥터 | ||||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| HRS | FH33-40S-0.5SH(10) | 0.5mm | 40개의 핀 | 1개 | DRGB-40P1C6B-260B | |
그 픽셀은 RGB 수직 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 152.4 ((W) × 91.44 ((H) mm의 활성 영역, 165 ((W) × 104 ((H) × 6.8 ((D) mm의 윤곽 크기, 155.0 ((W) × 94의 시청 영역 크기를 갖추고 있습니다.3 ((H) mm, 안티 글래스의 표면 처리, 순중량 160g (형). TN, 일반적으로 흰색, 전송 LCM 제품으로서, AT070TN84 TP는 360 cd/m2 디스플레이 밝기를 제공 할 수 있습니다:1 송출 콘트라스트 비율, 70/70/50/70 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 10/15 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다이 제품은 WLED를 백라이트 시스템으로 채택하여 엣지 라이트 유형으로 배치되었으며 LED 드라이버와 함께 20K 시간의 작동 수명을 가지고 있습니다.AT070TN84 TP는 TTL (1 ch) 를 사용합니다., 6-비트) 그것은 신호 입력 시스템으로, 40 핀에 의해 연결 된 3.3V의 전원 공급 전압과 연결기 (형) (VCC)
