제품 상세 정보:
|
| 패널 모델: | LQ133Z1JW25 | 패널 사이즈: | 13.3" |
|---|---|---|---|
| 신호 인터페이스: | eDP(4레인), 40핀 커넥터 | 램프 유형: | 7S8P WLED, 15K 시간, LED 드라이버 |
| 결의: | 3200(RGB)×1800, 276PPI | 밝기: | 400cd/㎡ |
| 시야 각도: | 89/89/89/89 | 환경: | 작동 온도: 0 ~ 50 °C; 저장 온도: -25 ~ 60 °C |
| 강조하다: | CCFL TFT LCD 스크린,ＳＶＧＡ 날카로운 LCD 디스플레이 |
||
LQ133 시리즈 LQ133Z1JW26 LQ133Z1JW25 LQ133Z1JW23 LQ133Z1JW21 LQ133Z1JW01
| 픽셀 특징: | 결의 | 3200 ((RGB) × 1800 | 점 피치 (Dot Pitch) | 0.0306 × 0.0918 (H × V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.0918×0.0918 (H×V) [276PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 293.76 ((H) × 165.24 ((V) | 베젤 면적 ((mm) | - |
| 윤곽 Dim. ((mm) | 299.46 ((H) × 178.64 ((V) | 깊이 ((mm) | 2.15/4.7 (형/최대) | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | 얇은 (PCBA 굽은, T≤3.0mm) |
| 측면 비율 | 16:9 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 아니 | |||
| 다른 스펙: | 무게 | 190/210g (형/최다) | 치료 | 반등, 단단한 코팅 (3H) |
| 기본 정보: | 밝기 (cd/m2) | 400 (형) | 콘트라스트 비율 | 10001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 89/89/89/89 (형) | 표시 모드 | VA, 보통 검은색, 송신 | |
| 가장 좋은 전망 | 대칭성 | 응답 (ms) | 25 (형) ((Tr+Td) | |
| 색상 성능: | 흰색 좌표 | X:0.313Y:0.329 | 색상 표시 | 16.7M (8비트) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.25/1.53 (최다) | |
| 1931년 컬러 햄릿: | NTSC 비율 | 71% | sRGB | 100% 적용 |
| 어도비 RGB | 74%의 적용 | DCI-P3 | 74%의 적용 | |
| 레크2020 | 53%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 전기 신호: | 전압 공급 | 3.3V (형) | 현재 공급 | 455/545mA (형/최대) | ||
|---|---|---|---|---|---|---|
| 소비량 | 1.5/1.8W (형/최대) | |||||
| 신호 타입: | eDP (4차선) | 신호 전압 | - | |||
| 인터페이스 특징: | 위치 | 종류 | 커넥터 | |||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| I-PEX | 20682-040E-02 | 1개 | 40개의 핀 | 0.4mm | ||
| 백라이트 특징: | 형태 | 8줄 | 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 7S8P | 수명 | 15K (형) (시간) | |
| 인터페이스 특징: | 위치 | - | 종류 | 패널 신호 인터페이스에 포함 | ||
| 백라이트 드라이버: | LED 드라이버 | |||||
| 운전자 전기: | 전압 공급 | 5.0/12.0/21.0V (분/형/최대) | 현재 공급 | 267.5/295mA (형/최대) | ||
| 소비량 | 3.21/3.54W (형/최대) | |||||

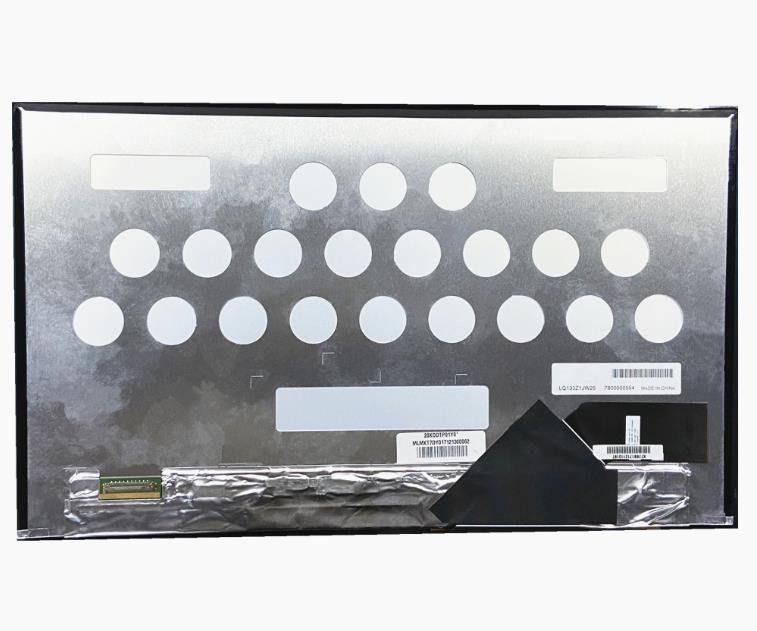

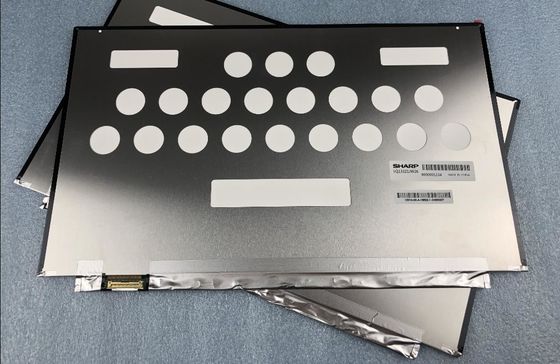

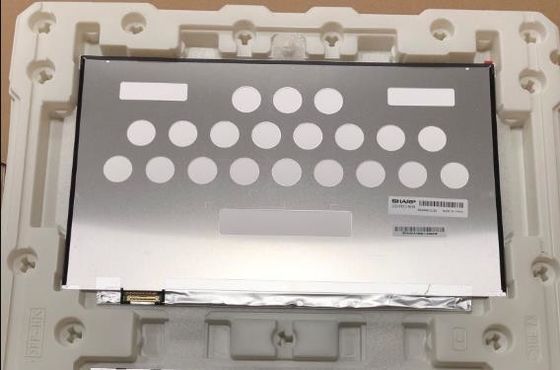

LQ133Z1JW25는 디스플레이를 지원합니다3200 ((RGB) × 180016:9 (W:H) 의 화면 비율로, 그 픽셀은 RGB 수직 스트립으로 배치되어 있습니다.293개의 활동 영역이 있습니다..76 ((W) × 165.24 ((H) mm, 윤곽 크기는 299.46 ((W) × 178.64 ((H) × 4.7 ((D) mm, 안티 글래스의 표면 처리, 하드 코팅 (3H), 순량 무게 190/210g (형 / 최대), 슬림의 모양 형식 (PCBA Bent, T≤3.0mm).VA, 일반적으로 검은색, 전송 LCM 제품으로서, LQ133Z1JW25는 400 cd/m2 디스플레이 밝기를 1000: 1 전송 콘트라스트 비율, 89/89/89/89 (형) (CR≥10) (L/R/U/D) 뷰 앵글,가장 좋은 시야 방향은 대칭입니다., 응답시간은 25 (Typ.) ((Tr+Td) ms. 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 8 비트 회색 스케일 신호로 결정되며 따라서 16.7M 색상 패러다임을 나타냅니다.또한 색상 스펙트럼 성능 100% (sRGB). 이 제품은 7S8P WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 배경 조명 시스템으로 LED 드라이버와 함께 15K 시간의 작업 수명을 가지고 있습니다.
