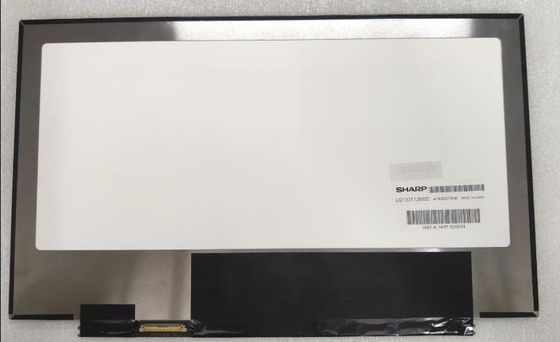

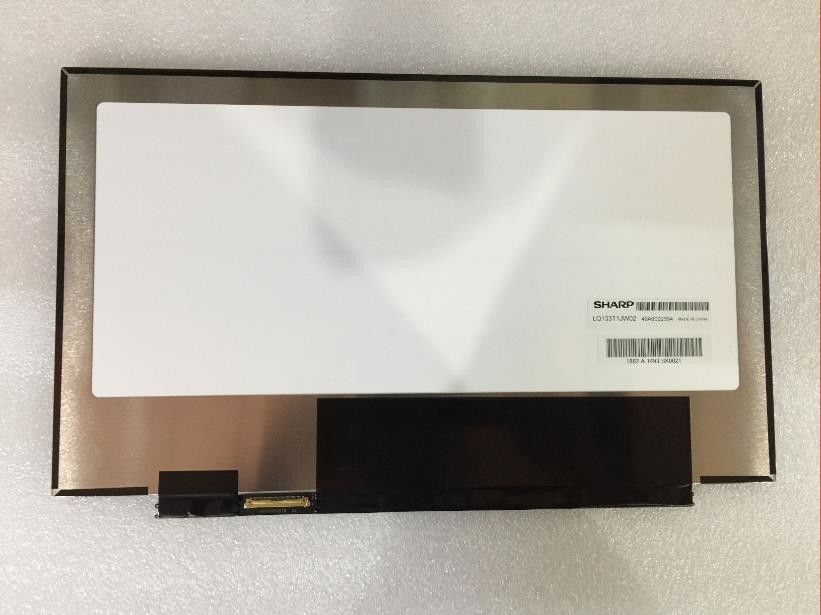

제품 상세 정보:
|
모델: | LQ133T1JW02 | 광도: | 350 cd/m2 |
---|---|---|---|
대각선 사이즈: | 13.3 인치 | 픽셀 포맷: | 2560(RGB)×1440 [쿼드 HD] 221PPI |
인터페이스 타입: | 40 핀 연결기인 eDP (4번 레인) | 조명 공급원: | WLED, LED 운전사와 더불어 10K 시간, |
시야 각도: | 80/80/80/80 | 환경: | 작용 온도: 0 ~ 50 °C; 저장 온도: -20 ~ 60 °C |
하이 라이트: | LVDS TFT 엘시디 판넬,SVGA 날카로운 TFT LCD 디스플레이 |
LQ133 시리즈 LQ133T1JX03 LQ133T1JW23 LQ133T1JW19 LQ133T1JW17 LQ133T1JW02 LQ133T1JW01
패널 사이즈 : | 13.3 인치 | |||
---|---|---|---|---|
화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
2560(RGB)×1440, 쿼드 HD | RGB 세로 스트라이프 | 0.03825×0.11475 밀리미터 | 0.11475×0.11475 밀리미터 [221PPI] | |
기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
293.76×165.24 밀리미터 | - | 304.98×188.2 밀리미터 | 2.35/2.55 (Typ./Max.) 밀리미터 | |
개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
평평한 직사각형 | 16시 9분 (W : H) | 지형 형태 | 호리호리합니다 (PCBA 플랫, T≤3.2mm) | |
정착 : | 없이 | |||
다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
- | 205/225g (Typ./Max.) | 무광택 (헤이즈 42%) |
기본 정보 : | 밝기 | 작동 모드 | 대비율 |
---|---|---|---|
350 cd/m2 (Typ.) | 전달 가능한 정상적으로 검은 VA | 1000:1 (Typ.) (전달 가능합니다) | |
보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
80/80/80/80 (Typ.)(CR≥10) | 대칭성 | 25 (Typ.)(Tr+Td) (부인) | |
디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
6485K | 16.7M (8비트) | X :0.313; Y :0.329 | |
1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
71% | 100% | 74% | |
DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
74% | 53% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
휘도 변화량 : | 1.25/1.40 (Typ./Max.) (5 점) |
전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
---|---|---|---|---|---|---|
424/760mA (Typ./Max.) | 3.3V (Typ.) | 1.4/2.74W (Typ./Max.) | ||||
인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
연결기 | eDP (4번 레인) | |||||
신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
제 | HD1S040HA1 | 1 PC | 0.5 밀리미터 | 40개 핀 |
백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
---|---|---|---|---|---|---|
WLED | 에지 라이트형 | - | - | 10K(Typ.) | - | |
인터페이스 특징 : | 위치 | 타입 | WLED 드라이버 | |||
- | 패널 신호 인터페이스에 포함됩니다 | 주도하는 드라이버로 | ||||
전기적인 드라이버 : | 전원 입력 | 전압 입력 | 소모 | |||
245/680mA (Typ./Max.) | 5.5/12.0/21.0V (민./Typ./Max.) | 2.94/3.74W (Typ./Max.) |
LQ133T1JW02는 디스플레이 2560(RGB)×1440 (쿼드-HD)를 16시 9분의 종횡비로 지원하고 (W :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택 (헤이즈 42%)의 표면 치료, 205/225g (Typ의 정미중량으로, 293.76(W)×165.24(H) 밀리미터, 304.98(W)×188.2(H)×2.55(D) 밀리미터의 외곽 라인 사이즈의 활성 영역을 특징으로 합니다.(PCBA가 평탄화한/Max.), 슬림의 형태 stype, T≤3.2mm). VA로서, 정상적으로 검정색, 전달 가능한 LCM 제품, LQ133T1JW02는 350 cd/m2 디스플레이 밝기 1000:1 전송 대비율, 80/80/80/80 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 대칭성 위의 최고의 전망 방향과 25 (Typ.)(Tr+Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 100% (sRGB)의 성능으로, 16.7M 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 8비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, LED 운전사로, 10K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 WLED를 채택했습니다.
