제품 상세 정보:
|
| 패널 모델: | LQ123B5RW01 | 밝기: | 690cd/m2 |
|---|---|---|---|
| 결의: | 1440(RGB)×540, 125PPI | 패널 사이즈: | 12.3" |
| 패널 형태: | a-SI TFT-LCD, LCM | 신호 인터페이스: | RSDS (1 채널), 64 핀 커넥터 |
| 램프 유형: | 12S4P WLED, 10K 시간, 운전자 없이 | 환경: | Operating Temp.: -30 ~ 85 °C ; 작동 온도: -30 ~ 85 °C; Storage Temp.: -40 ~ 90 °C ; |
| 강조하다: | LVDS TFT 엘시디 판넬,ＳＶＧＡ 날카로운 TFT LCD 디스플레이 |
||
| 기본 정보: | 광력 | 690 cd/m2 (형) | 콘트라스트 비율 | 1700: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 대칭성 | 반응 속도 | 15 (형) (Tr+Td); 80 (형) (G ~ G) (ms) | |
| 관점 | 80/80/80/80 (형) (CR≥10) | 작동 모드 | ASV, 보통 검은색, 송신 | |
| 색상 성능: | 염색성 | Wx:0.303와이:0.333 | 지원 색상 | 16.7M (8비트) |
| 색 온도 | 6992K | 흰색의 균일성 | 1.18/1.33 (형/최대) (점 9) | |
| 1931년 컬러 햄릿: | NTSC 비율 | 72% | sRGB | 99% 커버리 |
| 어도비 RGB | 76% 적용 | DCI-P3 | 75% 적용 | |
| 레크2020 | 54%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 픽셀 특징: | 픽셀 수 | 1440 (RGB) × 540 | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 00.0675×0.2025mm | 픽셀 피치 (Pixel Pitch) | 0.2025×0.2025 mm [125PPI] | |
| 물리적 크기: | 액티브 뷰 | 291.6 ((W) × 109.35 ((H) mm | 전체적으로 Dim. | 311.4 ((W) × 130.2 ((H) mm |
| 베젤 열기 | 296.2 ((W) × 113.35 ((H) mm | 전체 깊이 | 13.9/19.7 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 8:3 | 형태 스타일 | ||
| 고정: | 후면 장착봉 (6-M3) | |||
| 다른 세부 사항: | 매스 | 720g (최다) | 표면 | - |
| 전기 신호: | 입력 전류 | 34/34/36mA (형) (IDD/AIDDP/AIDDM) | 입력 전압 | 3.3/6.37/-6.37V (형) ((VDD/AVDDP/AVDDM) | ||
|---|---|---|---|---|---|---|
| 소비량 | - | 신호 인터페이스 | RSDS (1 채널) | |||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| 키오세라 엘코 | 04-6288-064-000-846+ | 1개 | 0.5mm | 64개의 핀 | ||
| 램프 특징: | 램프 모양 | 4줄 | 램프 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | 12S4P | 생활 | 10K (분) (시간) | |
| 램프 전기: | 입력 전류 | 80/90mA (형/최대) | 입력 전압 | 31.4/36.5/42.6V (분/형/최대) | ||
| 소비량 | 11.68W (형) | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | FPC | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| 1개 | 0.5mm | 10개의 핀 | ||||
| 백라이트 드라이버: | 아니 | |||||

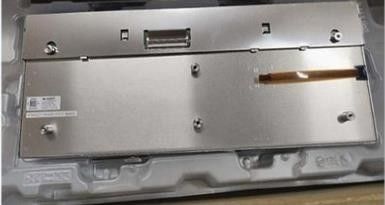

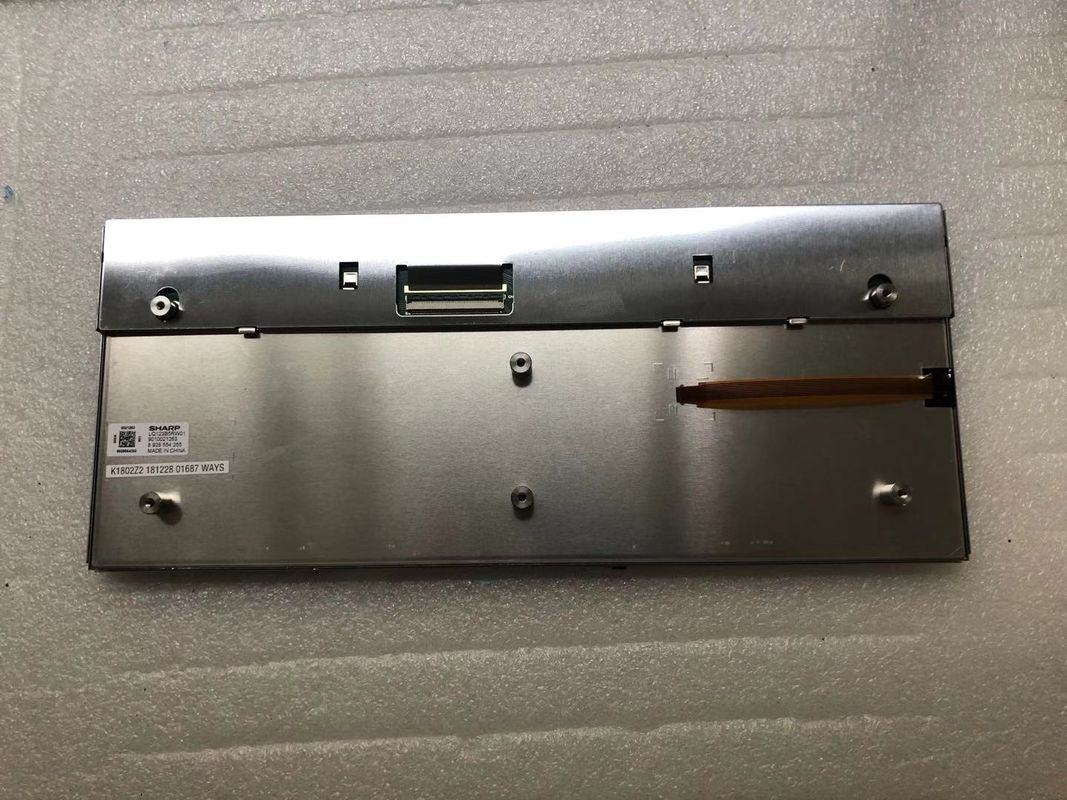

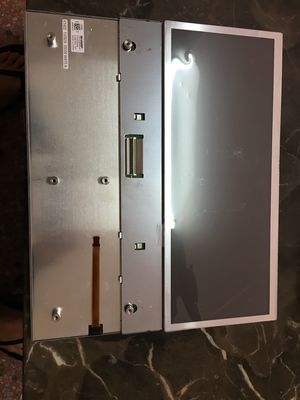

LQ123B5RW01 디스플레이를 지원합니다1440 (RGB) × 540화면 비율은 8:3 (W: H), 픽셀은 RGB 수직 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 활동 면적은 291.6 ((W) × 109.35 ((H) mm, 윤곽 크기는 311.4 ((W) × 130.2 ((H) × 19입니다.7 ((D) mm, 296.2 ((W) × 113.35 ((H) mm의 시청 면적, 720g의 순량 무게 (최대). ASV, 일반적으로 검은색, 전송 LCM 제품으로서, LQ123B5RW01은 690 cd/m2 디스플레이 밝기 1700를 제공할 수 있습니다:1 송출 콘트라스트 비율, 80/80/80/80 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 15 (형) (Tr+Td); 80 (형) (G ~ G) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정됩니다, 따라서 16.7M 색상 패러다임을 제시하고, 또한 99%의 색상 스펙트럼 (sRGB) 을 수행합니다.이 제품은 12S4P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 10K 시간 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다.
