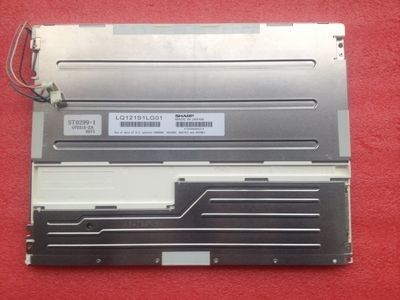

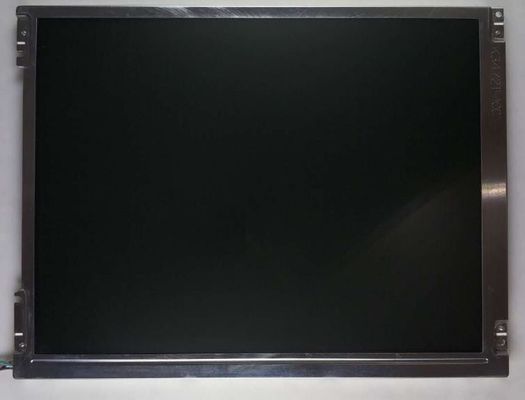

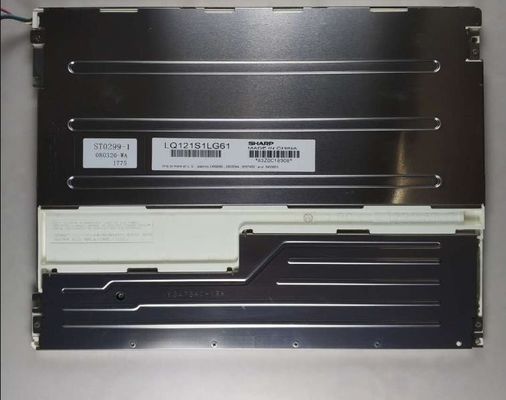

제품 상세 정보:
|
| 모델명: | LQ121S1LG61 | 화면 크기: | 12.1 인치 |
|---|---|---|---|
| 시야 각도: | 70/70/50/60 | 광력: | 450 cd/m2 (Typ.) |
| 시그널 타입: | LVDS(1채널, 6비트), 커넥터 20핀 | 백라이트: | CCFL 2개, 5만 시간, 드라이버 없음 |
| 화소 갯수: | 800(RGB)×600 (ＳＶＧＡ) 82PPI | Max. 최대. Ratings 평가: | 저장 온도: -30 ~ 80 °C 작동 온도: -30 ~ 80 °C |
| 강조하다: | LVDS TFT 엘시디 판넬,ＳＶＧＡ 날카로운 TFT LCD 디스플레이 |
||
LQ121 시리즈 LQ121S1LG61 LQ121S1LG55 LQ121S1LG51 LQ121S1LG49
| 화면 크기: | 12.1 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 800 ((RGB) × 600, SVGA | RGB 수직 스트립 | 0.1025×0.3075mm | 0.3075×0.3075 mm [82PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 246×184.5mm | 249.0×187.5mm | 276×209mm | 11.0 (최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 4:3 | 풍경 유형 | ||
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 800g (최다) | - | 반등, 단단한 코팅 (3H) | ||
| 구멍과 브래킷: | 표면 장착 구멍 (2-Φ3.4, 2-R1.7) 좌측, 우측 베일 | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 450 cd/m2 (형) | TN, 보통 흰색, 전파 | 6001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 6시 | 70/70/50/60 (형) ((CR≥10) | 10/25 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6485K | 262K (6비트) | X:0.313Y:0.329 | |
| 1931년 컬러 햄릿: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 44% | 60% | 46% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 45% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.35 (최다 5점) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 조명 유형 (올바위) | 50K (분) | 2개 | 직선 | 대체 가능 | |
| CCFL 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 3.0/6.0/6.5mA (분/형/최대) | 7.0W (형) | |||||
| 작동 주파수 | 시작 전압 | |||||
| 40/60/70KHz (분/형/최대) | 1300V (최대) (Ta=-30°C) | |||||
| 인터페이스 특징: | CCFL 운전자 국가 | 물리적 유형 | 인터페이스 위치 | |||
| 아니 | 커넥터 | - | ||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| JST | BHR-02 ((8.0) VS-1N | 2개 | 2개의 핀 | 80.0mm | BLL-2PINS-HL | |
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (형) | 380/230mA (형) | - | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| LVDS (1 ch, 6-bit) | 커넥터 | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| JAE | FI-SE20ME | 1개 | 20개의 핀 | 1.25mm | LVDS-20P1C6B-070D | |
LQ121S1LG61 디스플레이를 지원합니다800 (RGB) × 600(SVGA) 는 4:3 (W: H) 의 측면 비율로, 그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 246 ((W) × 184.5 ((H) mm의 활성 영역을 갖추고 있습니다.276 ((W) × 209 ((H) × 11 ((D) mm의 윤곽 크기, 249.0 ((W) × 187.5 ((H) mm의 관측 면적 크기, 반 반등, 하드 코팅 (3H) 의 표면 처리, 800g의 순량 무게 (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로서,LQ121S1LG61 450 cd/m2 표시 밝기 600를 제공할 수 있습니다1:1 송출 콘트라스트 비율, 70/70/50/60 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 10/25 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 2 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 (올라쪽) 50K 시간의 작업 수명, 외부 백라이트 드라이버는 추가로 필요합니다.
