제품 상세 정보:
|
| 대각선 사이즈: | 12.1 인치 | 모델: | LQ121S1LG41 |
|---|---|---|---|
| 광력: | 370cd/m2 | 픽셀 포맷: | 800(RGB)×600 [ＳＶＧＡ] 82PPI |
| 인터페이스 타입: | LVDS (1 ch, 6개 비트), 20 핀 연결기 | 광원: | CCFL [2 pcs], 50K 시간, W/O 드라이버 |
| 환경: | Operating Temperature: -10 ~ 65 °C ; 작동 온도: -10 ~ 65 °C; Storage Temperature: -30 ~ | 시야 각도: | 70/70/50/60 |
| 강조하다: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ121 시리즈 LQ121S1LG45 LQ121S1LG44 LQ121S1LG42 LQ121S1LG41 LQ121S1LG0A
| 패널 크기: | 120.1인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 800 ((RGB) × 600, SVGA | RGB 수직 스트립 | 0.1025×0.3075mm | 0.3075×0.3075 mm [82PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 246×184.5mm | 249.0×187.5mm | 276×209mm | 11.0 (최대) mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 43 (W: H) | 풍경 유형 | ||
| 고정: | 표면 장착 구멍 (2-Φ3.4, 2-R1.7) 좌측, 우측 베일 | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 660g (최다) | 반등, 단단한 코팅 (3H) | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 370 cd/m2 (타입) | TN, 보통 흰색, 전파 | 4501 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 70/70/50/60 (형) ((CR≥10) | 6시 | 10/30 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 6485K | 262K (6비트) | X:0.313Y:0.329 | |
| 1931년 컬러 햄릿: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 50% | 69% | 52% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 밝기 변동: | 1.25 (최다 5점) | ||
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| 380/230mA (형) | 3.3/5.0V (형) | - | ||||
| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
| - | 커넥터 | LVDS (1 ch, 6-bit) | ||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JAE | FI-SE20M | 1개 | 1.25mm | 20개의 핀 | LVDS-20P1C6B-070D | |
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 조명 유형 (올바위) | 직선 | 2개 | 50K (분) | 대체 가능한 (LQ0DDB5399) | |
| CCFL 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| 3.0/6.0/6.5mA (분/형/최대) | 583V (형) | 7.0W (형) | ||||
| 켜기 전압 | 램프 주파수 | |||||
| 1200/1500V (최대) (Ta=+25/-10°C) | 40/60/80KHz (분/형/최대) | |||||
| 인터페이스 특징: | 위치 | 종류 | CCFL 운전자 | |||
| - | 커넥터 | 아니 | ||||
| 인터페이스 세부 정보 | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JST | BHR-03VS-1 | 2개 | 40.0mm | 3개의 핀 | BLL-3PINS-HNL | |

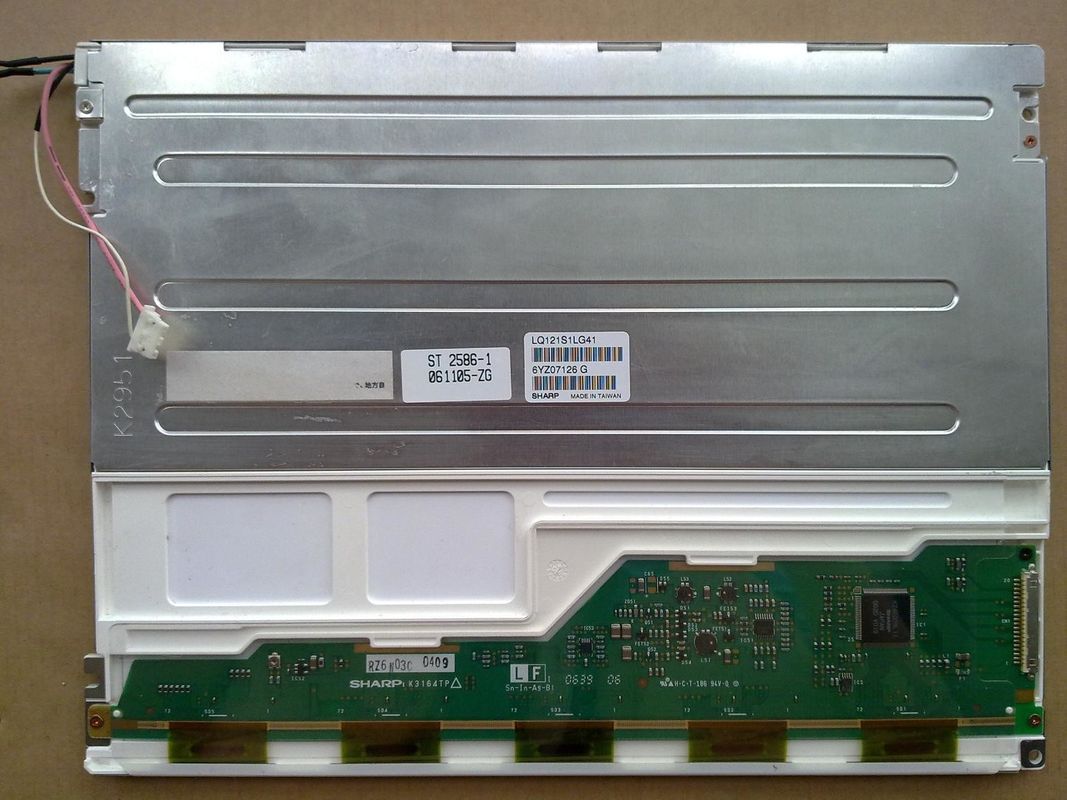

LQ121S1LG41는 디스플레이를 지원합니다800 (RGB) × 600(SVGA) 는 4:3 (W: H) 의 측면 비율로, 그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 246 ((W) × 184.5 ((H) mm의 활성 영역을 갖추고 있습니다.276 ((W) × 209 ((H) × 11 ((D) mm의 윤곽 크기, 249.0 ((W) × 187.5 ((H) mm의 관측 면적 크기, 반 반등, 하드 코팅 (3H) 의 표면 처리, 순량 무게 660g (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로서,LQ121S1LG41는 370 cd/m2 디스플레이 밝기를 제공 할 수 있습니다 4501:1 송출성 대조비율, 70/70/50/60 (형) (CR≥10) (L/R/U/D) 보는 각, 6시에서 가장 좋은 시야 방향, 응답시간 10/30 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 50% (NTSC) 의 성능을 제공합니다.이 제품은 2 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 (올라쪽) 50K 시간의 작업 수명, 외부 백라이트 드라이버는 추가로 필요합니다.
