제품 상세 정보:
|
| 패널 모델: | LQ121S1DG61 | 패널 사이즈: | 12.1 인치 |
|---|---|---|---|
| 밝기: | 450 cd/m2 (Typ.) | 결의: | 800(RGB)×600, SVGA, 82PPI |
| 신호 인터페이스: | 평행 RGB (1 ch, 6-bit), 41 핀 커넥터 | 램프 유형: | 2 PC CCFL, 50K 시간, 드라이버 없음 |
| 시야 각도: | 70/70/50/60 | 환경: | 작동 온도: -30 ~ 80 °C; 저장 온도: -30 ~ 80 °C |
| 강조하다: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ121 시리즈LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| 패널 크기: | 120.1인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 800 ((RGB) × 600, SVGA | RGB 수직 스트립 | 0.1025×0.3075mm | 0.3075×0.3075 mm [82PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 246×184.5mm | 249.0×187.5mm | 276×209mm | 11.0 (최대) mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 43 (W: H) | 풍경 유형 | ||
| 고정: | 표면 장착 구멍 (2-Φ3.4, 2-R1.7) 좌측, 우측 베일 | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 800g (최다) | 반등, 단단한 코팅 (3H) | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 450 cd/m2 (형) | TN, 보통 흰색, 전파 | 6001 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 70/70/50/60 (형) ((CR≥10) | 6시 | 10/25 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 6485K | 262K (6비트) | X:0.313Y:0.329 | |
| 1931년 컬러 햄릿: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 44% | 60% | 46% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 45% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 밝기 변동: | 1.35 (최다 5점) | ||
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| 380/230mA (형) (ICC) | 3.3/5.0V (형) (VCC) | - | ||||
| 표시 신호의 전압: | VIL≤0.8V; 2.1V≤VIH | |||||
| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
| - | 커넥터 | 평행 RGB (1 ch, 6-bit) | ||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| 1개 | 10.0mm | 41개의 핀 | DRGB-41P1C6B-010A | |||
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 조명 유형 (올바위) | 직선 | 2개 | 50K (분) | 대체 가능한 (LQ0DDB5399) | |
| CCFL 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| 3.0/6.0/6.5mA (분/형/최대) | 583V (형) | 7.0W (형) | ||||
| 켜기 전압 | 램프 주파수 | |||||
| 1300V (최대) (Ta=-30°C) | 40/60/70KHz (분/형/최대) | |||||
| 인터페이스 특징: | 위치 | 종류 | CCFL 운전자 | |||
| - | 커넥터 | 아니 | ||||
| 인터페이스 세부 정보 | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JST | BHR-02 ((8.0) VS-1N | 2개 | 80.0mm | 2개의 핀 | BLL-2PINS-HL | |

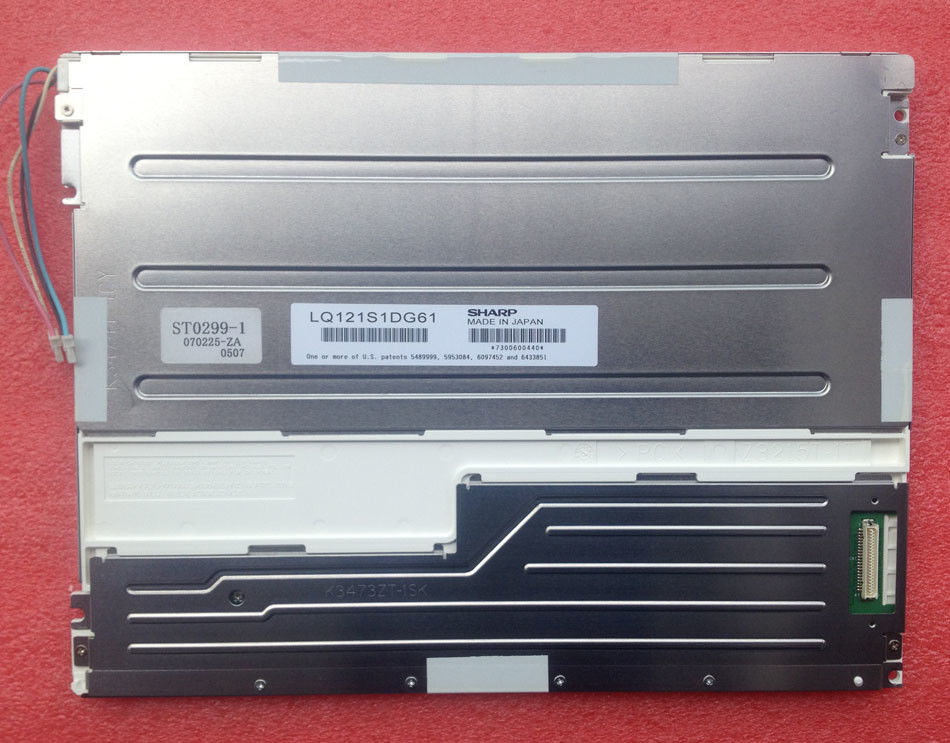

LQ121S1DG61는 디스플레이를 지원합니다800 (RGB) × 600(SVGA) 는 4:3 (W: H) 의 측면 비율로, 그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 246 ((W) × 184.5 ((H) mm의 활성 영역을 갖추고 있습니다.276 ((W) × 209 ((H) × 11 ((D) mm의 윤곽 크기, 249.0 ((W) × 187.5 ((H) mm의 관측 면적 크기, 반 반등, 하드 코팅 (3H) 의 표면 처리, 800g의 순량 무게 (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로서,LQ121S1DG61는 450 cd/m2 표시 밝기를 제공 할 수 있습니다 6001:1 송출 콘트라스트 비율, 70/70/50/60 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 10/25 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시하고, 또한 44%의 색상 스펙트럼 (NTSC) 을 수행합니다.이 제품은 2 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 (올라쪽) 50K 시간의 작업 수명, 외부 백라이트 드라이버는 추가로 필요합니다.
