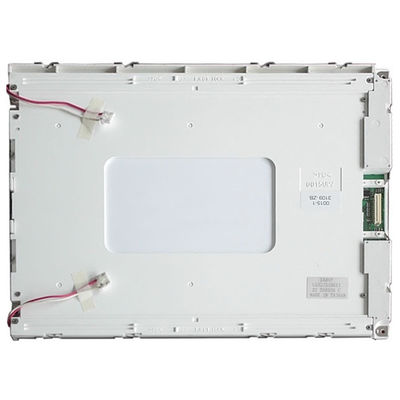

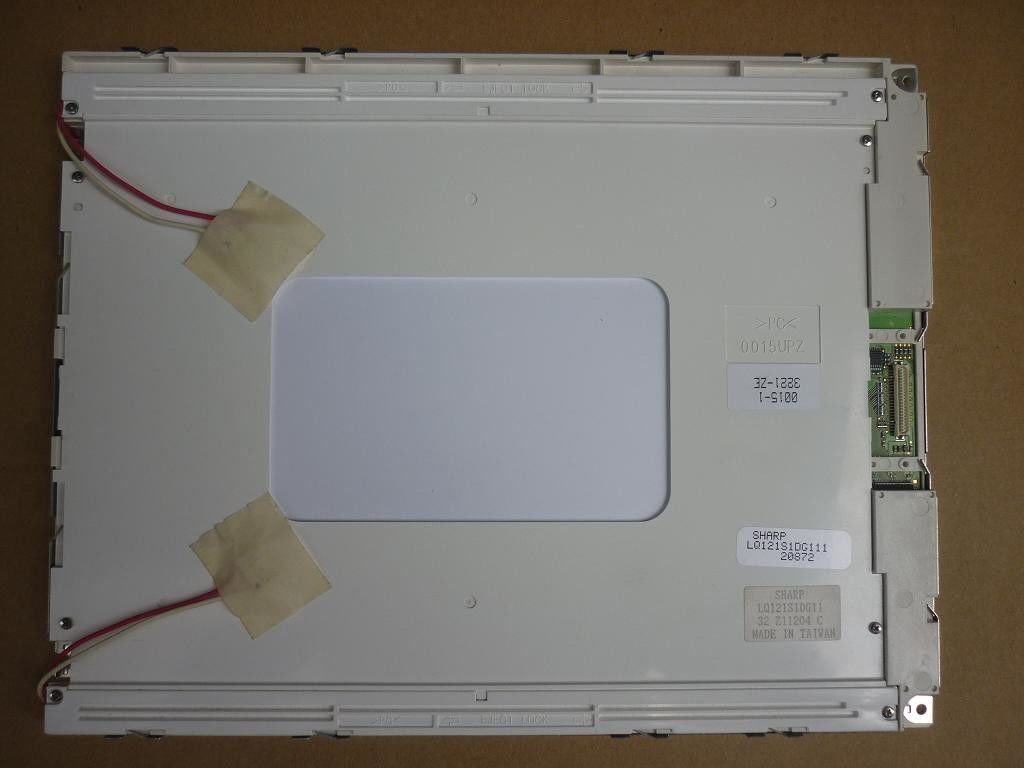

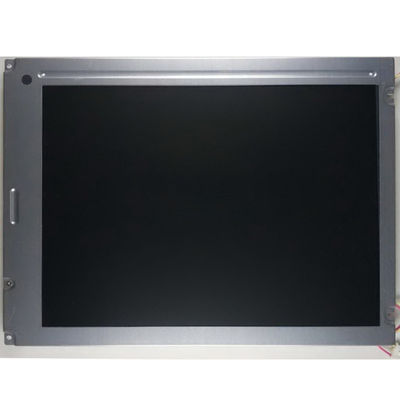

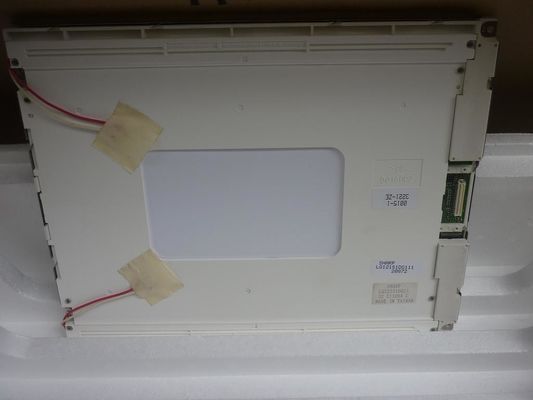

제품 상세 정보:
|
| 모델: | LQ121S1DG11 | 대각선 사이즈: | 12.1 인치 |
|---|---|---|---|
| 광원: | CCFL [2 pcs], 50K 시간, W/O 드라이버 | 인터페이스 타입: | 평행 RGB (1 ch, 6-bit), 41 핀 커넥터 |
| 픽셀 포맷: | 800(RGB)×600 [ＳＶＧＡ] 82PPI | 환경: | 작동 온도: 0 ~ 50 °C; 저장 온도: -25 ~ 60 °C |
| 광력: | 250 Cd/m2 (Typ.) | 시야 각도: | 60/60/45/55 |
| 강조하다: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ121 시리즈 LQ121S1DG41 LQ121S1DG31 LQ121S1DG21 LQ121S1DG11 LQ121S1DC71
| 화면 크기: | 12.1 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 800 ((RGB) × 600, SVGA | RGB 수직 스트립 | 0.1025×0.3075mm | 0.3075×0.3075 mm [82PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 246×184.5mm | 249.0×187.5mm | 290×225mm | 13.2 (형) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 4:3 | 풍경 유형 | ||
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 830g (형) | - | 반등 (Haze 28%), 단단한 코팅 (3H) | ||
| 구멍과 브래킷: | 표면 장착 구멍 (2-Φ3.4, 2-R1.7) 좌측, 우측 베일 | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 250 cd/m2 (형) | TN, 보통 흰색, 전파 | 3001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 6시 | 60/60/45/55 (형) (CR≥10) | 15/30 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6409K | 262K (6비트) | X:0.315Y:0.325 | |
| 흰색 유니폼: | 1.45 (최다 5점) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 조명 유형 (위와 아래) | 50K (형) | 2개 | 직선 | 교체 가능한 (LQ0DDB5185) | |
| CCFL 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 550V (형) | 2.0/6.0/6.5mA (분/형/최대) | 6.6W (형) | ||||
| 작동 주파수 | 시작 전압 | |||||
| 20/35/60KHz (분/형/최대) | 1200/1400V (최대) (Ta=+25/0°C) | |||||
| 인터페이스 특징: | CCFL 운전자 국가 | 물리적 유형 | 인터페이스 위치 | |||
| 아니 | 커넥터 | - | ||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| JST | BHR-03VS-1 | 2개 | 3개의 핀 | 40.0mm | BLL-3PINS-HNL | |
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (형) (VCC) | 180/180mA (형) (ICC) | - | ||||
| 표시 신호의 전압: | VIL≤0.9V; 2.5V≤VIH | |||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| 평행 RGB (1 ch, 6-bit) | 커넥터 | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| HRS | DF9MA-41P-1V | 1개 | 41개의 핀 | 10.0mm | DRGB-41P1C6B-010D | |
LQ121S1DG11는 디스플레이를 지원합니다800 (RGB) × 600(SVGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 246 ((W) × 184.5 ((H) mm의 활성 면적, 290 ((W) × 225 ((H) × 13의 윤곽 크기를 갖추고 있습니다.7 ((D) mm, 249.0 ((W) × 187.5 ((H) mm의 관측 면적 크기, 안티 글래스 (Haze 28%), 하드 코팅 (3H), 830g의 순량 무게 (형). TN, 일반적으로 흰색, 전송 LCM 제품으로서,LQ121S1DG11는 250 cd/m2 디스플레이 밝기 3001 송출 콘트라스트 비율, 60/60/45/55 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답시간 15/30 (형) (Tr/Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시합니다. 이 제품은 2 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형 (위와 하위) 로 배치 된 백라이트 시스템으로 50K 시간의 작동 시간,외부 백라이트 드라이버가 추가로 필요합니다..
