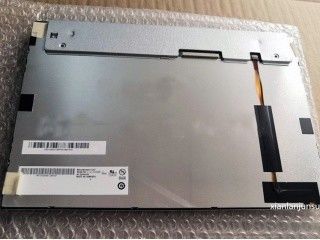

제품 상세 정보:
|
| 모델: | LQ121K1LW56 | 대각선 사이즈: | 12.1 인치 |
|---|---|---|---|
| 인터페이스 타입: | LVDS (1 ch, 6/8-bit) 20 핀 커넥터 | 광원: | LED 드라이버로, 50k 시간인 WLED |
| 광력: | 320 cd/m2 (Typ.) | 픽셀 포맷: | 1280(RGB)×800 [WXGA] 124PPI |
| 시야 각도: | 85/85/85/85 | 환경: | 작동 온도: -20 ~ 80 °C; 저장 온도: -30 ~ 80 °C |
| 강조하다: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ121 시리즈 LQ121K1LW56 LQ121K1LG61 LQ121K1LG59
| 패널 크기: | 120.1인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 1280 (RGB) × 800, WXGA | RGB 수직 스트립 | 00.068×0.204mm | 0.204×0.204 mm [124PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 261.12×163.2mm | 264.3×167.2mm | 278×184mm | 10.2 (형) mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 16:10 (W: H) | 풍경 유형 | ||
| 고정: | 왼쪽, 오른쪽 베젤의 측면 장착 구멍 (4-M2) | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 550g (최다) | 반등, 단단한 코팅 (3H) | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 320 cd/m2 (타입) | 새로운 모드2, 보통 검은색, 송신 | 12001 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 85/85/85/85 (형) (CR≥10) | 대칭성 | 30 (형) (Tr+Td) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 7351K | 262K/16.7M (6비트 / 8비트) | X:0.300Y:0.320 | |
| 1931년 컬러 햄릿: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 71% | 92% | 72% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 밝기 변동: | 1.43 (최다 5점) | ||
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| 0.42/1.5A (형/최대) | 3.3V (형) | - | ||||
| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
| - | 커넥터 | LVDS (1 ch, 6/8-bit) | ||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| HRS | DF14H-20P-1.25H ((56) | 1개 | 1.25mm | 20개의 핀 | LVDS-20P1C8B-010G | |
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | - | - | 50K (형) | - | |
| 인터페이스 특징: | 위치 | 종류 | WLED 드라이버 | |||
| - | 커넥터 | LED 드라이버 | ||||
| 인터페이스 세부 정보 | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JST | SM06B-SHLS-TF | 1개 | 10.0mm | 6개의 핀 | ||
| 운전자 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| 315mA | 12.0V (형) | 3.78W | ||||
LQ121K1LW56 디스플레이를 지원합니다1280 (RGB) × 800(WXGA) 16:10 (W: H) 의 화면 비율로, 그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 261.12 ((W) × 163.2 ((H) mm의 활성 면적, 278 ((W) × 184 ((H) mm의 윤곽 크기를 갖추고 있습니다.,264.3 ((W) × 167.2 ((H) mm의 관측 영역 크기, 반 반등, 하드 코팅 (3H) 의 표면 처리, 550g의 순량 무게 (최대). 새로운 모드2로서, 일반적으로 검은색, 전송성 LCM 제품,LQ121K1LW56 캔 320 cd/m2 디스플레이 밝기 12001 송출 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 30 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 / 8 비트 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 71% (NTSC) 의 성능을 제공합니다.이 제품은 WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 50K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. LQ121K1LW56는 신호 입력 시스템으로 LVDS (1 ch, 6/8-bit) 를 사용하며, 3.3V (Type.) 의 전원 공급 전압과 20 핀 커넥터로 연결됩니다.
