제품 상세 정보:
|

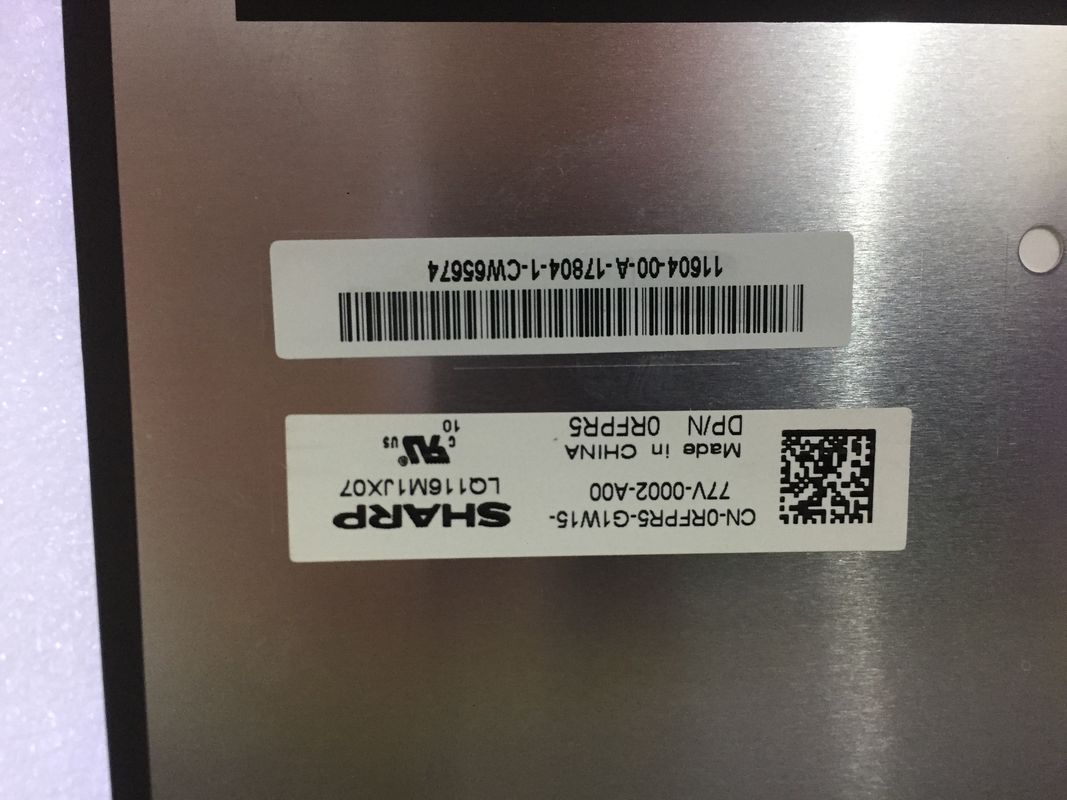

| 모델명: | LQ116M1JX07 | 화면 크기: | 11.6 인치 |
|---|---|---|---|
| 시야 각도: | 89/89/89/89 (Typ.) | 광력: | 600 cd/m2 (Typ.) |
| 백라이트: | WLED , 15K 시간 , LED 드라이버 포함 | 시그널 타입: | eDP (2번 노선), eDP1.3, HBR1 (2.7G/노선), 30 핀 커넥터 |
| 배열: | RGB 세로 스트라이프 | Max. 최대. Ratings 평가: | 보관 온도: -20 ~ 60 °C 작동 온도: 0 ~ 50 °C |
| 강조하다: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ116 시리즈 LQ116T1JW03 LQ116M1JX07 LQ116M1JX06 LQ116M1JW02 LQ116K1JX01
| 픽셀 특징: | 결의 | 1920 (RGB) × 1080, FHD | 점 피치 (Dot Pitch) | 00.0445 × 0.1335 (H × V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.1335×0.1335 (H×V) [190PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 256.32 (H) × 144.18 (V) | 베젤 면적 ((mm) | - |
| 윤곽 Dim. ((mm) | 268 ((H) × 158.5 ((V) | 깊이 ((mm) | 2.3/5 (형/최대) | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | 얇은 (PCBA 굽은, T≤3.0mm) |
| 측면 비율 | 16:9 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 아니 | |||
| 다른 스펙: | 무게 | 157/172g (형/최대) | 치료 | 반사 (Haze 0%), 단단한 코팅 (3H) |
| 기본 정보: | 밝기 (cd/m2) | 600 (형) | 콘트라스트 비율 | 15001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 89/89/89/89 (형) | 표시 모드 | IPS, 보통 검은색, 송신 | |
| 가장 좋은 전망 | 대칭성 | 응답 (ms) | 22 (형) (G ~ G) | |
| 색상 성능: | 흰색 좌표 | X:0.313Y:0.329 | 색상 표시 | 16.7M (8비트) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.25/1.53 (형/최대) ((5점) | |
| 1931년 컬러 햄릿: | NTSC 비율 | 71% | sRGB | 100% 적용 |
| 어도비 RGB | 74%의 적용 | DCI-P3 | 74%의 적용 | |
| 레크2020 | 53%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 프레임 레이트: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
| 전력 소비: | 4.51W (형) |
| 전기 신호: | 전압 공급 | 3.3V (형) | 현재 공급 | 242/333mA (형/최대) | ||
|---|---|---|---|---|---|---|
| 소비량 | 0.8/1.1W (형/최대) | |||||
| 신호 타입: | eDP (2번 노선), eDP13, HBR1 (2.7G/레인) | 신호 전압 | - | |||
| 인터페이스 특징: | 위치 | 종류 | 커넥터 | |||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |

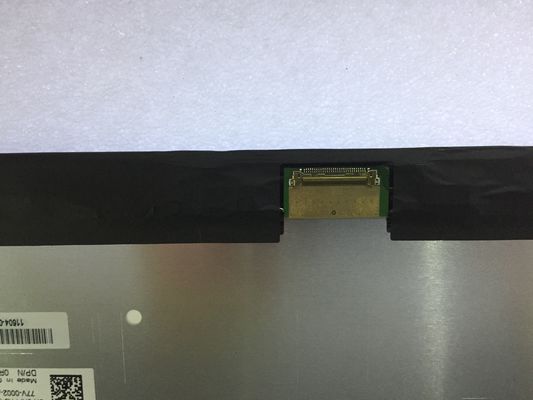

| I-PEX | 20455-030E-76 | 1개 | 30개의 핀 | 0.5mm | EDP-30P2L-020A | |
| 백라이트 특징: | 형태 | - | 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | - | 수명 | 15K (형) (시간) | |
| 인터페이스 특징: | 위치 | - | 종류 | 패널 신호 인터페이스에 포함 | ||
| 백라이트 드라이버: | LED 드라이버 | |||||
| 운전자 전기: | 전압 공급 | 5.0/12.0/21.0V (분/형/최대) | 현재 공급 | 308/333A (형/최다) | ||
| 소비량 | 3.7/4.0W (형/최대) | |||||
| 패키지 상자: | 양 | 무게 | 상자 크기 |
|---|---|---|---|
| 30 pcs / 상자 | 9.5kg | 544×434×210mm (L×W×H) |
LQ116M1JX07 디스플레이를 지원합니다1920 (RGB) × 1080(FHD) 16:9 (W: H) 의 화면 비율로, 그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 256.32 ((W) × 144.18 ((H) mm의 활성 영역, 268 ((W) × 158의 윤곽 크기를 갖추고 있습니다.5 ((H) × 5 ((D) mm, 반사 (Haze 0%), 단단한 코팅 (3H), 순중량 157/172g (형./최대), 모양 스타일 슬림 (PCBA Bent, T≤3.0mm). IPS, 일반적으로 검은색, 전송 LCM 제품으로,LQ116M1JX07는 600 cd/m2 디스플레이 밝기를 15001 송출 콘트라스트 비율, 89/89/89/89 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 22 (형) (G에서 G) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정됩니다, 따라서 16.7M 색상 패러다임을 제시, 또한 색상 스펙트럼의 성능 100% (sRGB).이 제품은 WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 15K 시간의 작업 수명을 가지고 있습니다., LED 드라이버.
