제품 상세 정보:
|
| 화면 크기: | 10.4 인치 | 모델명: | LQ104S1LG76 |
|---|---|---|---|
| 광력: | 1100cd/m²(일반) | 화소 갯수: | 800(RGB)×600 (ＳＶＧＡ) 96PPI |
| 시그널 타입: | LVDS (1 ch, 6개 비트), 20 핀 연결기 | 백라이트: | 10S3P WLED, 5만 시간, 드라이버 없음 |
| 배열: | RGB 세로 스트라이프 | Max. 최대. Ratings 평가: | 보관 온도: -40 ~ 85 °C 작동 온도: -30 ~ 80 °C |
| 강조하다: | CCFL LVDS 산업적 엘시디 판넬,CCFL NEC TFT 패널 |
||
LQ104 시리즈 LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| 기본 정보: | 광력 | 1100 cd/m2 (형) | 콘트라스트 비율 | 600: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 6시 | 반응 속도 | 25 (형) ((Tr+Td) (ms) | |
| 관점 | 60/60/50/60 (형) ((CR≥10) | 작동 모드 | TN, 보통 흰색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.310와이:0.355 | 지원 색상 | 262K (6비트) |
| 색 온도 | 6442K | 흰색의 균일성 | 1.35/1.62 (형/최대) | |
| 1931년 컬러 햄릿: | NTSC 비율 | 43% | sRGB | 60% 커버리지 |
| 어도비 RGB | 45% 적용 | DCI-P3 | 45% 적용 | |
| 레크2020 | 32%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 디스플레이 성능 | 외부 시력 | 햇빛으로 읽을 수 있다 | 전송성 | - |
| 픽셀 특징: | 픽셀 수 | 800 ((RGB) × 600 [SVGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 00.088×0.264mm | 픽셀 피치 (Pixel Pitch) | 0.264×0.264mm [96PPI] | |
| 물리적 크기: | 액티브 뷰 | 211.2 ((W) × 158.4 ((H) mm | 전체적으로 Dim. | 242 ((W) × 185 ((H) mm |
| 베젤 열기 | 214.6 ((W) × 162.4 ((H) mm | 전체 깊이 | 13.4 (형) mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 4:3 | 형태 스타일 | ||
| 고정: | 얼굴 장착 구멍 (4 pcs) 왼쪽, 오른쪽 베일 | |||
| 다른 세부 사항: | 매스 | 520g (최다) | 표면 | - |
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 네 (180°) |
| 전기 신호: | 입력 전류 | 240/360mA (형/최대) | 입력 전압 | 3.3V (형) | ||
|---|---|---|---|---|---|---|
| 소비량 | - | 신호 인터페이스 | LVDS (1 ch, 6-bit) | |||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| FH28-20S-0.5SH | 1개 | 20개의 핀 | ||||
| 램프 특징: | 램프 모양 | 3줄 | 램프 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | 10S3P | 생활 | 50K (타입) (시간) | |
| 램프 전기: | 입력 전류 | 75/100mA (형/최대) | 입력 전압 | 31/34V (형/최대) | ||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| HRS | FH28-10S-0.5SH(10) | 1개 | 0.5mm | 10개의 핀 | ||
| 백라이트 드라이버: | 아니 | |||||

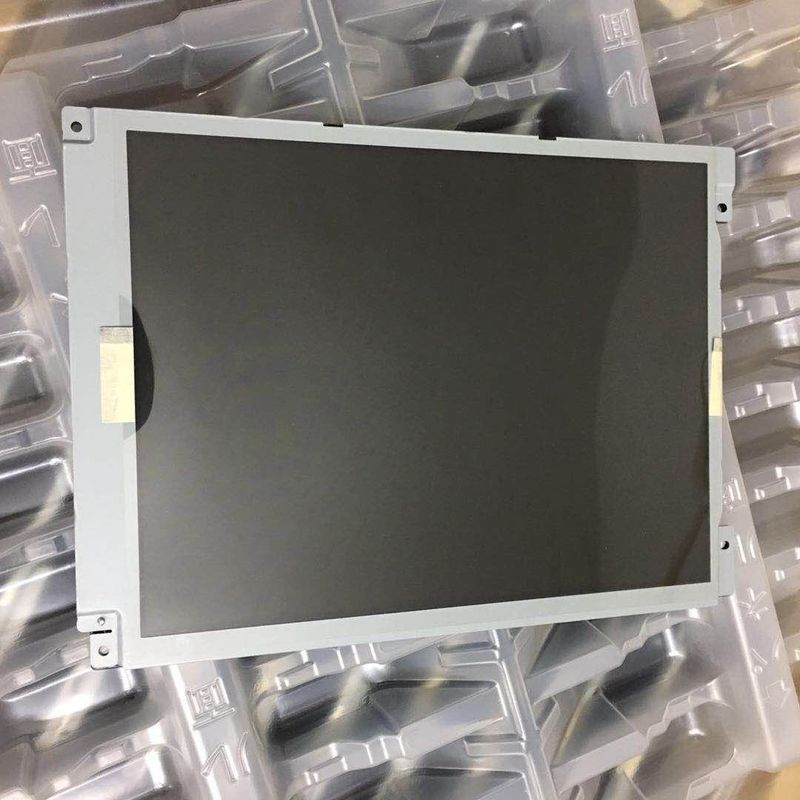

LQ104S1LG76 디스플레이를 지원합니다800 (RGB) × 600(SVGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 211.2 ((W) × 158.4 ((H) mm의 활성 면적, 242 ((W) × 185 ((H) mm의 윤곽 크기를 갖추고 있습니다.214의 관측 영역 크기.6 ((W) × 162.4 ((H) mm, 순중량 520g (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로서, LQ104S1LG76은 1100 cd/m2 디스플레이 밝기 600: 1 전송 콘트라스트 비율을 제공할 수 있습니다.60/60/50/60 (형)) (CR≥10) (L/R/U/D) 보는 각도, 6 시에서 가장 좋은 시야 방향, 응답 시간 25 (Typ.) ((Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 43% (NTSC) 의 성능을 제공합니다.이 제품은 10S3P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 50K 시간 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다.
