제품 상세 정보:
|
| 패널 브랜드: | 전문가 | 패널 모델: | LQ104S1LG61 |
|---|---|---|---|
| 결의: | 800 ((RGB) × 600, SVGA, 96PPI | 밝기: | 420 cd/m2 (Typ.) |
| 패널 사이즈: | 10.4 인치 | 신호 인터페이스: | LVDS (1 ch, 6개 비트), 20 핀 연결기 |
| 램프 유형: | 2 PC CCFL, 50K 시간, 드라이버 없음 | 환경: | 작동 온도: -30 ~ 80 °C; 저장 온도: -30 ~ 80 °C |
| 강조하다: | CCFL LVDS 산업적 엘시디 판넬,CCFL NEC TFT 패널 |
||
LQ104 시리즈 LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| 픽셀 특징: | 픽셀 형식 | 800 ((RGB) × 600 [SVGA] | 도트 피치 | 00.088×0.264mm (H×V) |
|---|---|---|---|---|
| 구성 | RGB 수직 스트립 | 픽셀 피치 | 0.264×0.264 mm (H×V) [96PPI] | |
| 기계적 크기: | 표시 영역 | 211.2×158.4mm (H×V) | 베젤 지역 | 214.6×162.4mm (H×V) |
| 윤곽 Dim. | 246.5×179.4mm (H×V) | 윤곽 깊이 | 13.7 (최대) mm | |
| 윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 측면 비율 | 43 (H:V) | 형태 스타일 | ||
| 구멍과 브래킷: | 표면 장착 구멍 (2-Φ3.4, 2-3.4×4.4) 왼쪽, 오른쪽 베일 | |||
| 다른 특징: | 무게 | 620g (최다) | 표면 | 반등, 단단한 코팅 (3H), 반사 방지 |
| 기본 정보: | 밝기 | 420 cd/m2 (타입) | 콘트라스트 비율 | 6001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 70/70/50/60 (형) ((CR≥10) | 광적 모드 | TN, 보통 흰색, 전파 | |
| 관측 방향 | 6시 | 반응 시간 | 10/25 (형) (Tr/Td) (ms) | |
| 색상 성능: | 염색성 | Wx:0.313와이:0.329 | 색상 번호 | 262K (6비트) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.25 (최다 5점) |
| 프레임 주파수: | 60Hz |
|---|---|
| 역 스캔: | 예 (U/D, L/R) |
| 전력 소비: | 8.0W |
| 백라이트 특징: | 램프 모양 | 직선 | 램프 종류 | CCFL | 수명 | 50K (분) (시간) |
|---|---|---|---|---|---|---|
| 대체 | 대체 가능 | 금액 | 2개 | 위치 | 가장자리 조명 유형 (올바위) | |
| 램프 전기: | 전압 입력 | 583V (형) | 현재 입력 | 3.0/6.0/6.5mA (분/형/최대) | ||
| 빈도 | 35/60/80KHz (분/형/최대) | 발사 전압 | 1300V (최대) (Ta=-30°C) | |||
| 소비량 | 7.0W (형) | |||||
| 인터페이스 특징: | 종류 | 커넥터 | 위치 | - | 램프 드라이버 | 아니 |
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| JST | BHR-02 ((8.0) VS-1N | 80.0mm | 2개의 핀 | 2개 | BLL-2PINS-HL | |
| 신호 시스템: | LVDS (1 ch, 6-bit) | 논리 전압 | - | |||
|---|---|---|---|---|---|---|
| 전기 신호: | 전압 입력 | 3.3/5.0V (형) | 현재 입력 | 300/200mA (형) | ||
| 인터페이스 특징: | 종류 | 커넥터 | 위치 | - | ||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| JAE | FI-SE20P-HF | 1.25mm | 20개의 핀 | 1개 | LVDS-20P1C6B-070D | |

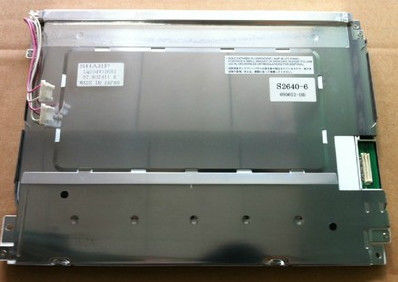

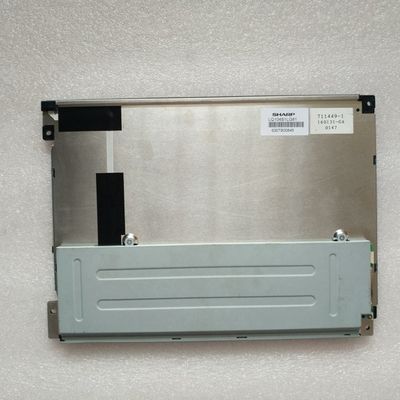

LQ104S1LG61 디스플레이 지원800 (RGB) × 600(SVGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 211.2 ((W) × 158.4 ((H) mm의 활성 영역, 246.5 ((W) × 179의 윤곽 크기를 갖추고 있습니다.4 ((H) mm, 214.6 ((W) × 162.4 ((H) mm의 관측 면적 크기, 반 반등, 하드 코팅 (3H), 반사, 순량 무게 620g (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로,LQ104S1LG61는 420 cd/m2 디스플레이 밝기를 제공합니다 6001:1 송출 콘트라스트 비율, 70/70/50/60 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 10/25 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시합니다. 이 제품은 2 pcs CCFL를 채택했습니다.외부 백라이트 드라이버가 추가로 필요합니다..
