제품 상세 정보:
|

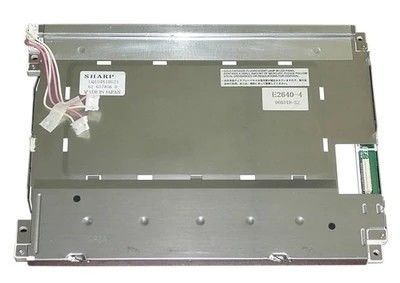

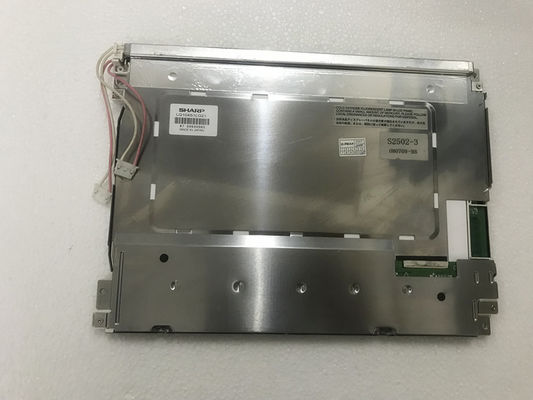

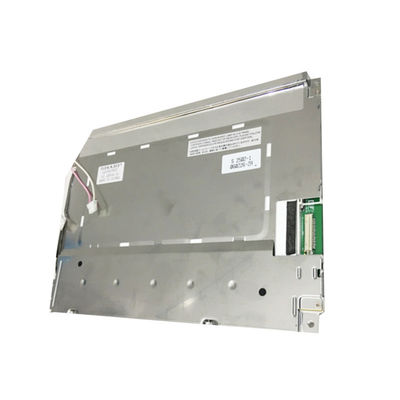

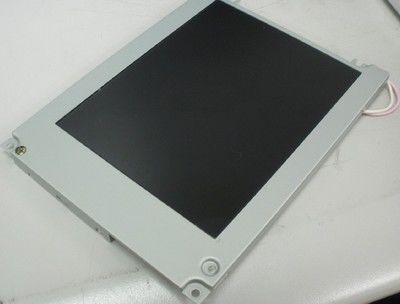

| 모델명: | LQ104S1LG21 | 제조업자: | 전문가 |
|---|---|---|---|
| 화면 크기: | 10.4 인치 | 광력: | 350 cd/m2 (Typ.) |
| 화소 갯수: | 800(RGB)×600 (ＳＶＧＡ) 96PPI | Max. 최대. Ratings 평가: | 저장 온도: -30 ~ 70 °C 작동 온도: -10 ~ 65 °C |
| 백라이트: | CCFL 2개, 5만 시간, 드라이버 없음 | 시그널 타입: | LVDS (1 ch, 6개 비트), 20 핀 연결기 |
| 강조하다: | CCFL LVDS 산업적 엘시디 판넬,CCFL NEC TFT 패널 |
||
LQ104 시리즈 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| 기본 정보: | 광력 | 350 cd/m2 (형식) | 콘트라스트 비율 | 300: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 6시 | 반응 속도 | 10/25 (형) (Tr/Td) (ms) | |
| 관점 | 70/70/40/70 (형) (CR≥10) | 작동 모드 | TN, 보통 흰색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.313와이:0.329 | 지원 색상 | 262K (6비트) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.45 (최다 5점) |
| 픽셀 특징: | 픽셀 수 | 800 ((RGB) × 600 [SVGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 00.088×0.264mm | 픽셀 피치 (Pixel Pitch) | 0.264×0.264mm [96PPI] | |
| 물리적 크기: | 액티브 뷰 | 211.2 ((W) × 158.4 ((H) mm | 전체적으로 Dim. | 246.5 ((W) × 179.4 ((H) mm |
| 베젤 열기 | 214.6 ((W) × 162.4 ((H) mm | 전체 깊이 | 15.5 (최다) mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 4:3 | 형태 스타일 | ||
| 고정: | 표면 장착 구멍 (2-Φ3.4, 2-3.4×4.4) 왼쪽, 오른쪽 베일 | |||
| 다른 세부 사항: | 매스 | 620g (최다) | 표면 | 반등, 단단한 코팅 (3H) |
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 예 (U/D, L/R) |
| 전력 소비: | 6.6W |
| 전기 신호: | 입력 전류 | 310/510mA (형) | 입력 전압 | 3.3V (형) | ||
|---|---|---|---|---|---|---|
| 소비량 | - | 신호 인터페이스 | LVDS (1 ch, 6-bit) | |||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| I-PEX | 20186-020E-13F | 1개 | 1.25mm | 20개의 핀 | LVDS-20P1C6B-070D | |
| 램프 특징: | 램프 모양 | 직선 | 램프 종류 | CCFL | 위치 | 가장자리 조명 유형 (올바위) |
|---|---|---|---|---|---|---|
| 교환 | 대체 가능 | 금액 | 2개 | 생활 | 50K (분) (시간) | |
| 램프 전기: | 입력 전류 | 3.5/6.0/7.0mA (분/형/최대) | 입력 전압 | 467V (형) | ||
| 빈도 | 35/60/70KHz (분/형/최대) | 켜기 전압 | 1450V (최대) (Ta=-10°C) | |||
| 소비량 | 5.6W (형) | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| JST | BHR-03VS-1 | 2개 | 40.0mm | 3개의 핀 | BLL-3PINS-HNL | |
| 백라이트 드라이버: | 아니 | |||||
LQ104S1LG21 디스플레이를 지원합니다800 (RGB) × 600(SVGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 211.2 ((W) × 158.4 ((H) mm의 활성 영역, 246.5 ((W) × 179의 윤곽 크기를 갖추고 있습니다.4 ((H) mm, 214.6 ((W) × 162.4 ((H) mm의 관측 면적 크기, 반 반등, 하드 코팅 (3H) 의 표면 처리, 순중량 620g (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로서,LQ104S1LG21는 350 cd/m2 디스플레이 밝기를 3001:1 송출 콘트라스트 비율, 70/70/40/70 (형) (CR≥10) (L/R/U/D) 보는 각, 6 시에서 가장 좋은 시야 방향, 응답 시간 10/25 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시합니다. 이 제품은 2 pcs CCFL를 채택했습니다.외부 백라이트 드라이버가 추가로 필요합니다..
