제품 상세 정보:
|
| 브랜드: | 전문가 | 모델: | LQ104S1DG31 |
|---|---|---|---|
| 대각선 사이즈: | 10.4 인치 | 광력: | 350 cd/m2 (Typ.) |
| 인터페이스 타입: | CMOS(1채널, 6비트) , 41핀 커넥터 | 광원: | CCFL [2 pcs], 50K 시간, W/O 드라이버 |
| 픽셀 포맷: | 800(RGB)×600[SVGA] 96PPI | 환경: | 작동 온도: -30 ~ 80 °C; 저장 온도: -30 ~ 80 °C; 진동 수준: 2.0G (19.6 m/s2) |
| 강조하다: | CCFL LVDS 산업적 엘시디 판넬,CCFL NEC TFT 패널 |
||
LQ104 시리즈 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 350 (형) | 70/70/50/60 (형) ((CR≥10) | 10/25 (형) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 6시 | TN, 보통 흰색, 전파 | 300: 1 (분) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6485K | 262K (6비트) | X:0.313Y:0.329 | |
| 흰색 변종: | 1.45 (최다 5점) | ||
| 패널 크기: | 10.4 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 800 ((RGB) × 600 [SVGA] | RGB 수직 스트립 | 0.264×0.264 [96PPI] | 00.088×0.264 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.4 ((H) × 162.4 ((V) | 243 ((H) × 183.8 ((V) | 11.5 (최다) mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 43 (H:V) | ||
| 장착: | 표면 장착 구멍 (2-Φ3.5, 2-R1.75) | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 600g (최다) | - | 반등, 단단한 코팅 (3H) | ||
| 역 스캔: | 네 (180°) |
|---|---|
| 수직 주파수: | 60Hz |
| 전력 소비: | 6.6W |
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 조명 유형 (올바위) | 2개 | 직선 | 50K (분) | 대체 가능 | |
| CCFL 전기: | 전압 공급 | 현재 공급 | 힘 | |||
| 467V (형) | 3.5/6.0/6.5mA (분/형/최대) | 5.6W (형) | ||||
| 작동 주파수 | 발사 전압 | |||||
| 35/60/70KHz (분/형/최대) | 1300V (최대) (Ta=-30°C) | |||||
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | 아니 | 커넥터 | ||||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| JST | BHR-02 ((8.0) VS-1N | 80.0mm | 2개의 핀 | 2개 | BLL-2PINS-HL | |
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (형) (VCC) | 300/200mA (형) (ICC) | - | ||||
| 표시 신호의 전압: | VIL≤0.9V; 2.1V≤VIH | |||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | CMOS (1 ch, 6-bit) | 커넥터 | ||||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| HRS | DF9MA-41P-1V | 10.0mm | 41개의 핀 | 1개 | DRGB-41P1C6B-010C | |

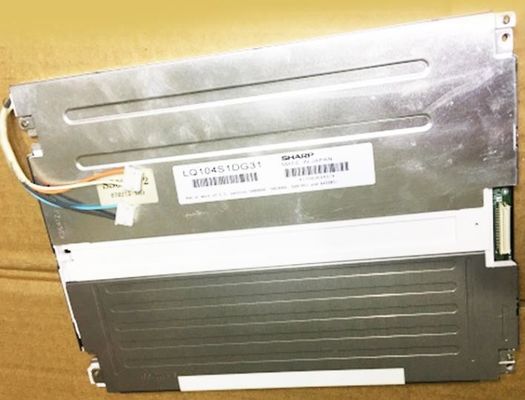

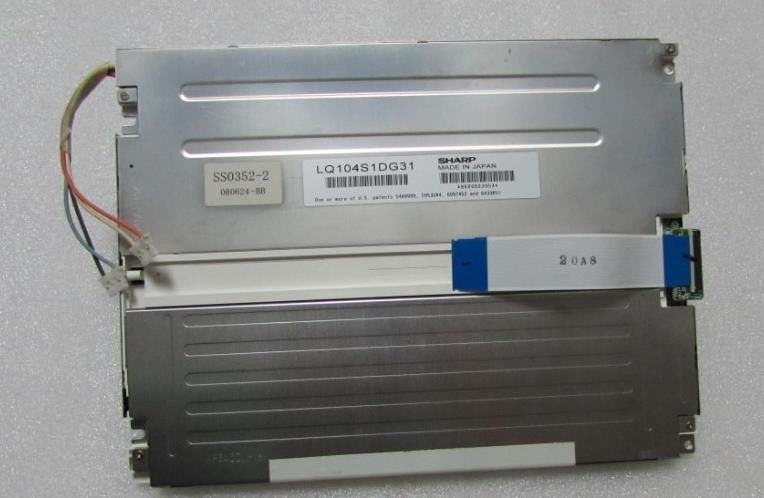

LQ104S1DG31 디스플레이 지원800 (RGB) × 600(SVGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 211.2 ((W) × 158.4 ((H) mm의 활성 면적, 243 ((W) × 183.8 ((H) mm의 윤곽 크기를 갖추고 있습니다.관측 면적 크기 215.4 ((W) × 162.4 ((H) mm, 반등 표면 처리, 하드 코팅 (3H), 순량 무게 600g (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로,LQ104S1DG31는 350 cd/m2 디스플레이 밝기 3001:1 송출 콘트라스트 비율, 70/70/50/60 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 10/25 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시합니다. 이 제품은 2 pcs CCFL를 채택했습니다.외부 백라이트 드라이버가 추가로 필요합니다..
