제품 상세 정보:
|
| 패널 브랜드: | 전문가 | 패널 모델: | LQ101K1LY04 |
|---|---|---|---|
| 밝기: | 400cd/㎡ | 패널 사이즈: | 10.1 인치 |
| 결의: | 1280년, WXGA, 149PPI | 신호 인터페이스: | LVDS (1 ch, 8-bit), 40 핀 커넥터 |
| 램프 유형: | 7S6P WLED, 20K 시간, 운전자 없이 | 환경: | Operating Temp.: -10 ~ 60 °C ; 작동 온도: -10 ~ 60 °C; Storage Temp.: -20 ~ 70 °C < |
| 강조하다: | CCFL LVDS 산업적 엘시디 판넬,CCFL NEC TFT 패널 |
||
LQ101 시리즈 LQ101K1LY05 LQ101K1LY04
| 픽셀 특징: | 픽셀 형식 | 1280 ((RGB) × 800 [WXGA] | 도트 피치 | 00.0565×0.1695mm (H×V) |
|---|---|---|---|---|
| 구성 | RGB 수직 스트립 | 픽셀 피치 | 0.1695×0.1695 mm (H×V) [149PPI] | |
| 기계적 크기: | 표시 영역 | 216.96×135.6mm (H×V) | 베젤 지역 | 220.56×139.2mm (H×V) |
| 윤곽 Dim. | 237.94×156.66mm (H×V) | 윤곽 깊이 | 2.9/5.3 (형/최대) mm | |
| 윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 측면 비율 | 16:10 (H:V) | 형태 스타일 | ||
| 구멍과 브래킷: | 얼굴 장착 구멍 (12 pcs) 왼쪽, 오른쪽, 위, 아래 슬러그 | |||
| 다른 특징: | 무게 | 165/185g (형/최대) | 표면 | 반사 (무성 0%), 반사 1.25% (형) |
| 기본 정보: | 밝기 | 400 cd/m2 (형) | 콘트라스트 비율 | 8001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 80/80/80/80 (형) (CR≥10) | 광적 모드 | PSV, 보통 검은색, 전파성 | |
| 관측 방향 | 대칭성 | 반응 시간 | 25 (형) ((Tr+Td) (ms) | |
| 색상 성능: | 염색성 | Wx:0.318와이:0.344 | 색상 번호 | 16.7M (8비트) |
| 색 온도 | 6139K | 흰색의 균일성 | 1.25/1.43 (형/최대) | |
| 1931년 컬러 햄릿: | NTSC 비율 | 50% | sRGB | 69%의 적용 |
| 어도비 RGB | 52% | DCI-P3 | 52% | |
| 레크2020 | 37%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 백라이트 특징: | 램프 모양 | 6개의 문자열 | 램프 종류 | WLED | 수명 | 20K (타입) (시간) |
|---|---|---|---|---|---|---|
| 대체 | - | 금액 | 7S6P | 위치 | 가장자리 빛 타입 | |
| 램프 전기: | 전압 입력 | 21.0/24.5V (분/최대) | 현재 입력 | 15.5mA (형) | ||
| 소비량 | 1.95W (형) | |||||
| 인터페이스 특징: | 종류 | 패널 신호 인터페이스에 포함 | 위치 | - | 램프 드라이버 | 아니 |
| 신호 시스템: | LVDS (1 ch, 8-bit) | 논리 전압 | - | |||
|---|---|---|---|---|---|---|
| 전기 신호: | 전압 입력 | 3.3V (형) | 현재 입력 | 235/375mA (형/최대) | ||
| 인터페이스 특징: | 종류 | 커넥터 | 위치 | |||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| I-PEX | 20455-040E-12 | 0.5mm | 40개의 핀 | 1개 | ||

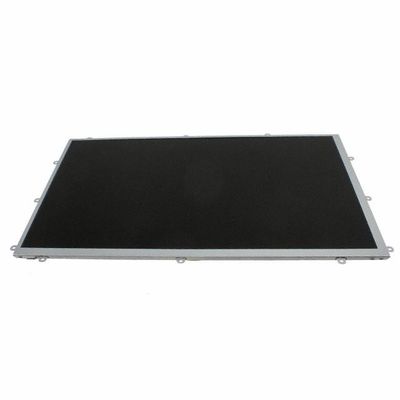

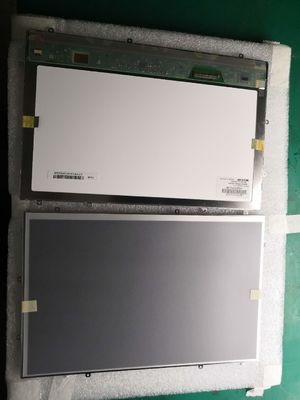

LQ101K1LY04는 디스플레이를 지원합니다1280 (RGB) × 800(WXGA) 는 16:10 (W: H) 의 화면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 216.96 ((W) × 135.6 ((H) mm의 활성 영역, 237.94 ((W) × 156의 윤곽 크기를 갖추고 있습니다.66 ((H) × 5.3 ((D) mm, 220.56 ((W) × 139.2 ((H) mm의 관측 면적 크기, 반사 (Haze 0%), 반사 1.25% (Typ.), 순량 무게 165/185g (Typ./Max.). PSV로서, 일반적으로 검은색,송수신형 LCM 제품, LQ101K1LY04는 400 cd/m2 디스플레이 밝기 800: 1 송출 콘트라스트 비율, 80/80/80/80 (형) (CR≥10) (L/R/U/D) 관점, 시메트리에서 가장 좋은 시야 방향을 제공합니다.반응 시간은 25 (형).) ((Tr+Td) ms 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정되며 따라서 16.7M 색상 패러다임을 나타냅니다.또한 색상 스펙트럼의 성능 50% (NTSC)이 제품은 7S6P WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치되어 20K 시간의 작업 수명을 가지고 있으며, 외부 백라이트 드라이버가 추가로 필요합니다.
