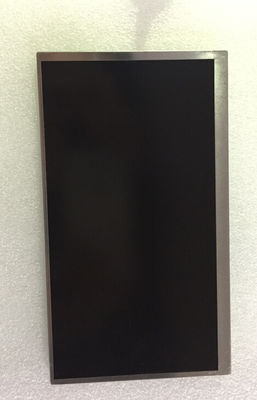

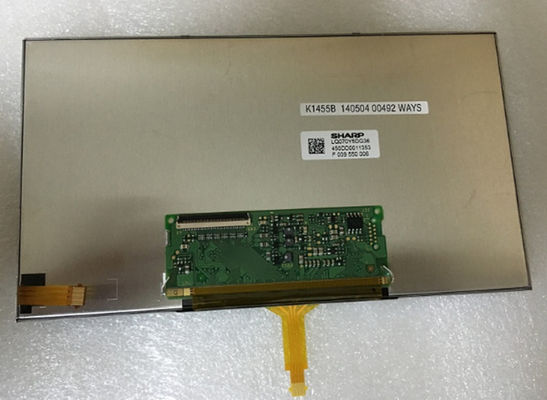

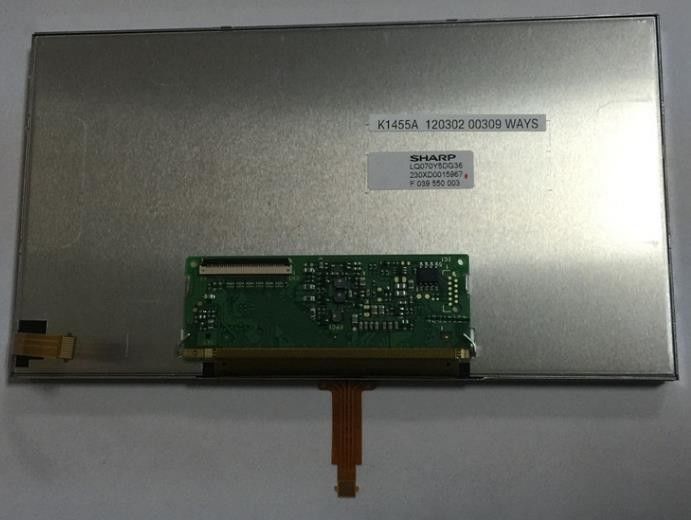

제품 상세 정보:
|
| 패널 모델: | LQ070Y5DG36 | 패널 브랜드: | 전문가 |
|---|---|---|---|
| 밝기: | 485 cd/m2 (타입) | 패널 사이즈: | 7 인치 |
| 램프 유형: | 6S4P WLED, 10K 시간, 운전자 없이 | 신호 인터페이스: | 평행 RGB (1 ch, 6-bit), 40 핀 커넥터 |
| 결의: | 800×480 (RGB), WVGA, 134PPI | 환경: | 작동 온도: -30 ~ 85 °C; 저장 온도: -40 ~ 85 °C; 진동 수준: 3.0G (29.4 m/s2) |
| 강조하다: | CCFL 날카로운 TFT LCD 디스플레이,WLED LVDS TFT 터치 패널 |
||
LQ070 시리즈 LQ070Y5DG36 LQ070Y5DG30 LQ070Y5DG13 LQ070Y5DG12
| 픽셀 특징: | 픽셀 형식 | 800×480 (RGB) [WVGA] | 도트 피치 | 0.1955×0.057mm (H×V) |
|---|---|---|---|---|
| 구성 | RGB 수평 스트립 | 픽셀 피치 | 0.1955×0.1955 mm (H×V) [134PPI] | |
| 기계적 크기: | 표시 영역 | 156.4×82.08mm (H×V) | 베젤 지역 | - |
| 윤곽 Dim. | 165.2×92.4mm (H×V) | 윤곽 깊이 | 100.56±0.5mm | |
| 윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 측면 비율 | 17:9 (H:V) | 형태 스타일 | ||
| 터치 화면: | 터치 포인트 | - | TP 신호 | - |
| TP 컨트롤러 | 터치 컨트롤러 없이 | 터치 스크린 | 4선 저항 터치 | |
| 구멍과 브래킷: | 아니 | |||
| 다른 특징: | 무게 | TBD | 표면 | - |
| 기본 정보: | 밝기 | 485 cd/m2 (타입) | 콘트라스트 비율 | 1501 (분) (전달) |
|---|---|---|---|---|
| 관점 | 65/65/50/65 (형) (CR≥10) | 광적 모드 | TN, 보통 흰색, 전파 | |
| 관측 방향 | - | 반응 시간 | 20/30 (형) (Tr/Td) (ms) | |
| 색상 성능: | 염색성 | Wx:0.308와이:0.330 | 색상 번호 | 262K (6비트) |
| 색 온도 | 6747K | 흰색의 균일성 | - |
| 프레임 주파수: | 60Hz |
|---|---|
| 역 스캔: | 예 (U/D, L/R) |
| 시간 컨트롤러 (T-CON) | 임베디드 T-CON |
| 백라이트 특징: | 램프 모양 | 4줄 | 램프 종류 | WLED | 수명 | 10K (분) (시간) |
|---|---|---|---|---|---|---|
| 대체 | - | 금액 | 6S4P | 위치 | 가장자리 빛 타입 | |
| 램프 전기: | 전압 입력 | 20.5/22.2V (형/최대) | 현재 입력 | 30/35mA (형/최대) | ||
| 소비량 | 2.46W (형) | |||||
| 인터페이스 특징: | 종류 | FPC | 위치 | - | 램프 드라이버 | 아니 |
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| 0.5mm | 10개의 핀 | 1개 | ||||
| 신호 시스템: | 평행 RGB (1 ch, 6-bit) | 논리 전압 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| 전기 신호: | 전압 입력 | 3.3V (형) | 현재 입력 | - | ||
| 인터페이스 특징: | 종류 | 커넥터 | 위치 | - | ||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| JST | 40FHY-RSM1-GAN-TF | 0.5mm | 40개의 핀 | 1개 | ||
LQ070Y5DG36 디스플레이를 지원합니다800×480 (RGB)(WVGA) 는 17:9 (W: H) 의 화면 비율로, 픽셀은 RGB 수평 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 156.4 ((W) × 82.08 ((H) mm의 활성 영역, 165.2 ((W) × 92의 윤곽 크기를 갖추고 있습니다.4 ((H) × 11.06(D) mm, TBD의 순중량. TN, 일반적으로 흰색, 전송 LCM 제품으로서, LQ070Y5DG36는 485 cd/m2 디스플레이 밝기 150:1 전송 대비 비율, 65/65/50/65 (형) 를 제공할 수 있습니다.) (CR≥10) (L/R/U/D) 시야 각회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정되며, 따라서 262K 색상 패러다임을 나타냅니다.이 제품은 6S4P WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 10K 시간의 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다.
