제품 상세 정보:
|
| 브랜드: | 전문가 | 모델: | LQ070Y5DG02 |
|---|---|---|---|
| 픽셀 포맷: | 800 (RGB) × 480 [WVGA] 134PPI | 대각선 사이즈: | 7.0 인치 |
| 광도: | 380 cd/m2 (Typ.) | 조명 공급원: | CCFL [1 PC], 10K 시간, W/O 드라이버 |
| 인터페이스 타입: | 평행한 RGB (1개의 ch의 6 조금), 50의 핀 FPC | 환경: | 작동 온도 : -30 ~ 85 'Ｃ ; 저장 온도 : -40 ~ 85 'Ｃ ; 진동 레벨 : 3.0G (29.4 Ｍ / s2) |
| 하이 라이트: | CCFL 날카로운 TFT LCD 디스플레이,WLED LVDS TFT 터치 패널 |
||
LQ070 시리즈 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
| 패널 사이즈 : | 7.0 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 800(RGB)×480, WVGA | RGB 세로 스트라이프 | 0.065×0.1735 밀리미터 | 0.195×0.1735 밀리미터 [134PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 156×82.8 밀리미터 | 157.7×84.75 밀리미터 | 168×94 밀리미터 | 8.85/11.75 (Typ./Max.) 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 17시 9분 (Ｗ : H) | 지형 형태 | ||
| 정착 : | 없이 | |||
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 185g (맥스.) | 무광택 | ||
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 380 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 100:1 (장관) (전달 가능한) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 65/65/60/65 (Typ.)(CR≥10) | 6 시 | 30/50 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 6485K | 262K (6개 비트) | Ｘ :0.313; Ｙ :0.329 |
| 소비 전력 : | 4.5W (Typ.) |
|---|---|
| 프레임 속도 : | 60Hz |
| 역주사 : | 예 (U/D, L/R) |
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| 40/8/0.2/-0.2/0.05/-0.10mA (Typ.)(ISHA/ISHD/IDD/IEE/ICC/ISS) | 5.3/2.7/15/-12.0/-17.4V (Typ.)(VSHA/VSHD/VDD/VEEDC/VSS) | - | ||||
| 디스플레이 신호를 위한 전압 : | 0≤VIL≤0.2VSHD ; 0.8VSHD≤VIH≤VSHD | |||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | FPC | 대비 RGB (1 ch, 6개 비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| 1 PC | 50개 핀 | |||||
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 에지 라이트형 | U자 형상 | 1 PC | 10K(Min.) | - | |
| 전기적인 CCFL : | 전원 입력 | 전압 입력 | 소모 | |||
| 6.0±0.5mA | 640/720/800V (민./Typ./Max.) | 4.32W (Typ.) | ||||
| 켜짐 전압 | 램프 주파수 | |||||
| 2100/2200V (Max.)(Ta=+25/-30C) | 30/100KHz (민./Max.) | |||||
| 인터페이스 특징 : | 위치 | 타입 | CCFL 드라이버 | |||
| - | 연결기 | 부정 | ||||
| 인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| JST | BHSR-02VS-1 | 1 PC | 3.5 밀리미터 | 2개 핀 | BLL-2PINS-hl | |

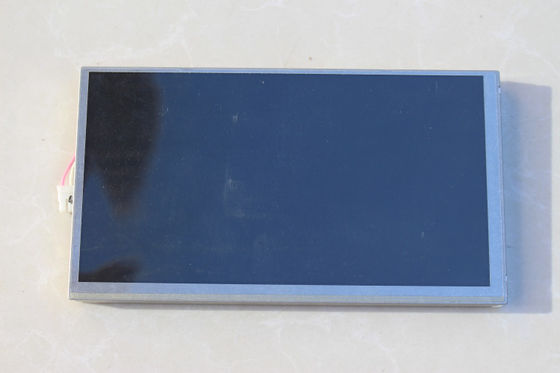

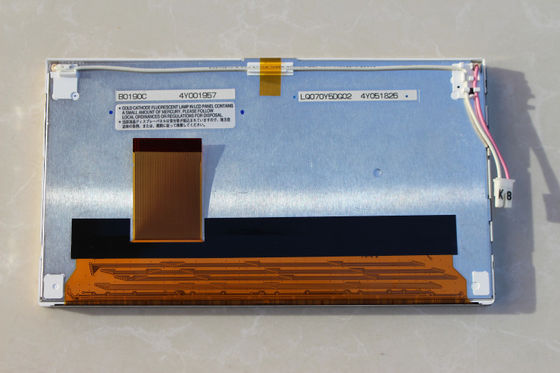

LQ070Y5DG02는 디스플레이 800(RGB)×480 (WVGA)를 17시 9분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 156(W)×82.8(H) 밀리미터의 활성 영역, 무광택의 표면 치료로, 157.7(W)×84.75(H) 밀리미터의 영역 크기를 보는 168(W)×94(H)×11.75(D) 밀리미터의 외곽 라인 사이즈, 185g (Max.)의 정미중량을 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ070Y5DG02는 380 cd/m2 디스플레이 밝기 100:1 전송 대비율, 65/65/60/65 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 30/50 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, 10K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 1 PC CCFL을 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
