제품 상세 정보:
|
| 패널 모델: | LQ070Y5DE01 | 패널 브랜드: | 전문가 |
|---|---|---|---|
| 밝기: | 320 cd/m2 (Typ.) | 패널 사이즈: | 7.0 인치 |
| 램프 유형: | 1 PC CCFL, 운전자 없이 | 신호 인터페이스: | 평행 RGB (1 ch, 6-bit), 50 핀 FPC |
| 결의: | 800 ((RGB) × 480, WVGA, 134PPI | 환경: | 작동 온도: -30 ~ 85 °C; 저장 온도: -40 ~ 85 °C; 진동 수준: 3.0G (29.4 m/s2) |
| 강조하다: | CCFL 날카로운 TFT LCD 디스플레이,WLED LVDS TFT 터치 패널 |
||
| 기본 정보: | 제조업자 | 패널 모델 | 패널 타입 | 별명 |
|---|---|---|---|---|
| SHARP | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
| -30 ~ 85 °C | -40 ~ 85 °C | 3.0G (29.4m/s2) |
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 320 (형) | 65/65/60/65 (형) (CR≥10) | 30/50 (형) (Tr/Td) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 6시 | TN, 보통 흰색, 전파 | 100: 1 (분) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6274K | 262K (6비트) | X:0.315Y:0.345 |
| 패널 크기: | 7.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB 수직 스트립 | 0.195×0.1725 [134PPI] | 00.065×0.1725 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 156 ((H) × 82.8 ((V) | 157.7 ((H) × 84.27 ((V) | 171.6 ((H) × 93.2 ((V) | 11.25/14.35 (형/최대) mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 17:9 (H:V) | ||
| 장착: | 아니 | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 280g (최다) | - | - | ||
| 역 스캔: | 예 (U/D, L/R) |
|---|---|
| 수직 주파수: | 60Hz |
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 빛 타입 | 1개 | U 모양 | - | - | |
| CCFL 전기: | 전압 공급 | 현재 공급 | 힘 | |||
| 660±70V | 6.0±0.5mA | 7.92W (형) | ||||
| 작동 주파수 | 발사 전압 | |||||
| 30/100KHz (분/최대) | 1125/1280V (최대) (Ta=+25/-30°C) | |||||
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | 아니 | 커넥터 | ||||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| JST | BHR-04VS-1 | 40.0mm | 4개의 핀 | 1개 | BLL-4PINS-LNNH | |
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 14/5.3/2.7V (형) (VDD/VSHA/VSHD) | 0.20/40/8mA (형) (IDD/ISHA/ISHD) | - | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | 평행 RGB (1 ch, 6-bit) | FPC | ||||
| FPC 세부 사항: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| 0.5mm | 50개의 핀 | 1개 | ||||
LQ070 시리즈 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01

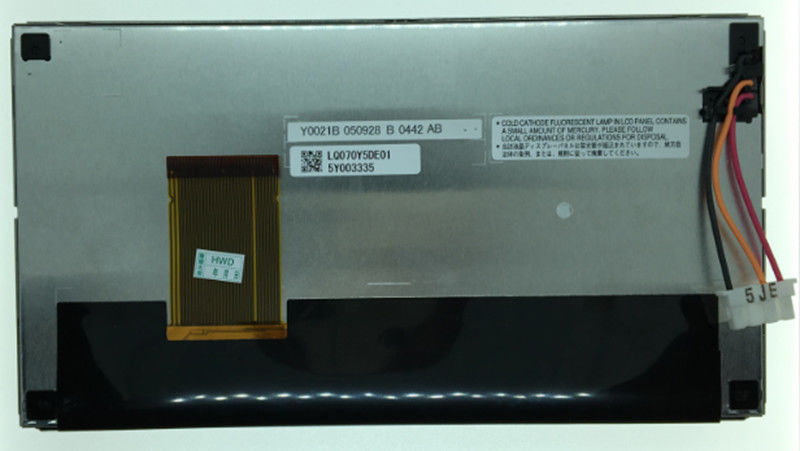

LQ070Y5DE01 디스플레이 지원800 (RGB) × 480(WVGA) 는 17:9 (W: H) 의 화면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 156 ((W) × 82.8 ((H) mm의 활성 영역, 171.6 ((W) × 93.2 ((H) × 14의 윤곽 크기를 갖추고 있습니다.35 ((D) mm, 볼 영역 크기는 157.7 ((W) × 84.27 ((H) mm, 순량 무게는 280g (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로서, LQ070Y5DE01는 320 cd/m2 디스플레이 밝기를 제공 할 수 있습니다.1 송출 콘트라스트 비율, 65/65/60/65 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 30/50 (형) (Tr/Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시합니다. 이 제품은 1 pcs CCFL를 채택하여 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 추가로 외부 백라이트 드라이버가 필요합니다.
