제품 상세 정보:
|
| 제조업자: | 전문가 | 모델명: | LQ070Y3DG05 |
|---|---|---|---|
| 화면 크기: | 7.0 인치 | 광력: | 350 cd/m2 |
| 화소 갯수: | 800(RGB)×480 (WVGA) 134PPI | 시그널 타입: | 평행 RGB (1 ch, 8-bit), 50 핀 커넥터 |
| 백라이트: | WLED, 20K 시간, LED 드라이버 | Max. 최대. Ratings 평가: | 저장 온도: -30 ~ 80 °C 작동 온도: -20 ~ 70 °C |
| 강조하다: | CCFL 날카로운 TFT LCD 디스플레이,WLED LVDS TFT 터치 패널 |
||
LQ070 시리즈 LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| 기본 정보: | 패널 브랜드 | SHARP | 패널 모델 | LQ070Y3DG05 1 호환성 |
|---|---|---|---|---|
| 대각선 크기 | 7.0" | 적용 | ||
| 패널 타입 | a-Si TFT-LCD, LCM | 모델 위명 | M070SWP1 R3 | |
| 신뢰성: | 운영 임시 | -20 ~ 70 °C | 저장 온도 | -30 ~ 80 °C |
| RoHS 국가 | 진동 등급 | 1.5G (14.7m/s2) |
| 픽셀 특징: | 픽셀 형식 | 800 ((RGB) × 480 [WVGA] | 도트 피치 | 0.064×0.1805mm (H×V) |
|---|---|---|---|---|
| 구성 | RGB 수직 스트립 | 픽셀 피치 | 0.192×0.1805 mm (H×V) [134PPI] | |
| 기계적 크기: | 표시 영역 | 153.6×86.64mm (H×V) | 베젤 지역 | 156.0×89.04mm (H×V) |
| 윤곽 Dim. | 165×104mm (H×V) | 윤곽 깊이 | 5/8.2 (형/최대) mm | |
| 윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 측면 비율 | 16:9 (H:V) | 형태 스타일 | ||
| 구멍과 브래킷: | 아니 | |||
| 다른 특징: | 무게 | 194g (형) | 표면 | 반등, 단단한 코팅 (3H) |
| 기본 정보: | 밝기 | 350 cd/m2 (형식) | 콘트라스트 비율 | 5001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 70/70/50/70 (형) (CR≥10) | 광적 모드 | TN, 보통 흰색, 전파 | |
| 관측 방향 | 6시 | 반응 시간 | 16 (형) (Tr+Td) (ms) | |
| 색상 성능: | 염색성 | Wx:0.310와이:0.330 | 색상 번호 | 16.7M (8비트) |
| 색 온도 | 6638K | 흰색의 균일성 | 1.43 (최다 5점) |
| 프레임 주파수: | 60Hz |
|---|---|
| 역 스캔: | 예 (U/D, L/R) |
| 백라이트 특징: | 램프 모양 | - | 램프 종류 | WLED | 수명 | 20K (분) (시간) |
|---|---|---|---|---|---|---|
| 대체 | - | 금액 | - | 위치 | 가장자리 빛 타입 | |
| 인터페이스 특징: | 종류 | 패널 신호 인터페이스에 포함 | 위치 | - | 램프 드라이버 | LED 드라이버 |
| 운전자 전기: | 전압 입력 | 4.5/12.0/16.0V (분/형/최대) | 현재 입력 | - | ||
| 소비량 | 2.1W (최대) | |||||
| 신호 시스템: | 평행 RGB (1 ch, 8-bit) | 논리 전압 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| 전기 신호: | 전압 입력 | 3.3V (형) | 현재 입력 | 100/150mA (형/최대) | ||
| 소비량 | 0.5W (최다) | |||||
| 인터페이스 특징: | 종류 | 커넥터 | 위치 | - | ||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| 스타콘 | 089H50-000000-G2-R | 0.5mm | 50개의 핀 | 1개 | ||

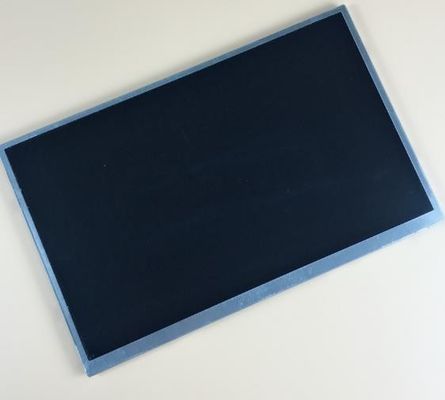

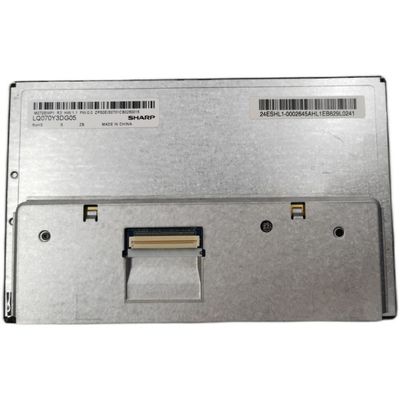

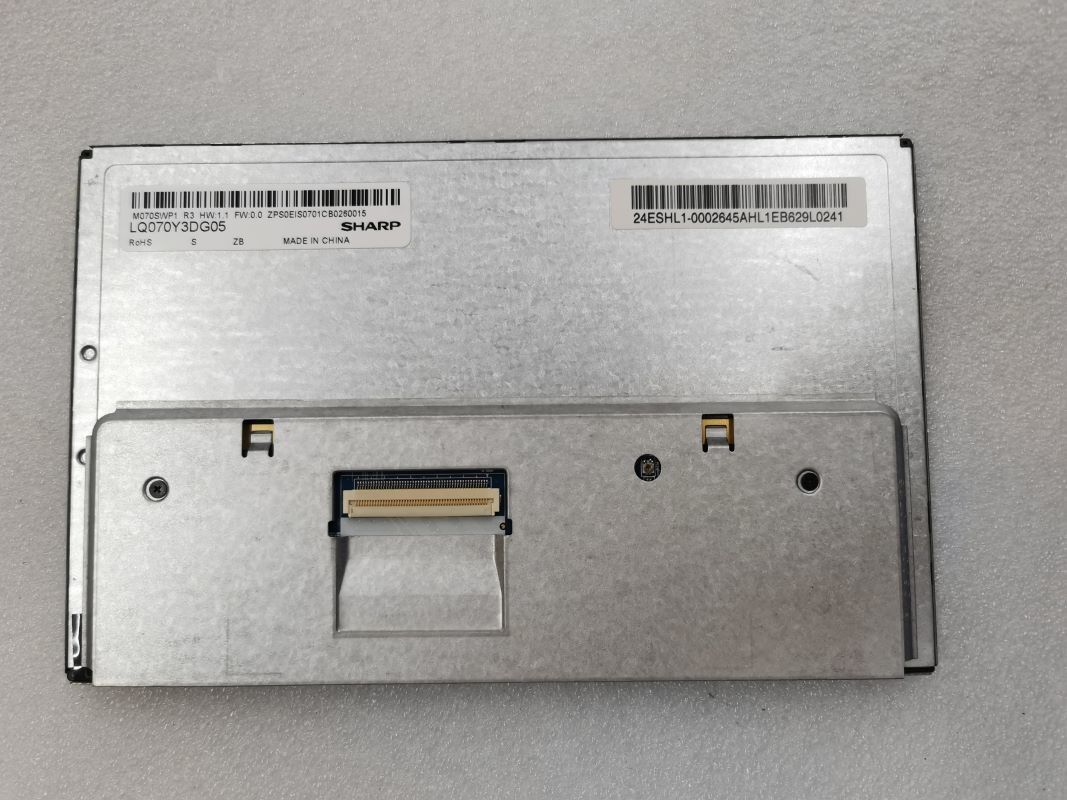

LQ070Y3DG05 디스플레이를 지원합니다800 (RGB) × 480(WVGA) 는 16:9 (W: H) 의 화면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 153.6 ((W) × 86.64 ((H) mm의 활성 영역, 165 ((W) × 104 ((H) × 8의 윤곽 크기를 갖추고 있습니다.2 ((D) mm, 156.0 ((W) × 89.04 ((H) mm의 관측 면적 크기, 반 반등, 하드 코팅 (3H) 의 표면 처리, 순량 무게 194g (형). TN, 일반적으로 흰색, 전송 LCM 제품으로서,LQ070Y3DG05는 350 cd/m2 디스플레이 밝기를 제공 할 수 있습니다 5001:1 송출 콘트라스트 비율, 70/70/50/70 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답시간 16 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정됩니다, 따라서 16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 50% (NTSC) 의 성능을 제공합니다.이 제품은 WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 20K 시간의 작동 수명을 가지고 있습니다., LED 드라이버.
