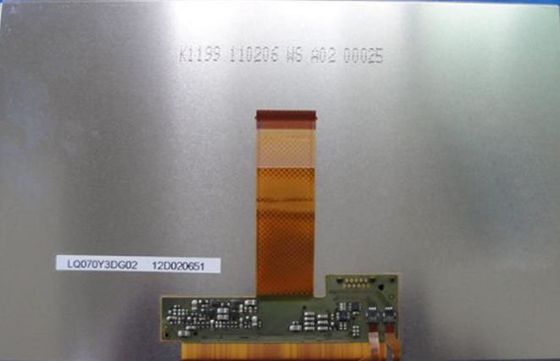

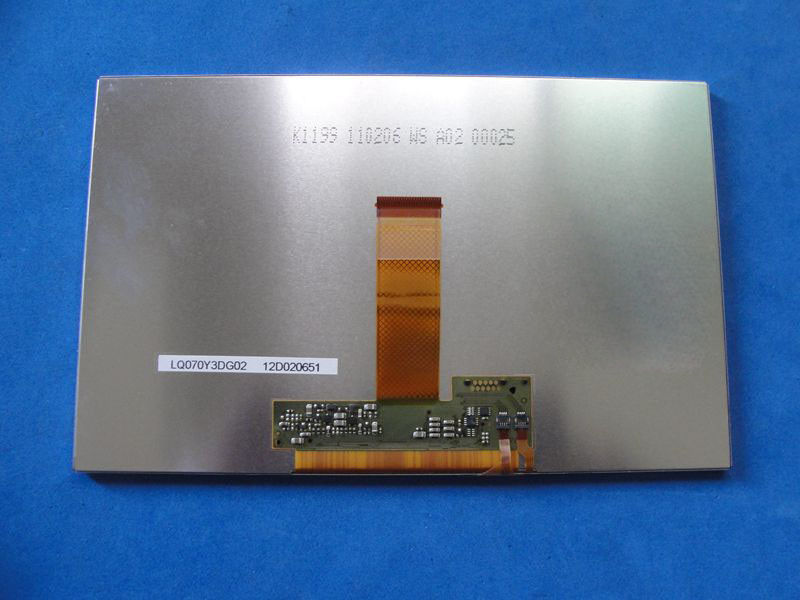

제품 상세 정보:
|
| 패널 모델: | LQ070Y3DG02 | 패널 브랜드: | 전문가 |
|---|---|---|---|
| 결의: | 800×480 (RGB), WVGA, 133PPI | 패널 사이즈: | 7.0 인치 |
| 램프 유형: | 8S3P WLED, 10K 시간, 운전자 없이 | 신호 인터페이스: | 평행 RGB (1 ch, 8-bit), 51 핀 FPC |
| 밝기: | 280 cd/m2 | 환경: | 작동 온도: -20 ~ 60 °C; 저장 온도: -30 ~ 70 °C |
| 강조하다: | CCFL 날카로운 TFT LCD 디스플레이,WLED LVDS TFT 터치 패널 |
||

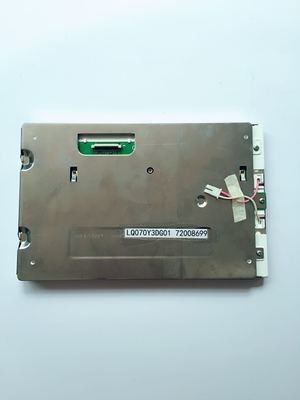

LQ070 시리즈 LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| 화면 크기: | 7.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 800×480 (RGB), WVGA | RGB 수평 스트립 | 0.1905×0.0635mm | 0.1905×0.1905 mm [133PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 152.4×91.44mm | - | 164.9×104mm | 5.0/5.3 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 15:9 | 풍경 유형 | ||
| 터치 패널: | 터치 포인트 | 신호 유형 | 컨트롤러 | 기술 |
| - | - | 터치 컨트롤러 없이 | 4선 저항 터치 | |
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 160/175g (형/최다) | - | 반등, 단단한 코팅 (3H) | ||
| 구멍과 브래킷: | 아니 | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 280 cd/m2 (타입) | TN, 보통 흰색, 전파 | 4501 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 6시 | 65/65/50/60 (형) (CR≥10) | 35 (형) (Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6485K | 16.7M (8비트) | X:0.313Y:0.329 | |
| 흰색 유니폼: | 1.10/1.30 (형/최대) ((5점) | ||
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 10K (분) | 8S3P | 3줄 | - | |
| WLED 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 25.6/28.0V (형/최대) | 20mA (형) | 1.54W (형) | ||||
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| 아니 | 패널 신호 인터페이스에 포함 | - | ||||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 1.8/2.85V (형) (VDDIO/VCI) | 10/45mA (형) (IDDIO/IVCI) | - | ||||
| 표시 신호의 전압: | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO | |||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| 평행 RGB (1 ch, 8-bit) | FPC | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| 1개 | 51개의 핀 | 0.3mm | ||||
LQ070Y3DG02 디스플레이를 지원합니다800×480 (RGB)(WVGA) 는 15:9 (W: H) 의 측면 비율을 가지고 있으며, 픽셀은 RGB 수평 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 152.4 ((W) × 91.44 ((H) mm의 활성 영역, 164의 윤곽 크기를 갖추고 있습니다.9 ((W) × 104 ((H) × 5.3(D) mm, 반등, 단단한 코팅 (3H), 순중량 160/175g (형./최대). TN, 일반적으로 흰색, 전달 LCM 제품으로서,LQ070Y3DG02는 280 cd/m2 디스플레이 밝기 4501:1 송출성 대조비율, 65/65/50/60 (형) (CR≥10) (L/R/U/D) 보는 각, 6시에서 가장 좋은 시야 방향, 응답시간 35 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정됩니다, 따라서 16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼의 48% (NTSC) 의 성능을 제공합니다.이 제품은 8S3P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 10K 시간의 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다.
