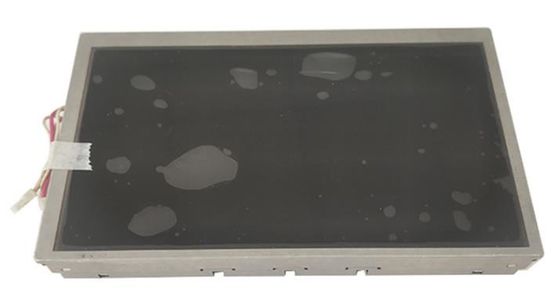

제품 상세 정보:
|
| 제조업자: | 전문가 | 모델명: | LQ070T5DR02 |
|---|---|---|---|
| 백라이트: | 2 PC CCFL, 10K 시간, 운전자 없이 | 시그널 타입: | 평행 RGB (1 ch, 6-bit), 36 핀 커넥터 |
| 화면 크기: | 7.0 인치 | 광력: | 400 cd/m2 (Typ.) |
| 화소 갯수: | 480(RGB)×240(WQVGA) 77PPI | Max. 최대. Ratings 평가: | 저장 온도: -40 ~ 85 °C 작동 온도: -30 ~ 85 °C; 진동 수준: 2.9G (28.4 m/s2) |
| 강조하다: | CCFL 날카로운 TFT LCD 디스플레이,WLED LVDS TFT 터치 패널 |
||

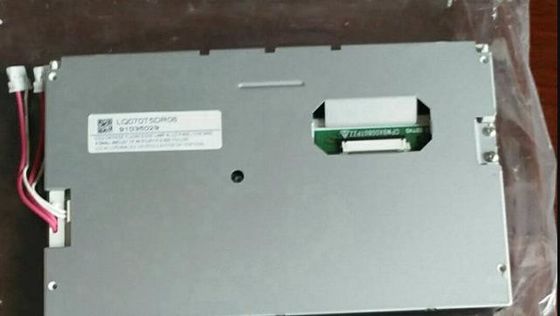

LQ070 시리즈 LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| 기본 정보: | 브랜드 | SHARP | 모델 | LQ070T5DR02 |
|---|---|---|---|---|
| 종류 | LCM a-Si TFT-LCD | 용도 | ||
| 화면 크기 | 7.0" | 별명 | - | |
| 환경: | 저장 온도 | -40 ~ 85 °C | 운영 임시 | -30 ~ 85 °C |
| RoHS | - | 진동 | 2.9G (28.4m/s2) |
| 픽셀 특징: | 결의 | 480 (RGB) × 240, WQVGA | 점 피치 (Dot Pitch) | 0.107×0.3625 (H×V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.321×0.3625 (H×V) [77PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 154.08 ((H) × 87 ((V) | 베젤 면적 ((mm) | 159.1 ((H) × 91.9 ((V) |
| 윤곽 Dim. ((mm) | 170.1 ((H) × 103.4 ((V) | 깊이 ((mm) | 150.2±0.5 | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | |
| 측면 비율 | 16:9 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 후면 장착 구멍 (4-Φ2.05) | |||
| 다른 스펙: | 무게 | 280g (최다) | 치료 | 반등, 반사 |
| 기본 정보: | 밝기 (cd/m2) | 400 (형) | 콘트라스트 비율 | 1001 (분) (전달) |
|---|---|---|---|---|
| 관점 | 65/65/40/65 (형) (CR≥5) | 표시 모드 | TN, 보통 흰색, 전파 | |
| 가장 좋은 전망 | 6시 | 응답 (ms) | 30/50 (형) (Tr/Td) | |
| 색상 성능: | 흰색 좌표 | X:0.313Y:0.329 | 색상 표시 | 262K (6비트) |
| 색 온도 | 6485K | 흰색의 균일성 | - |
| 전기 신호: | 전압 공급 | 5/10/-10V (형) ((VSH/VGH/VGL) | 현재 공급 | 35/25/-22mA (형) (ISH/IGH/IGL) | ||
|---|---|---|---|---|---|---|
| 신호 타입: | 평행 RGB (1 ch, 6-bit) | 신호 전압 | VIL≤0.9V; 2.3V≤VIH | |||
| 인터페이스 특징: | 위치 | - | 종류 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| JST | 36FLZ-RSM1-R-TB | 1개 | 36개의 핀 | 0.5mm | DRGB-36P1C6B-020A | |
| 백라이트 특징: | 형태 | 직선 | 종류 | CCFL | 위치 | 가장자리 조명 유형 (아래쪽) |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 2개 | 수명 | 10K (분) (시간) | |
| 램프 전기: | 전압 공급 | 370±40V | 현재 공급 | 6.0±0.5mA | ||
| 빈도 | 45/70KHz (분/최대) | 시작 전압 | 1300/1350V (최대) (Ta=+25/-30°C) | |||
| 소비량 | 4.5W (형) | |||||
| 인터페이스 특징: | 위치 | - | 종류 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| JST | BHR-02 ((8.0) VS-1N | 2개 | 2개의 핀 | 80.0mm | BLL-2PINS-HL | |
| 백라이트 드라이버: | 아니 | |||||

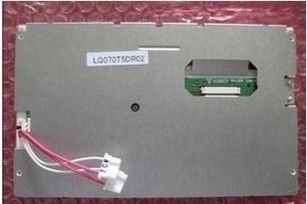

LQ070T5DR02 디스플레이를 지원합니다480 (RGB) × 240(WQVGA) 는 16:9 (W: H) 의 화면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 154.08 ((W) × 87 ((H) mm의 활성 영역, 170.1 ((W) × 103의 윤곽 크기를 갖추고 있습니다.4 ((H) × 15.7 ((D) mm, 159.1 ((W) × 91.9 ((H) mm의 보는 면적 크기, 반등, 반사, 280g (최대) 의 순량 무게의 표면 처리와 함께. TN, 일반적으로 흰색, 전송 LCM 제품으로,LQ070T5DR02 캔 400 cd/m2 화면 밝기 1001:1 송출성 대조비율, 65/65/40/65 (형) (CR≥5) (L/R/U/D) 보는 각, 6시에서 가장 좋은 시야 방향, 응답시간 30/50 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시합니다. 이 제품은 2 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템 (아래쪽) 으로 10K 시간 작업 수명,외부 백라이트 드라이버가 추가로 필요합니다..
