제품 상세 정보:
|

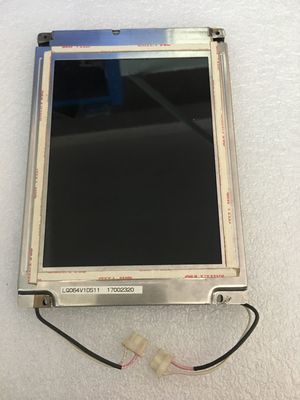

| 제조사: | 전문가 | 모델명: | LQ064V1DS11 |
|---|---|---|---|
| 광도: | 300 cd/m ² (Typ.) | 화소 갯수: | 640(RGB)×480 (VGA) 124PPI |
| 화면 크기: | 6.4 인치 | 백라이트: | 2 PC CCFL, 50K 시간, 어떤 드라이버 |
| 시그널 타입: | 대비 RGB (1 ch, 6개 비트), 연결기 30 핀 | 맥스. 평가: | 저장 임시. 다음 -25 ~ 70 'Ｃ 작동 온도. 다음 0 ~ 55 'Ｃ |
| 하이 라이트: | QVGA 날카로운 TFT LCD 디스플레이,대칭성 날카로운 TFT 패널 |
||
LQ064 시리즈 LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
| 기본 정보 : | 광도 | 300 cd/m2 (Typ.) | 대비율 | 150 : 1 (장관) (전달 가능한) |
|---|---|---|---|---|
| 잘 봅니다 | 6 시 | 응답 속도 | 20/40 (Typ.)(Tr/Td) (부인) | |
| 시야 각도 | 70/70/40/70 (Typ.)(CR≥5) | 작동 모드 | 전달 가능한 정상적으로 하얀 TN | |
| 색 성능 : | 색도 | 위스 :0.313; Y자관 :0.325 | 지원 색 | 262K (6개 비트) |
| 색 온도 | 6518K | 백색 균일도 | 1.45 (Max.) (5 점) |
| 화소 특징 : | 화소의 수 | 640(RGB)×480 [VGA] | 배열 | RGB 세로 스트라이프 |
|---|---|---|---|---|
| 도트 피치(W×H) | 0.068×0.202 밀리미터 | 화소 피치(W×H) | 0.204×0.202 밀리미터 [124PPI] | |
| 물리적 크기 : | 활동적 보기 | 130.56(W)×96.96(H) 밀리미터 | 전체적으로 희미합니다. | 178.8(W)×126.8(H) 밀리미터 |
| 베젤 오픈닝 | - | 전체 깊이 | 12.0 (Typ.) 밀리미터 | |
| 개요 특징 : | 양식 모양 | 평평한 직사각형 | 배향 | 지형 형태 |
| 양상 비율 (Ｗ :H) | 4:3 | 형태 방식 | ||
| 정착 : | 표면 장착 구멍 (4-Ф3.0) | |||
| 다른 세부 사항 : | 집단 | 275g (맥스.) | 서피스 | 하드 코팅 (3H), 반사방지 |
| 전기적이어서 신호하세요 : | 입력전류 | 250mA (Typ.)(ICC) | 입력 전압 | 5.0V (Typ.)(vcc) | ||
|---|---|---|---|---|---|---|
| 소모 | - | 신호 인터페이스 | 대비 RGB (1 ch, 6개 비트) | |||
| 신호를 위한 로직 전압 : | VIL≤0.3VCC ; 0.7VCC≤VIH | |||||
| 인터페이스 특징 : | 위치 | - | 물리적 유형 | 연결기 | ||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 양 | 핀 할당 |
| JST | 30FLS-RSM1-TB | 1 PC | 0.5 밀리미터 | 30개 핀 | DRGB-30P1C6B-030B | |
| 램프 특징 : | 램프 형태 | 일직선 | 램프 유형 | CCFL | 위치 | 에지 라이트형 (상단과 바닥) |
|---|---|---|---|---|---|---|
| 익스체인지 | - | 양 | 2 PC | 삶 | 50K(Typ.) (시간) | |
| 전기적이어서 빛나세요 : | 입력전류 | 2.0/6.0/6.5mA (민./Typ./Max.) | 입력 전압 | 360V (Typ.) | ||
| 주파수 | 20/35/60KHz (민./Typ./Max.) | 켜짐 전압 | 800/1000V (Max.)(Ta=+25/0C) | |||
| 소모 | 5.32W (Typ.) | |||||
| 인터페이스 특징 : | 위치 | - | 물리적 유형 | 연결기 | ||
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 양 | 핀 할당 |
| JST | BHR-03VS-1 | 2 PC | 4.0 밀리미터 | 3개 핀 | BLL-3PINS-hnl | |
| 백라이트 구동부 : | 부정 | |||||
LQ064V1DS11은 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 하드 코팅 (3H), 반사방지, 275g (Max.)의 정미중량의 표면 치료로, 130.56(W)×96.96(H) 밀리미터, 178.8(W)×126.8(H) 밀리미터의 외곽 라인 사이즈의 활성 영역을 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ064V1DS11은 300 cd/m2 디스플레이 밝기 150:1 전송 대비율, 70/70/40/70 (Typ.)(CR≥5) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 20/40 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 (상단과 바닥) 에지 라이트형으로서 위치되었고, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 2 PC CCFL을 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
