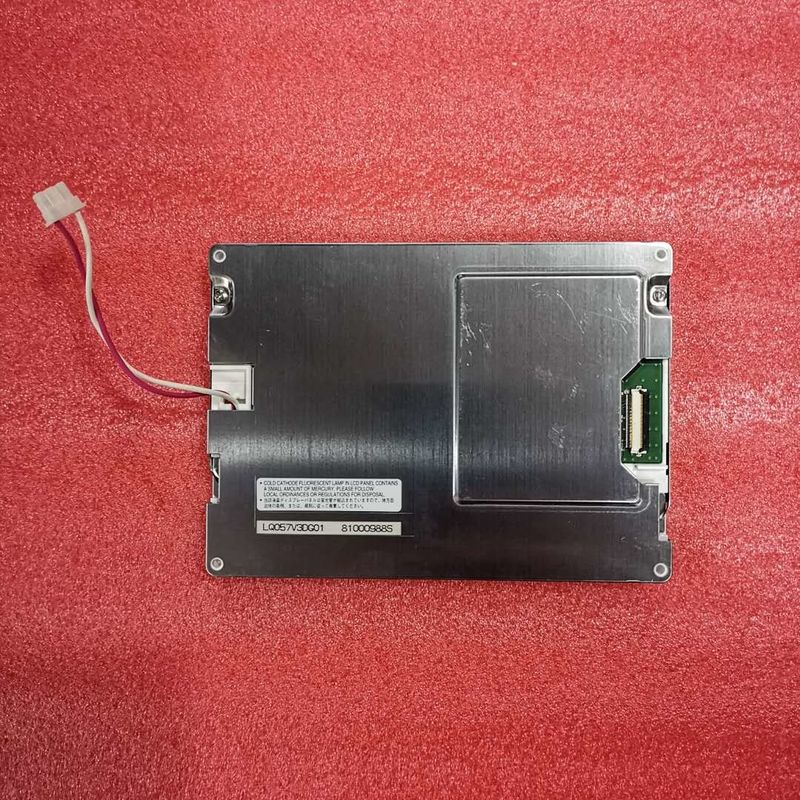

제품 상세 정보:
|
| 모델: | LQ057V3DG01 | 브랜드: | 전문가 |
|---|---|---|---|
| 광력: | 400 cd/m2 (Typ.) | 대각선 사이즈: | 5.7 인치 |
| 픽셀 포맷: | 640 ((RGB) × 480 [VGA] 141PPI | 환경: | 작동 온도: -30 ~ 80 °C; 저장 온도: -30 ~ 80 °C; 진동 수준: 2.0G (19.6 m/s2) |
| 광원: | CCFL [1개] , 5만시간 , 드라이버 없음 | 인터페이스 타입: | 병렬 RGB(1채널, 6비트), 33핀 커넥터 |
| 강조하다: | QVGA 날카로운 TFT LCD 디스플레이,대칭성 날카로운 TFT 패널 |
||
LQ057 시리즈 LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
| 화면 크기: | 5.7" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 640 (RGB) × 480, VGA | RGB 수직 스트립 | 00.060×0.180mm | 0.180×0.180 mm [141PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 115.2×86.4mm | 1210.0×92.2mm | 144×104.6mm | 12.3/13.5 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 4:3 | 풍경 유형 | ||
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 250g (최다) | - | 반등 | ||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 400 cd/m2 (형) | TN, 보통 흰색, 전파 | 6001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 12시 | 80/80/80/70 (형) (CR≥5) | 8/21 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6485K | 262K (6비트) | X:0.313Y:0.329 |
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 빛 타입 | 50K (형) | 1개 | - | - | |
| CCFL 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 610/750V (분/최대) | 5.0±0.5mA | 3.5W (형) | ||||
| 작동 주파수 | 시작 전압 | |||||
| 30/60KHz (분/최대) | 1080/1490V (최대) (Ta=+25/-30°C) | |||||
| 인터페이스 특징: | CCFL 운전자 국가 | 물리적 유형 | 인터페이스 위치 | |||
| 아니 | 커넥터 | - | ||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| JST | BHR-02 ((8.0) VS-1N | 1개 | 2개의 핀 | 80.0mm | BLL-2PINS-LH | |
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 33V (형) (VCC) | 220mA (Typ.) (ICC) | - | ||||
| 표시 신호의 전압: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| 평행 RGB (1 ch, 6-bit) | 커넥터 | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| IRISO | IMSA-9637S-33Y902 | 1개 | 33개의 핀 | 0.5mm | DRGB-33P1C6B-050A | |
LQ057V3DG01 디스플레이를 지원합니다640 (RGB) × 480(VGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 115.2 ((W) × 86.4 ((H) mm의 활성 면적, 144 ((W) × 104.6 ((H) × 13의 윤곽 크기를 갖추고 있습니다.5 ((D) mm, 121.0 ((W) × 92.2 ((H) mm의 관측 면적 크기, 안티 글래스의 표면 처리, 250g의 순량 무게 (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로,LQ057V3DG01 캔 400 cd/m2 표시 밝기 6001:1 송출성 대조비율, 80/80/80/70 (형) (CR≥5) (L/R/U/D) 보는 각, 12시 최고의 시야 방향, 응답시간 8/21 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시합니다. 이 제품은 1 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 50K 시간의 작동 시간,외부 백라이트 드라이버가 추가로 필요합니다..
