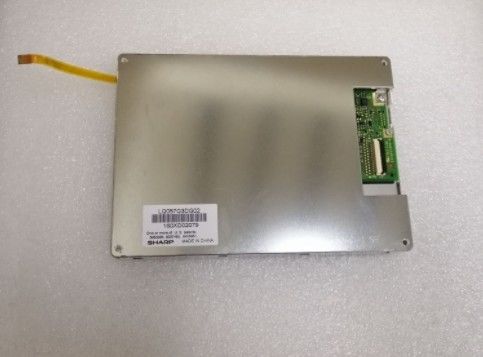

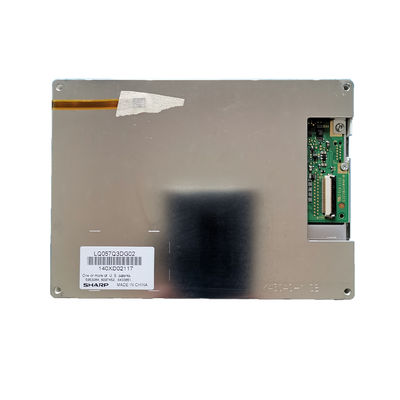

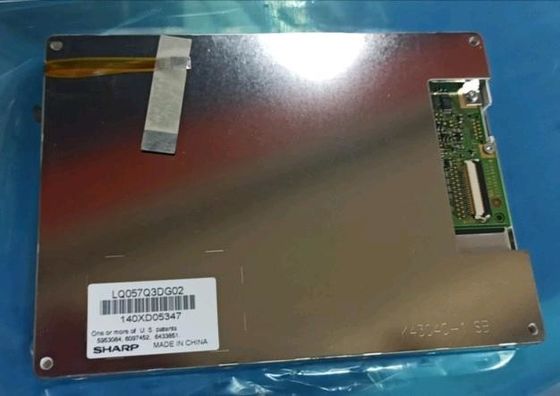

제품 상세 정보:
|
| 모델: | LQ057Q3DG02 | 브랜드: | 전문가 |
|---|---|---|---|
| 픽셀 포맷: | 320 (RGB) ×240 [QVGA] 70PPI | 대각선 사이즈: | 5.7 인치 |
| 인터페이스 타입: | CMOS (1개의 ch의 6 조금), 33대의 핀 커넥터 | 조명 공급원: | 30K 시간인 WLED [5S4P] |
| 광도: | 400cd/m ² | 환경: | 작용 온도: -30 ~ 70 °C; 저장 온도: -30 ~ 70 °C |
| 하이 라이트: | QVGA 날카로운 TFT LCD 디스플레이,대칭성 날카로운 TFT 패널 |
||
LQ057 시리즈 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| 기본 정보 : | 브랜드명 | 모델명 | 타입 | 모델 가칭 |
|---|---|---|---|---|
| 전문가 | LQ057Q3DG02 | a-SI TFT-LCD, LCM | - | |
| 최대 정격 : | 로에스 | 작동 온도 | 저장 온도 | 진동 레벨 |
| -30 ~ 70 'Ｃ | -30 ~ 70 'Ｃ | - |
| 화면 크기 : | 5.7" | |||
|---|---|---|---|---|
| 화소 특징 : | 화소 갯수 | 픽셀 포맷 | 도트 피치 (H×V) | 화소 피치 (H×V) |
| 320(RGB)×240, QVGA | RGB 세로 스트라이프 | 0.120×0.360 밀리미터 | 0.360×0.360 밀리미터 [70PPI] | |
| 기계적 치수 : | 지역 (H×V)를 드러내세요 | 베젤 오픈닝 (H×V) | 전체적인 차원 (H×V) | 전체 깊이 |
| 115.2×86.4 밀리미터 | 121.0×92.2 밀리미터 | 144×103.8 밀리미터 | 12.3±0.5 밀리미터 | |
| 개요 특징 : | 양식 모양 | 양상 비율 (Ｈ :V) | 배향 | 형태 방식 |
| 평평한 직사각형 | 4:3 | 지형 형태 | ||
| 다른 Spec : | 집단 | 패널 덮개 | 표면 처리 | |
| 210g (맥스.) | - | - | ||
| 기본 정보 : | 광도 | 작업 모드 | 대비율 |
|---|---|---|---|
| 400 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 550:1 (Typ.) (전달 가능합니다) | |
| 잘 봅니다 | 시야 각도 | 응답 시간 | |
| 12 시 | 80/80/80/65 (Typ.)(CR≥5) | 30/10 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 : | 지원 색 | 색 좌표 |
| 6485K | 262K (6개 비트) | Ｘ :0.313; Ｙ :0.329 |
| 역광 특징 : | 타입 | 위치 | 삶(시간) | 양 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 (윗쪽) | 30K(Typ.) | 5S4P | 4 문자열 | - | |
| 전기적인 WLED : | 입력 전압 | 입력전류 | 소비 전력 | |||
| 16.0/17.5V (Typ./Max.) | 20mA (Typ.) | 1.28W (Typ.) | ||||
| 인터페이스 특징 : | WLED 드라이버 상태 | 물리적 유형 | 계면 위치 | |||
| - | FPC | - | ||||
| 인터페이스 세부 사항 | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
| 1 PC | 8개 핀 | 0.5 밀리미터 | ||||
| 전기적이어서 신호하세요 : | 입력 전압 | 입력전류 | 소비 전력 | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 20/30mA (Typ.) | - | ||||
| 디스플레이 신호를 위한 전압 : | 0≤VIL≤0.1VCC ; 0.9VCC≤VIH≤VCC | |||||
| 인터페이스 특징 : | 시그널 타입 | 물리적 유형 | 계면 위치 | |||
| CMOS (1 ch, 6개 비트) | 연결기 | - | ||||
| 인터페이스 세부 사항 : | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
| IRISO | IMSA-9637S-33Y902 | 1 PC | 33개 핀 | 0.5 밀리미터 | DRGB-33P1C6B-040A | |
LQ057Q3DG02는 디스플레이 320(RGB)×240 (QVGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 115.2(W)×86.4(H) 밀리미터의 활성 영역, 121.0(W)×92.2(H) 밀리미터의 영역 크기를 보는 144(W)×103.8(H)×12.8(D) 밀리미터의 외곽 라인 사이즈, 210g (Max.)의 정미중량을 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ057Q3DG02는 400 cd/m2 디스플레이 밝기 550:1 전송 대비율, 80/80/80/65 (Typ.)(CR≥5) (L/R/U/D) 시야 각도, 12 시 위의 최고의 전망 방향과 30/10 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 (윗쪽) 에지 라이트형으로서 위치되었고, 30K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 5S4P WLED를 채택했습니다.
