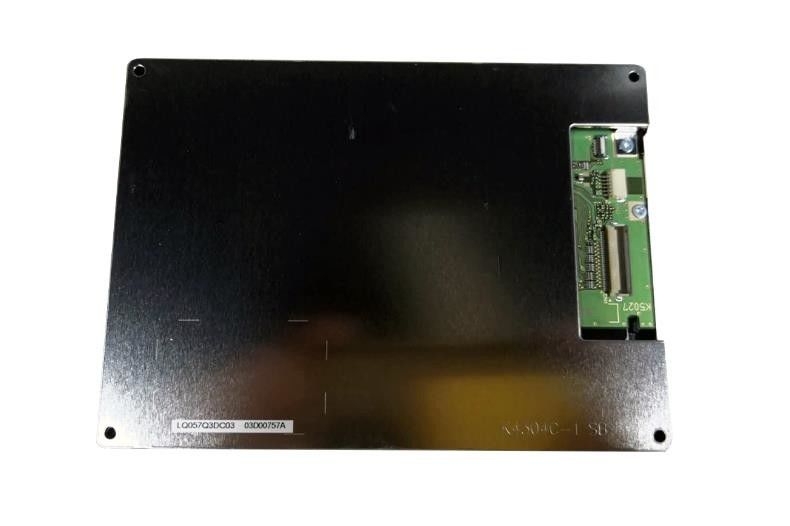

제품 상세 정보:
|
| 화면 크기: | 5.7 인치 | 모델명: | LQ057Q3DC03 |
|---|---|---|---|
| 시야 각도: | 80/80/80/65 (Typ.) | 광도: | 500 cd/m2 (Typ.) |
| 화소 갯수: | 320×240(RGB) (QVGA) 70PPI | 백라이트: | LED 드라이버로, 50K 시간인 WLED |
| 맥스. 평가: | 저장 임시 직원.: -30 ~ 80의 °C 운영하는 임시 직원.: -30 ~ 80 °C | 시그널 타입: | 평행한 RGB (1개의 ch의 6 조금), 33대의 핀 커넥터 |
| 하이 라이트: | QVGA 날카로운 TFT LCD 디스플레이,대칭성 날카로운 TFT 패널 |
||
LQ057 시리즈 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| 화소 특징 : | 픽셀 포맷 | 320×240(RGB) [QVGA] | 도트 피치 | 0.360×0.120 밀리미터 (H×V) |
|---|---|---|---|---|
| 구성 | RGB 수평 스트라이프 | 화소 피치 | 0.360×0.360 밀리미터 (H×V) [70PPI] | |
| 기계적 치수 : | 디스플레이 영역 | 115.2×86.4 밀리미터 (H×V) | 베젤 지역 | 121.0×92.2 밀리미터 (H×V) |
| 개요는 흐려집니다. | 144×104.6 밀리미터 (H×V) | 개요 깊이 | 12.3±0.5 밀리미터 | |
| 개요 특징 : | 폼 팩터 | 평평한 직사각형 | 배향 | 지형 형태 |
| 종횡비 | 4시 3분 (Ｈ :V) | 형태 방식 | ||
| 홀과 브라켓 : | 후방 장착 구멍 (4-Φ2.6) | |||
| 다른 특징 : | 중량 | 210g (맥스.) | 서피스 | 글레어 (헤이즈 0%), 하드 코팅 (2H) |
| 기본 정보 : | 밝기 | 500 cd/m2 (Typ.) | 대비율 | 350:1 (장관) (전달 가능한) |
|---|---|---|---|---|
| 시야 각도 | 80/80/80/65 (Typ.)(CR≥10) | 광학 방식 | 전달 가능한 정상적으로 하얀 TN | |
| 뷰잉 방향 | 12 시 | 응답 시간 | 30 (Typ.)(Tr+Td) (부인) | |
| 색 성능 : | 색도 | 위스 :0.313; Y자관 :0.329 | 색 번호 | 262K (6개 비트) |
| 색 온도 | 6485K | 백색 균일도 | - |
| 역광 특징 : | 램프 형태 | - | 램프 유형 | WLED | 사용 시간 | 50K(Typ.) (시간) |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | - | 위치 | 에지 라이트형 | |
| 인터페이스 특징 : | 타입 | 연결기 | 위치 | - | 램프 구동기 | 주도하는 드라이버로 |
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
| JST | SM06B-SRSS-TB(lf)(sn) | 1.0 밀리미터 | 6개 핀 | 1 PC | ||
| 전기적인 드라이버 : | 전압 입력 | 11.2/12.0/12.6V (민./Typ./Max.) | 전원 입력 | 200/250mA (Typ./Max.) | ||
| 신호 시스템 : | 대비 RGB (1 ch, 6개 비트) | 로직 전압 | 0≤VIL≤0.3VCC ; 0.7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| 전기적이어서 신호하세요 : | 전압 입력 | 3.3V (Typ.) | 전원 입력 | 10/30mA (Typ./Max.) | ||
| 인터페이스 특징 : | 타입 | 연결기 | 위치 | - | ||
| 연결기 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
| HRS | FH12-33S-0.5SH(55) | 0.5 밀리미터 | 33개 핀 | 1 PC | DRGB-33P1C6B-015A | |
LQ057Q3DC03은 디스플레이 320×240(RGB) (QVGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 수평 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 글레어 (헤이즈 0%), 하드 코팅 (2H), 210g (Max.)의 정미중량의 표면 치료로, 121.0(W)×92.2(H) 밀리미터의 영역 크기를 봐 115.2(W)×86.4(H) 밀리미터의 활성 영역, 144(W)×104.6(H)×12.8(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ057Q3DC03은 500 cd/m2 디스플레이 밝기 350:1 전송 대비율, 80/80/80/65 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 12 시 위의 최고의 전망 방향과 30 (Typ.)(Tr+Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, LED 운전사로, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 WLED를 채택했습니다.
