제품 상세 정보:
|

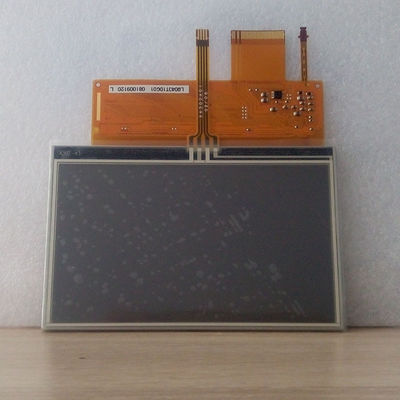

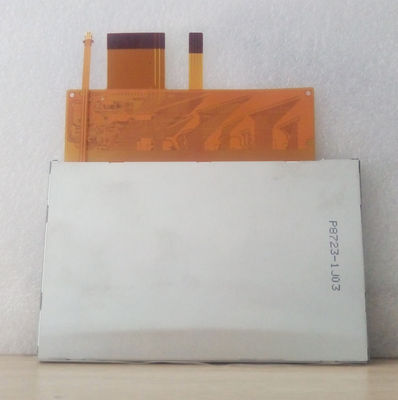

| 패널 브랜드: | 전문가 | 패널 모델: | LQ043T1DG03A |
|---|---|---|---|
| 밝기: | 500 cd/m2 (Typ.) | 패널 사이즈: | 4.3 인치 |
| 결의안: | 480(RGB)×272, WQVGA, 128PPI | 신호 인터페이스: | 대비 RGB (1 ch, 8비트), 40 핀 FPC |
| 램프 유형: | 드라이버 없이, 7K 시간인 9S1P WLED | 환경: | 작동 온도. 다음 -10 ~ 70 'Ｃ ; 저장 임시. 다음 -30 ~ 85 'Ｃ |
| 하이 라이트: | LVDS TFT 엘시디 판넬,WLED LVDS TFT 터치 패널 |
||
LQ043 시리즈 LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
| 기본 정보 : | 브랜드 | 모델 | 타입 | 모델 가칭 |
|---|---|---|---|---|
| 전문가 | LQ043T1DG03A | a-SI TFT-LCD, LCM | - | |
| 신뢰성 : | 로에스 | 작동 온도 | 저장 온도 | 내진동성 |
| -10 ~ 70 'Ｃ | -30 ~ 85 'Ｃ | - |
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 500 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 300:1 (Typ.) (전달 가능합니다) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 45/45/20/55 (Typ.)(CR≥10) | 6 시 | 30/30 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 6551K | 16.7M (8비트) | Ｘ :0.310; Ｙ :0.340 | |
| 휘도 변화량 : | 1.25/1.43 (Typ./Max.) (9 점) | ||
| 패널 사이즈 : | 4.3 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 480(RGB)×272, WQVGA | RGB 세로 스트라이프 | 0.066×0.198 밀리미터 | 0.198×0.198 밀리미터 [128PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 95.04×53.856 밀리미터 | 98.7×57.5 밀리미터 | 105.5×67.2 밀리미터 | 5.05±0.3 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 16시 9분 (Ｗ : H) | 지형 형태 | ||
| 터치스크린 : | 터치 포인트 | TP 제어기 | 시그널 타입 | 터치 기술 |
| 1개 핵심 | 터치 컨트롤러 없이 | - | 4번 와이어 저항력이 있는 터치 | |
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 62.0g (Typ.) | 무광택, 하드 코팅 (2H) | ||
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| 0.5/8.0mA (Typ.)(ICC/IAVDD) | 3.3/5.0V (Typ.)(VCC/AVDD) | - | ||||
| 디스플레이 신호를 위한 전압 : | VIL≤0.2VCC ; VIH≥0.8VCC | |||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | FPC | 대비 RGB (1 ch, 8비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| 1 PC | 0.5 밀리미터 | 40개 핀 | DRGB-40P1C8B-060B | |||
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 | 1 문자열 | 9S1P | 7K(Min.) | - | |
| 전기적인 WLED : | 전원 입력 | 전압 입력 | 소모 | |||
| 20mA (Typ.) | 28.8/31.5V (Typ./Max.) | 123mW (맥스.) | ||||
| 인터페이스 특징 : | 위치 | 타입 | WLED 드라이버 | |||
| - | FPC | 부정 | ||||
| 인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| 1 PC | 0.5 밀리미터 | 4개 핀 | BLE-4PINS-cnna | |||
LQ043T1DG03A는 디스플레이 480(RGB)×272 (WQVGA)를 16시 9분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택의 표면 치료, 하드 코팅 (2H), 62.0g (Typ.)의 정미중량으로, 98.7(W)×57.5(H) 밀리미터의 영역 크기를 봐 95.04(W)×53.856(H) 밀리미터의 활성 영역, 105.5(W)×67.2(H)×5.35(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ043T1DG03A는 500 cd/m2 디스플레이 밝기 300:1 전송 대비율, 45/45/20/55 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 30/30 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 16.7M 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 8비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, 7K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 9S1P WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
