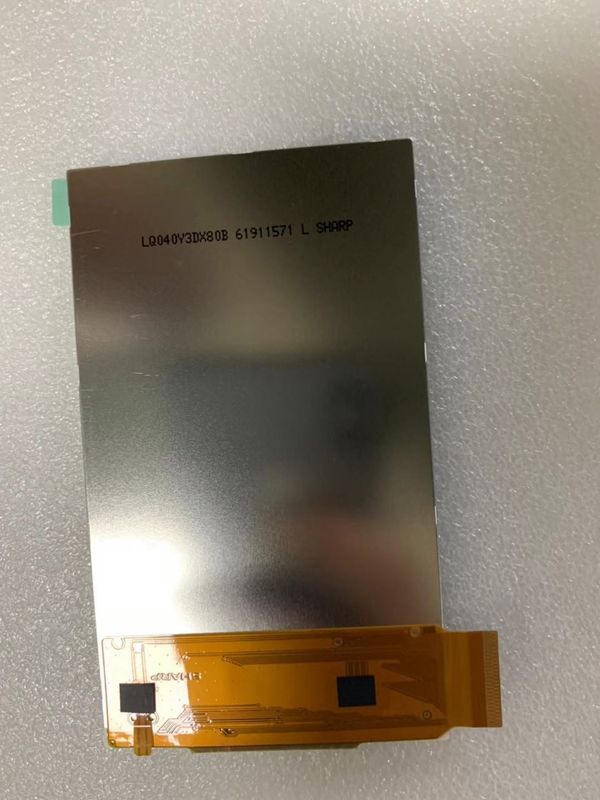

제품 상세 정보:
|
| 모델: | LQ040Y3DX80A | 대각선 사이즈: | 4.0 인치 |
|---|---|---|---|
| 브랜드: | 전문가 | 픽셀 포맷: | 480×800RGB |
| 광원: | WLED, W/O 드라이버 | 인터페이스 타입: | 병렬 RGB(1채널, 8비트) + SPI 51핀 FPC |
| 광력: | 320 cd/m2 (Typ.) | 환경: | Operating Temperature: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temperature: -30 ~ |
| 강조하다: | LVDS TFT 엘시디 판넬,WLED LVDS TFT 터치 패널 |
||
LQ040 시리즈 LQ040Y3DX80B LQ040Y3DX80A LQ040Y3DX80
| 기본 정보: | 패널 브랜드 | SHARP | 패널 모델 | LQ040Y3DX80A |
|---|---|---|---|---|
| 대각선 크기 | 4.0" | 적용 | ||
| 패널 타입 | a-Si TFT-LCD, LCM | 모델 위명 | - | |
| 신뢰성: | 운영 임시 | -20 ~ 70 °C | 저장 온도 | -30 ~ 80 °C |
| RoHS 국가 | 진동 등급 | - |
| 기본 정보: | 밝기 | 320 cd/m2 (타입) | 콘트라스트 비율 | 8001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 85/85/85/85 (형) (CR≥10) | 광적 모드 | 새로운 모드2, 보통 검은색, 송신 | |
| 관측 방향 | 대칭성 | 반응 시간 | 40 (형) ((Tr+Td) (ms) | |
| 색상 성능: | 염색성 | Wx:0.300와이:0.320 | 색상 번호 | 16.7M (8비트) |
| 색 온도 | 7351K | 흰색의 균일성 | - |
| 픽셀 특징: | 픽셀 형식 | 480 (RGB) × 800 [WVGA] | 도트 피치 | 0.036×0.108mm (H×V) |
|---|---|---|---|---|
| 구성 | RGB 수직 스트립 | 픽셀 피치 | 0.108×0.108 mm (H×V) [235PPI] | |
| 기계적 크기: | 표시 영역 | 51.84×86.4mm (H×V) | 베젤 지역 | - |
| 윤곽 Dim. | 57.14×96.85mm (H×V) | 윤곽 깊이 | 1.85±0.15mm | |
| 윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 초상화 유형 |
| 측면 비율 | 35 (H:V) | 형태 스타일 | ||
| 다른 특징: | 무게 | 21.3g (최다) | 표면 | - |
| 신호 시스템: | 평행 RGB (1 ch, 8-bit) + SPI | 논리 전압 | 0≤VIL≤0.2IOVCC; 0.8IOVCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| 전기 신호: | 전압 입력 | 2.8/1.8V (형) ((VCI/IOVCC) | 현재 입력 | - | ||
| 소비량 | 75mW (형) | |||||
| 인터페이스 특징: | 종류 | FPC | 위치 | - | ||
| FPC 세부 사항: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| 0.3mm | 51개의 핀 | 1개 | ||||
| 백라이트 특징: | 램프 모양 | 1 줄 | 램프 종류 | WLED | 수명 | - |
|---|---|---|---|---|---|---|
| 대체 | - | 금액 | - | 위치 | 가장자리 빛 타입 | |
| 램프 전기: | 전압 입력 | 25.2±0.4V | 현재 입력 | 20mA (형) | ||
| 소비량 | 504/840mW (형/최대) | |||||
| 인터페이스 특징: | 종류 | 패널 신호 인터페이스에 포함 | 위치 | - | 램프 드라이버 | 아니 |
LQ040Y3DX80A는 디스플레이를 지원합니다480 (RGB) × 800(WVGA) 는 3.5 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 51.84 ((W) × 86.4 ((H) mm의 활성 영역, 57.14 ((W) × 96의 윤곽 크기를 갖추고 있습니다.85 ((H) × 2 ((D) mm, 순중량 21.3g (최대). 새로운 모드2로, 일반적으로 검은색, 전송 LCM 제품, LQ040Y3DX80A 320 cd/m2 디스플레이 밝기 800: 1 전송 대비 비율, 85/85/85/85 (형.) (CR≥10) (L/R/U/D) 시야 각, 대칭에 대한 최고의 시야 방향 및 응답 시간은 40 (Typ.) ((Tr+Td) ms. 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정됩니다.따라서 16개의 패러다임을 나타냅니다..7M 색상, 또한 색상 범위 70% (NTSC) 의 성능. 이 제품은 외적인 백라이트 드라이버가 추가로 필요하여 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 WLED를 채택했습니다.
