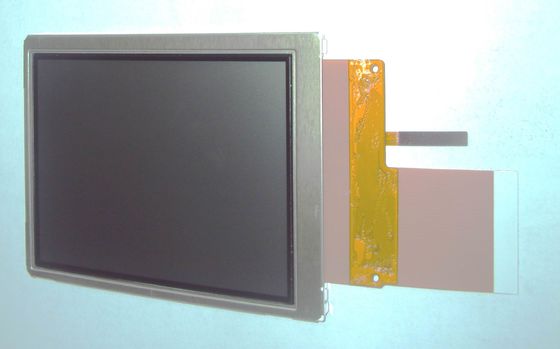

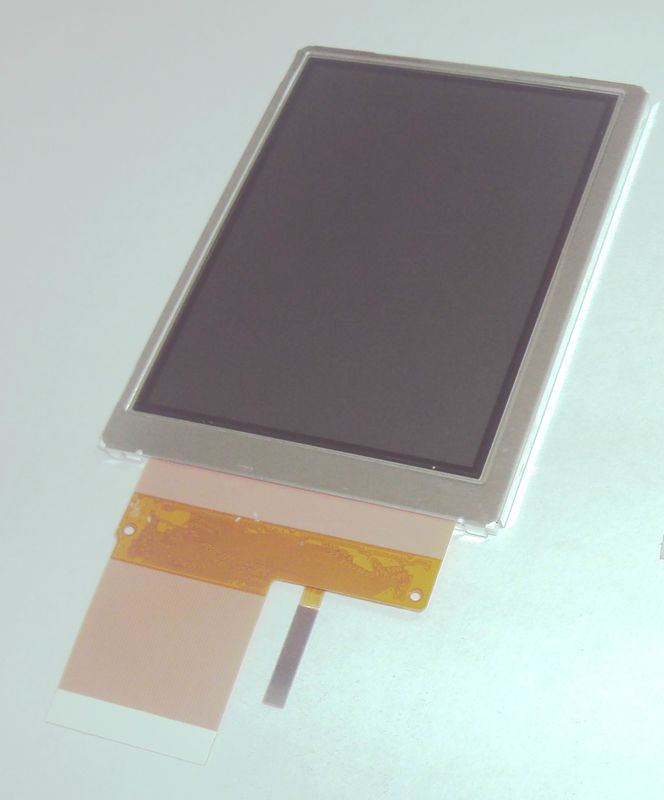

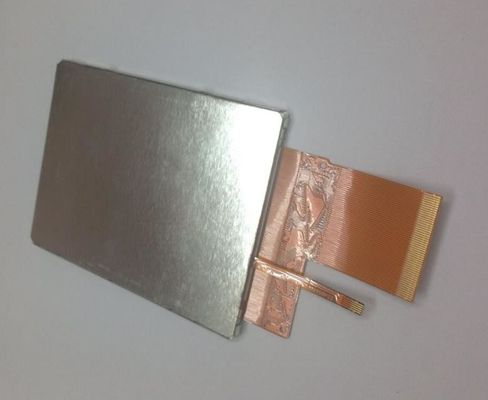

제품 상세 정보:
|
| 제조사: | 전문가 | 모델명: | LQ035Q7DB03F |
|---|---|---|---|
| 광도: | 55 cd/m2 | 화면 크기: | 3.5 인치 |
| 시그널 타입: | 평행한 RGB (1개의 ch의 6 조금), 50의 핀 FPC | 화소 갯수: | 240 (RGB) ×320 (QVGA) 113PPI |
| 백라이트: | WLED, 10K 시간, 어떤 드라이버 | 맥스. 평가: | 저장 임시. 다음 -25 ~ 70 'Ｃ 작동 온도. 다음 -10 ~ 60 'Ｃ |
| 하이 라이트: | 240×320RGB 감도가 좋은 TFT LCD 스크린,55 cd/m2 감도가 좋은 TFT LCD 스크린,LQ035Q7DB03F |
||
LQ035 시리즈 LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
| 기본 정보 : | 광도 (cd/m2) | 시야 각도 (L/R/U/D) | 응답 시간 (부인) |
|---|---|---|---|
| 55 (Typ.) | 40/40/40/50 (Typ.)(CR≥2) | 30/50 (Typ.)(Tr/Td) | |
| 가장 잘 계속 보세요 | 화면 표시 방식 | 대비율 | |
| 6 시 | 반투과형인 정상적으로 하얀 TN | 85 : 1 (Typ.) (전달 가능한) 15시 1분 (Typ.) (사려깊습니다) | |
| 디스플레이 색 : | 색 온도 | 표시색 | 하얀 좌표 |
| 6066K | 262K (6개 비트) | Ｘ :0.320; Ｙ :0.340 | |
| 성능 : | 3D 기술 | 태양광 가시성 | 반사도 |
| - | 읽기 쉬운 태양광 | 8/13% (민./Typ.) |
| 패널 사이즈 : | 3.5" | |||
|---|---|---|---|---|
| 화소 특징 : | 픽셀 포맷 | 픽셀 구성 | 화소 피치 (밀리미터) | 도트 피치 (밀리미터) |
| 240(RGB)×320 [QVGA] | RGB 세로 스트라이프 | 0.2235×0.2235 [113PPI] | 0.0745×0.2235 | |
| 기계적 치수 : | 활성 영역 (밀리미터) | 베젤 지역 (밀리미터) | 외형치수 (밀리미터) | 개요 깊이 (밀리미터) |
| 53.64(H) × 71.52(V) | 57.4(H) × 75.2(V) | 65(H) × 85(V) | 3.4±0.3 밀리미터 | |
| 개요 특징 : | 폼 팩터 | 배향 | 종횡비 | 형태 방식 |
| 평평한 직사각형 | 초상화형 | 3시 4분 (Ｈ :V) | ||
| 다른 세부 사항 : | 중량 | 패널 덮개 | 처리 | |
| 40.0g (Typ.) | - | 하드 코팅 (3H) | ||
| 램프 특징 : | 타입 | 위치 | 양 | 형태 | 삶(시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 | - | - | 10K(Typ.) | - | |
| 전기적인 WLED : | 전압 공급 | 전류 공급 | 힘 | |||
| 21.6V (Typ.), 24V (맥스.) | 15/20mA (Typ./Max.) | 324mW (Typ.) | ||||
| 인터페이스 특징 : | 위치 | 백라이트 구동부 | 타입 | |||
| - | 부정 | FPC | ||||
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 양 | 양 | 구성 |
| 0.5 밀리미터 | 5개 핀 | 1 PC | BLE-5PINS-anncn | |||
| 패널이 전기적이어서 운전합니다 : | 전압 공급 | 전류 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-10.0V (Typ.)(VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.05/-0.05mA (Typ.)(ISHA/ISHD/IDD/IEE) | - | ||||
| 인터페이스 특징 : | 위치 | 신호 | 타입 | |||
| - | 대비 RGB (1 ch, 6개 비트) | FPC | ||||
| FPC 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 양 | 양 | 구성 |
| 0.5 밀리미터 | 50개 핀 | 1 PC | ||||
LQ035Q7DB03F는 디스플레이 240(RGB)×320 (QVGA)를 3시 4분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 53.64(W)×71.52(H) 밀리미터의 활성 영역, 하드 코팅 (3H)의 표면 치료로, 57.4(W)×75.2(H) 밀리미터의 영역 크기를 보는 65(W)×85(H)×3.7(D) 밀리미터의 외곽 라인 사이즈, 40.0g (Typ.)의 정미중량을 특징으로 합니다. 정상적으로 백인인 TN으로서, 반투과형 LCM 제품, LQ035Q7DB03F는 55 cd/m2 디스플레이 밝기 85:1 전송 대비율, 15시 1분 (Typ.) 반사 명암 대비 비율, 40/40/40/50 (Typ.)(CR≥2) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 30/50 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, 10K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
