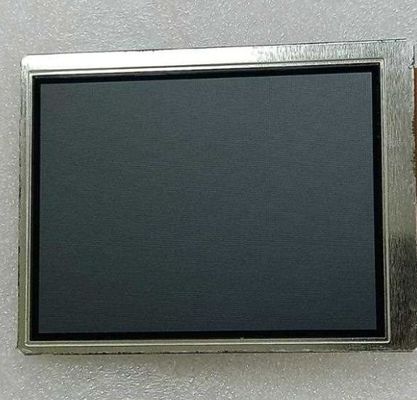

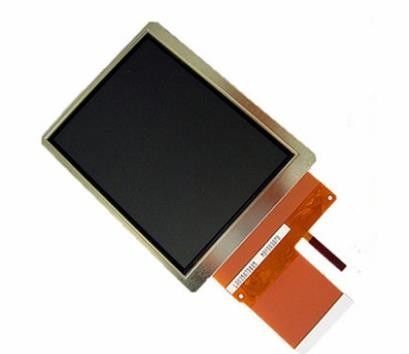

제품 상세 정보:
|
| 패널 모델: | LQ035Q7DB02R | 패널 브랜드: | 전문가 |
|---|---|---|---|
| 패널 사이즈: | 3.5 인치 | 결의: | 240(RGB)×320, QVGA, 113PPI |
| 밝기: | 50 cd/m2 (Typ.) | 신호 인터페이스: | 평행 RGB (1 ch, 6-bit), 50 핀 FPC |
| 램프 유형: | WLED, 10K 시간, 운전자 없이 | 환경: | Operating Temp.: -10 ~ 60 °C ; 작동 온도: -10 ~ 60 °C; Storage Temp.: -25 ~ 70 °C < |
| 강조하다: | LCM 240×320RGB 날카로운 TFT 엘시디 판넬,50 알 날카로운 TFT 엘시디 판넬,LQ035Q7DB02R |
||
LQ035 시리즈 LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R
| 화면 크기: | 3.5" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 240 (RGB) × 320, QVGA | RGB 수직 스트립 | 00.0745×0.2235mm | 0.2235×0.2235mm [113PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 53.64×71.52mm | 57.4×75.2mm | 65x85mm | 4.5±0.3mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 3:4 | 초상화 유형 | ||

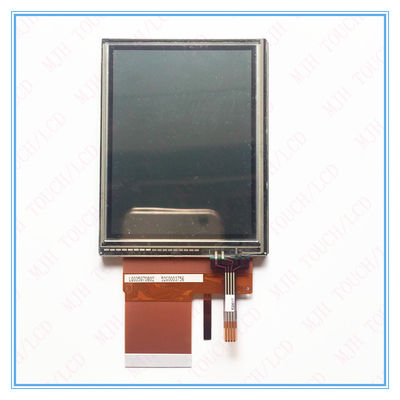

| 터치 패널: | 터치 포인트 | 신호 유형 | 컨트롤러 | 기술 |
| 1점 | - | 터치 컨트롤러 없이 | 4선 저항 터치 | |
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 50.0g (형) | - | 하드 코팅 (3H) | ||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 50 cd/m2 (타입) | TN, 보통 흰색, 반사성 | 701 (타입) (전달) 8:1 (타입) (반사) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 6시 | 40/40/40/50 (형) (CR≥2) | 30/50 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6476K | 262K (6비트) | X:0.310Y:0.350 | |
| 성능: | 3D 기술 | 외부 시력 | 반사성 |
| - | 햇빛으로 읽을 수 있다 | 7/11% (분/형) |
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 10K (형) | - | - | - | |
| WLED 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 21.6V (일본), 24V (최다) | 15/20mA (형/최대) | 324mW (형) | ||||
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| 아니 | FPC | - | ||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| 1개 | 5개의 핀 | 0.5mm | BLE-5PINS-ANNCN | |||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-10.0V (형) ((VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.10/-0.10mA (형) (ISHA/ISHD/IDD/IEE) | - | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| 평행 RGB (1 ch, 6-bit) | FPC | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| 1개 | 50개의 핀 | 0.5mm | ||||
LQ035Q7DB02R는 디스플레이를 지원합니다240 (RGB) × 320(QVGA) 는 3:4 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 53.64 ((W) × 71.52 ((H) mm의 활성 면적, 65 ((W) × 85 ((H) × 4의 윤곽 크기를 갖추고 있습니다.8 ((D) mm, 관측 면적 크기는 57.4 ((W) × 75.2 ((H) mm, 하드 코팅 (3H) 의 표면 처리, 순량 무게는 50.0g (형). TN, 일반적으로 흰색, 반사 LCM 제품으로서,LQ035Q7DB02R는 50 cd/m2 디스플레이 밝기를 701:1 송출성 대조비율, 8:1 (형) 반사성 대조비율, 40/40/40/50 (형) (CR≥2) (L/R/U/D) 보는 각도, 6시에서 가장 좋은 시야 방향, 응답시간 30/50 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정되며, 따라서 262K 색상 패러다임을 제시합니다.이 제품은 WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 10K 시간 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다.
