제품 상세 정보:
|
| 제조사: | 전문가 | 모델명: | LQ035Q1DH02 |
|---|---|---|---|
| 광도: | 400 (Typ.) (cd/m ²) | 배열: | RGB 세로줄 |
| 화면 크기: | 3.5 인치 | 백라이트: | 7S1P는 WLED, 어떤 드라이버 |
| 활동 분야 (mm): | 70.56 × 52.92 (H×V) | 맥스. 평가: | 저장 임시. 다음 -30 ~ 85 'Ｃ 작동 온도. 다음 -10 ~ 70 'Ｃ |
| 하이 라이트: | ＳＶＧＡ 감도가 좋은 TFT LCD 스크린,XGA 산업적 엘시디 판넬,LVDS TFT LCD 디스플레이 |
||
| 기초적 정보 : | 패널 브랜드 | 전문가 | 패널 모델 | LQ035Q1DH02 |
|---|---|---|---|---|
| 대각선 사이즈 | 3.5" | 애플리케이션 | ||
| 패널 형태 | a-SI TFT-LCD, LCM | 모델 가칭 | - | |
| 신뢰성 : | 작동 온도. | -10 ~ 70 'Ｃ | 저장 임시. | -30 ~ 85 'Ｃ |
| 기본 정보 : | 밝기 | 400 cd/m2 (Typ.) | 대비율 | 300:1 (Typ.) (전달 가능합니다) |
|---|---|---|---|---|
| 시야 각도 | 45/45/20/55 (Typ.)(CR≥10) | 광학 방식 | 전달 가능한 정상적으로 하얀 TN | |
| 뷰잉 방향 | 6 시 | 응답 시간 | 30/30 (Typ.)(Tr/Td) (부인) | |
| 색 성능 : | 색도 | 위스 :0.310; Y자관 :0.340 | 색 번호 | 262K (6개 비트) |
| 색 온도 | 6551K | 백색 균일도 | 1.25/1.43 (Typ./Max.) (9 점) |
| 화소 특징 : | 픽셀 포맷 | 320(RGB)×240 [QVGA] | 도트 피치 | 0.0735×0.2205 밀리미터 (H×V) |
|---|---|---|---|---|
| 구성 | RGB 세로 스트라이프 | 화소 피치 | 0.2205×0.2205 밀리미터 (H×V) [115PPI] | |
| 기계적 치수 : | 디스플레이 영역 | 70.56×52.92 밀리미터 (H×V) | 베젤 지역 | 71.16×53.52 밀리미터 (H×V) |
| 개요는 흐려집니다. | 76.9×63.9 밀리미터 (H×V) | 개요 깊이 | 4.5±0.2 밀리미터 | |
| 개요 특징 : | 폼 팩터 | 평평한 직사각형 | 배향 | 지형 형태 |
| 종횡비 | 4시 3분 (Ｈ :V) | 형태 방식 | ||
| 터치 스크린 : | 터치 포인트 | 1개 핵심 | TP 신호 | - |
| TP 제어기 | 터치 컨트롤러 없이 | 터치스크린 | 4번 와이어 저항력이 있는 터치 | |
| 다른 특징 : | 중량 | 43.0g (Typ.) | 서피스 | 무광택, 하드 코팅 (2H) |
| 신호 시스템 : | 대비 RGB (1 ch, 6은 + SPI를 물었습니다) | 로직 전압 | - | |||
|---|---|---|---|---|---|---|
| 전기적이어서 신호하세요 : | 전압 입력 | 1.8/3.3V (Typ.)(VDDIO/VCI) | 전원 입력 | 0.003/8.0mA (Typ.)(IVDDIO/IVCI) | ||
| 인터페이스 특징 : | 타입 | FPC | 위치 | - | ||
| FPC 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
| 0.3 밀리미터 | 67개 핀 | 1 PC | ||||
| 역광 특징 : | 램프 형태 | 1 문자열 | 램프 유형 | WLED | 사용 시간 | - |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 7S1P | 위치 | 에지 라이트형 | |
| 전기적이어서 빛나세요 : | 전압 입력 | 22.4/24.5V (Typ./Max.) | 전원 입력 | 24mA (Typ.) | ||
| 소모 | 538mW (Typ.) | |||||
| 인터페이스 특징 : | 타입 | 패널 신호 인터페이스에 포함됩니다 | 위치 | - | 램프 구동기 | 부정 |

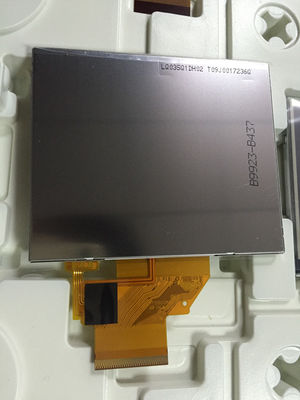

LQ035Q1DH02는 디스플레이 320(RGB)×240 (QVGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택의 표면 치료, 하드 코팅 (2H), 43.0g (Typ.)의 정미중량으로, 71.16(W)×53.52(H) 밀리미터의 영역 크기를 봐 70.56(W)×52.92(H) 밀리미터의 활성 영역, 76.9(W)×63.9(H)×4.7(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ035Q1DH02는 400 cd/m2 디스플레이 밝기 300:1 전송 대비율, 45/45/20/55 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 30/30 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 48% (NTSC)의 성능으로, 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치된 백라이트 시스템을 있는 것처럼 이 상품은 7S1P WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
