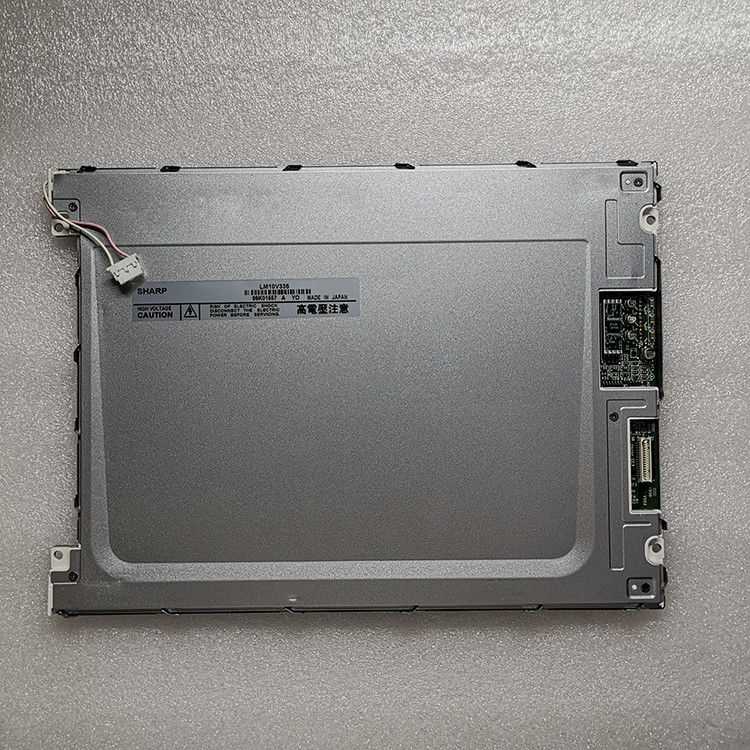

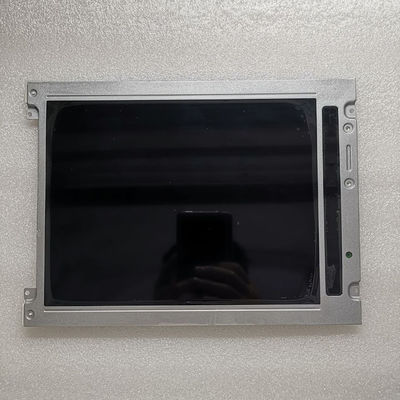

제품 상세 정보:
|
| 패널 브랜드: | 전문가 | 패널 모델: | LM10V335 |
|---|---|---|---|
| 밝기: | 70 cd/m2 (Typ.) | 패널 사이즈: | 10.4 인치 |
| 픽셀 포맷: | RGB 세로 스트라이프 | 베젤 오픈닝: | 215.2 ((W) × 162.4 ((H) mm |
| 램프 유형: | 1 PC CCFL, 25K 시간, 운전자 없이 | 신호 인터페이스: | 병렬 데이터(8비트), 31핀 커넥터 |
| 결의: | 640 (RGB) × 480, VGA, 76PPI | 환경: | 작동 온도: 0 ~ 50 °C; 저장 온도: -25 ~ 60 °C |
| 강조하다: | ＳＶＧＡ 감도가 좋은 TFT LCD 스크린,XGA 산업적 엘시디 판넬,LVDS TFT LCD 디스플레이 |
||
| 기본 세부 사항: | 제조업자 | SHARP | 모델 이름 | LM10V335 |
|---|---|---|---|---|
| 패널 타입 | CSTN-LCD, LCM | 다른 이름 | - | |
| 패널 크기 | 100.4인치 | 설계 | ||
| 최고 등급: | OP 온도 | 0 ~ 50 °C | ST 온도 | -25 ~ 60 °C |
| 진동 수준 | - | RoHS |
| 픽셀 특징: | 픽셀 수 | 640 ((RGB) × 480 [VGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 0.110×0.330mm | 픽셀 피치 (Pixel Pitch) | 0.330×0.330mm [76PPI] | |
| 물리적 크기: | 액티브 뷰 | 211.18 ((W) × 158.38 ((H) mm | 전체적으로 Dim. | 264 ((W) × 193.6 ((H) mm |
| 베젤 열기 | 215.2 ((W) × 162.4 ((H) mm | 전체 깊이 | 8.5 (최다) mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 4:3 | 형태 스타일 | ||
| 고정: | 좌측, 우측 베젤의 얼굴 장착 구멍 (4-Φ3.5) | |||
| 다른 세부 사항: | 매스 | 450g (형) | 표면 | - |
| 기본 정보: | 광력 | 70 cd/m2 (형) | 콘트라스트 비율 | 30: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | - | 반응 속도 | 220/80 (형) (Tr/Td) (ms) | |
| 관점 | 30/30/25/15 (형) ((CR≥5) | 작동 모드 | STN, 보통 검은색, 전파성 | |
| 색상 성능: | 염색성 | Wx:0.275와이:0.320 | 지원 색상 | 색상 |
| 색 온도 | 9154K | 흰색의 균일성 | - |
| 램프 특징: | 램프 모양 | 직선 | 램프 종류 | CCFL | 위치 | 가장자리 조명 유형 (올바위) |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | 1개 | 생활 | 25K (타입) (시간) | |
| 램프 전기: | 입력 전류 | 5.5mA (형) | 입력 전압 | 510V (형) | ||
| 빈도 | 20/70KHz (분/최대) | 켜기 전압 | 760/1300V (최대) (Ta=+25/0°C) | |||
| 소비량 | 2.8W (형) | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| JST | BHR-03VS-1 | 1개 | 40.0mm | 3개의 핀 | BLL-3PINS-HNL | |
| 백라이트 드라이버: | 아니 | |||||
| 전기 신호: | 입력 전류 | 210/320mA (형/최대) | 입력 전압 | 5.0V (형) | ||
|---|---|---|---|---|---|---|
| 소비량 | 1.05/1.60W (형/최대) | 신호 인터페이스 | 병렬 데이터 (8비트) | |||
| 신호의 논리 전압: | 0≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| HRS | DF9B-31P-1V | 1개 | 10.0mm | 31개의 핀 | ||
LM10V335는 디스플레이를 지원합니다640 (RGB) × 480(VGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 211.18 ((W) × 158.38 ((H) mm의 활성 면적, 264 ((W) × 193.6 ((H) × 8의 윤곽 크기를 갖추고 있습니다.5 ((D) mm, 215.2 ((W) × 162.4 ((H) mm의 시청 면적 크기, 450g의 순량 무게 (형). STN, 일반적으로 검은색, 전송 LCM 제품으로, LM10V335는 70 cd/m2 디스플레이 밝기를 제공 할 수 있습니다 30:1 송출 콘트라스트 비율, 30/30/25/15 (형) (CR≥5) (L/R/U/D) 보는 각, 220/80 (형) (Tr/Td) ms의 응답 시간, 따라서 색상 패러다임을 제시합니다.이 제품은 1 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 (최고 측면) 25K 시간의 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다.
