제품 상세 정보:
|
| 패널 모델: | LM100SS1T52 | 패널 브랜드: | 전문가 |
|---|---|---|---|
| 밝기: | 70 cd/m2 (Typ.) | 결의: | 800 ((RGB) × 600, SVGA, 99PPI |
| 패널 사이즈: | 100.0인치 | 베젤 오픈닝: | 208.0 ((W) × 157.0 ((H) mm |
| 환경: | Operating Temp.: 0 ~ 40 °C ; 작동 온도: 0 ~ 40 °C; Storage Temp.: -25 ~ 60 °C 보관 | 램프 유형: | 1 PC CCFL, 10K 시간, 운전자 없이 |
| 강조하다: | ＳＶＧＡ 감도가 좋은 TFT LCD 스크린,XGA 산업적 엘시디 판넬,LVDS TFT LCD 디스플레이 |
||
| 패널 크기: | 100.0인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 800 ((RGB) × 600, SVGA | RGB 수직 스트립 | 00.085×0.255mm | 0.255×0.255mm [99PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 203.98×152.98mm | 208.0×157.0mm | 236.8×172.5mm | 6.5±0.3mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 43 (W: H) | 풍경 유형 | ||
| 고정: | 표면 장착 구멍 (2-Φ3.0, 2-R1.5) 좌측, 우측 베일 | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 340g (형) | - | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 70 cd/m2 (형) | STN, 보통 검은색, 전파성 | 501 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 30/30/25/15 (형) ((CR≥5) | - | 220/80 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 5616K | 색상 | X:0.330Y:0.339 |
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| 165mA (형) | 3.3V (형) | 545mW (형) | ||||
| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
| - | 커넥터 | 병렬 데이터 (8비트) | ||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JAE | FI-W31P-HF | 1개 | 1.25mm | 31개의 핀 | ||
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 조명 유형 (올바위) | 직선 | 1개 | 10K (분) | - | |
| CCFL 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| 2.2/3.5ma (형/최대) | 600V (형) | 1.32W (형) | ||||
| 켜기 전압 | 램프 주파수 | |||||
| 1150/1350V (최대) (Ta=+25/0°C) | 50/80Khz (분/최대) | |||||
| 인터페이스 특징: | 위치 | 종류 | CCFL 운전자 | |||
| - | 커넥터 | 아니 | ||||
| 인터페이스 세부 정보 | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JST | BHR-03VS-1 | 1개 | 40.0mm | 3개의 핀 | BLL-3PINS-LNH | |

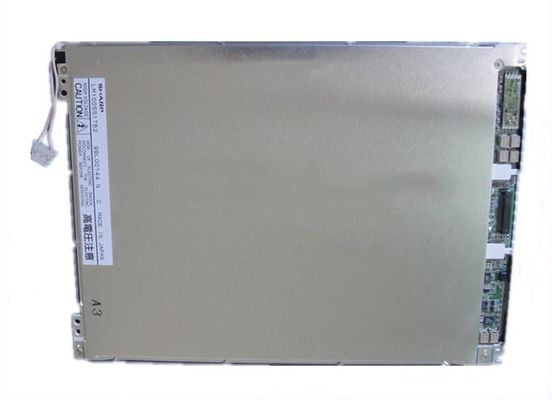

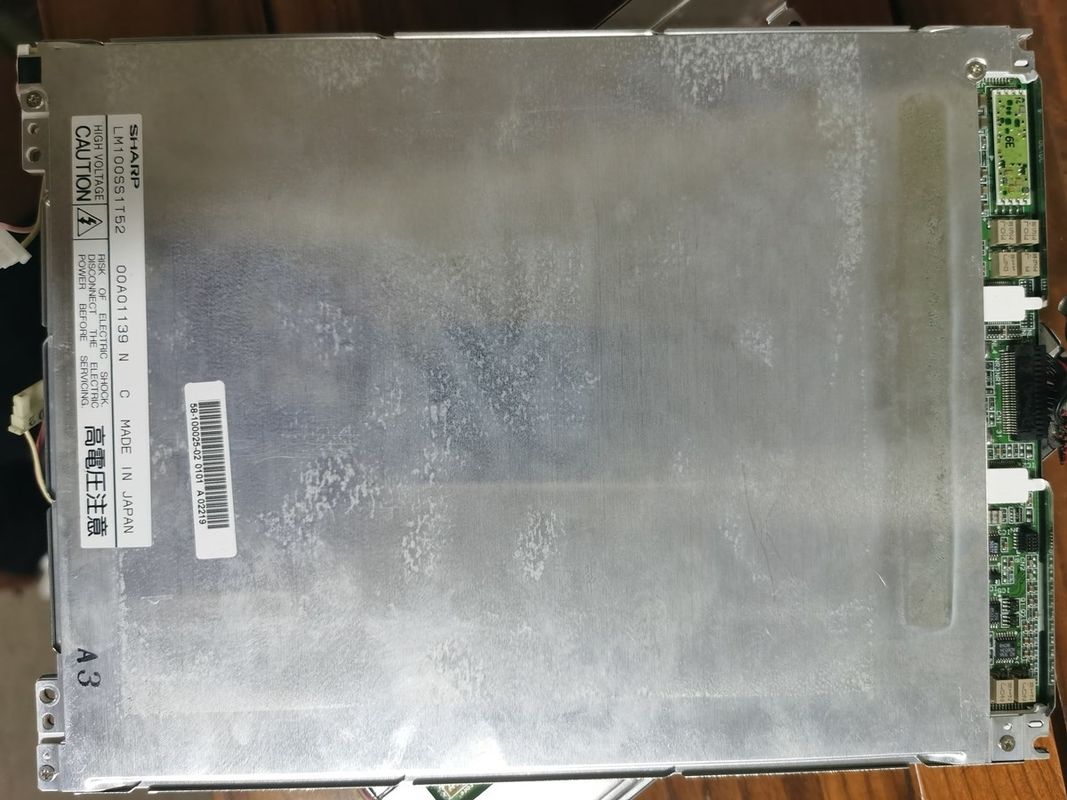

LM100SS1T52 디스플레이 지원800 (RGB) × 600(SVGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 203.98 ((W) × 152.98 ((H) mm의 활성 영역, 236.8 ((W) × 172의 윤곽 크기를 갖추고 있습니다.5 ((H) × 6.8 ((D) mm, 관측 면적 크기는 208.0 ((W) × 157.0 ((H) mm, 순량 무게는 340g (형). STN, 일반적으로 검은색, 전송 LCM 제품으로서, LM100SS1T52는 70 cd/m2 디스플레이 밝기를 제공 할 수 있습니다. 50:1 송출 콘트라스트 비율, 30/30/25/15 (형) (CR≥5) (L/R/U/D) 보는 각, 220/80 (형) (Tr/Td) ms의 응답 시간, 따라서 색상 패러다임을 제시합니다.이 제품은 1pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 (올라쪽) 10K 시간의 작업 수명, 외부 백라이트 드라이버는 추가로 필요합니다.
