제품 상세 정보:
|
| 제조업자: | 전문가 | 모델명: | LM057QC1T01 |
|---|---|---|---|
| 광력: | 180 cd/m2 (Typ.) | 화면 크기: | 5.7 인치 |
| 화소 갯수: | 320 (RGB) × 240 (QVGA) 70PPI | 시그널 타입: | 병렬 데이터 (8비트), 15핀 커넥터 |
| 백라이트: | 1 PC CCFL, 25K 시간, 운전자 없이 | Max. 최대. Ratings 평가: | 저장 온도: -25 ~ 60 °C 작동 온도: 0 ~ 50 °C |
| 강조하다: | WLED 높은 광도 LCD 디스플레이,CCFL TFT LCD 스크린,ＳＶＧＡ 날카로운 TFT LCD 디스플레이 |
||
| 픽셀 특징: | 결의 | 320 ((RGB) × 240, QVGA | 점 피치 (Dot Pitch) | 0.120×0.360 (H×V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.360×0.360 (H×V) [70PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 115.2 ((H) × 86.4 ((V) | 베젤 면적 ((mm) | 121.3 ((H) × 92.6 ((V) |
| 윤곽 Dim. ((mm) | 154.6 ((H) × 114.8 ((V) | 깊이 ((mm) | 80.3±0.5 | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | |
| 측면 비율 | 43 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 표면 장착 구멍 (2-Φ3.2, 2-R1.6) | |||
| 다른 스펙: | 무게 | 200g (형) | 치료 | - |
| 전기 신호: | 전압 공급 | 3.3/5.0V (형) (VDD) | 현재 공급 | 1.5/3.0mA (형) 3.3V/5.0V (IDD) | ||
|---|---|---|---|---|---|---|
| 신호 타입: | 병렬 데이터 (8비트) | 신호 전압 | - | |||
| 인터페이스 특징: | 위치 | - | 종류 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| 모렉스 | 53261-1510 | 1개 | 15개의 핀 | 1.25mm | ||
| 기본 정보: | 밝기 (cd/m2) | 180 (형) | 콘트라스트 비율 | 401 (형) (전달) |
|---|---|---|---|---|
| 관점 | 50/50/35/60 (형) (CR≥2) | 표시 모드 | STN, 보통 검은색, 전파성 | |
| 가장 좋은 전망 | 6시 | 응답 (ms) | 450/100 (형) ((Tr/Td) | |
| 색상 성능: | 흰색 좌표 | X:0.320Y:0.330 | 색상 표시 | 색상 |
| 색 온도 | 6116K | 흰색의 균일성 | - |
| 백라이트 특징: | 형태 | 직선 | 종류 | CCFL | 위치 | 가장자리 조명 유형 (아래쪽) |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 1개 | 수명 | 25K (타입) (시간) | |
| 램프 전기: | 전압 공급 | 400V (형) | 현재 공급 | 4.0/6.0/6.5mA (분/형/최대) | ||
| 빈도 | 40/80KHz (분/최대) | 시작 전압 | 650/770V (최대) (Ta=+25/0°C) | |||
| 소비량 | 2.4W (형) | |||||
| 인터페이스 특징: | 위치 | - | 종류 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| JST | BHR-03VS-1 | 1개 | 3개의 핀 | 40.0mm | BLL-3PINS-HNL | |
| 백라이트 드라이버: | 아니 | |||||

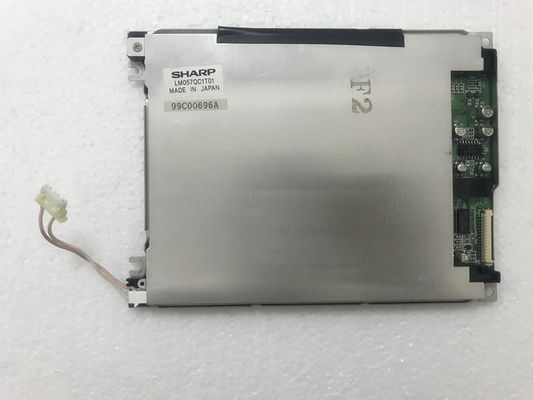

LM057QC1T01 디스플레이 지원320 (RGB) × 240(QVGA) 는 4:3 (W: H) 의 측면 비율로, 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 115.2 ((W) × 86.4 ((H) mm의 활성 면적, 154.6 ((W) × 114.8 ((H) mm의 윤곽 크기를 갖추고 있습니다.,시청 면적 크기는 121.3 ((W) × 92.6 ((H) mm, 순중량은 200g (형). STN, 일반적으로 검은색, 전송 LCM 제품으로, LM057QC1T01은 180 cd/m2 디스플레이 밝기를 제공 할 수 있습니다:1 송출 콘트라스트 비율, 50/50/35/60 (형) (CR≥2) (L/R/U/D) 보는 각, 6 시에서 최고의 시야 방향, 그리고 450/100 (형) (Tr/Td) ms의 응답 시간, 따라서 색상 패러다임을 제시합니다.이 제품은 1 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 (아래쪽) 25K 시간의 작업 수명, 외부 백라이트 드라이버는 추가로 필요합니다.
