제품 상세 정보:
|
| 모델: | LM057QB1T10 | 대각선 사이즈: | 5.7INCH |
|---|---|---|---|
| 광도: | 150 cd/m ² (Typ.) | 픽셀 포맷: | 320×240 [QVGA] 70PPI |
| 희미한 개략.: | 166(H)×109(V) ×7.5(D) 밀리미터 | 조명 공급원: | W/O 드라이버인 WLED [1S6P] |
| 인터페이스 타입: | 병렬 데이터 (4개 비트) 12 핀 FPC | 환경: | 작동 온도 : 0 ~ 50 'Ｃ ; 저장 온도 : -25 ~ 60 'Ｃ |
| 하이 라이트: | WLED 높은 광도 LCD 디스플레이,CCFL TFT LCD 스크린,ＳＶＧＡ 날카로운 TFT LCD 디스플레이 |
||
| 기본 정보 : | 제조사 | 패널 모델 | 패널 형태 | 가칭 |
|---|---|---|---|---|
| 전문가 | LM057QB1T10 | FSTN-LCD, LCM | - | |
| 환경 : | 로에스 주 | 작동 온도. | 저장 임시. | 진동 레벨 |
| 0 ~ 50 'Ｃ | -25 ~ 60 'Ｃ | - |
| 패널 사이즈 : | 5.7" | |||
|---|---|---|---|---|
| 화소 특징 : | 픽셀 포맷 | 픽셀 구성 | 화소 피치 (밀리미터) | 도트 피치 (밀리미터) |
| 320×240 [QVGA] | 사각형 | 0.360×0.360 [70PPI] | 0.360×0.360 | |
| 기계적 치수 : | 활성 영역 (밀리미터) | 베젤 지역 (밀리미터) | 외형치수 (밀리미터) | 개요 깊이 (밀리미터) |
| 115.17(H) × 86.37(V) | 121.0(H) × 91.6(V) | 166(H) × 109(V) | 7.5 (최대) 밀리미터 | |
| 개요 특징 : | 폼 팩터 | 배향 | 종횡비 | 형태 방식 |
| 평평한 직사각형 | 지형 형태 | 4시 3분 (Ｈ :V) | ||
| 다른 세부 사항 : | 중량 | 패널 덮개 | 처리 | |
| 160g (Typ.) | - | - | ||
| 기본 정보 : | 광도 (cd/m2) | 시야 각도 (L/R/U/D) | 응답 시간 (부인) |
|---|---|---|---|
| 150 (Typ.) | 40/40/25/40 (Typ.)(CR≥2) | 190/210 (Typ.)(Tr/Td) | |
| 가장 잘 계속 보세요 | 화면 표시 방식 | 대비율 | |
| - | 전달 가능한 하얀 (부정적인) 흑인들 /인 STN | 6 : 1 (Typ.) (전달 가능합니다) | |
| 디스플레이 색 : | 색 온도 | 표시색 | 하얀 좌표 |
| - | 단색 | - |
| 램프 특징 : | 타입 | 위치 | 양 | 형태 | 삶(시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 | 1S6P | 대비 | - | - | |
| 전기적인 WLED : | 전압 공급 | 전류 공급 | 힘 | |||
| 3.4/3.9V (Typ./Max.) | 120mA (Typ.) | |||||
| 인터페이스 특징 : | 위치 | 백라이트 구동부 | 타입 | |||
| - | 부정 | 연결기 | ||||
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 양 | 양 | 구성 |
| JST | BHR-03VS-1 | 4.0 밀리미터 | 3개 핀 | 1 PC | BLE-3PINS-ANC | |
| 패널이 전기적이어서 운전합니다 : | 전압 공급 | 전류 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 5.0V (Typ.) | 1.2/1.8mA (Typ./Max.) | 46/70mW (Typ./Max.) | ||||
| 인터페이스 특징 : | 위치 | 신호 | 타입 | |||
| - | 병렬 데이터 (4개 비트) | FPC | ||||
| FPC 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 양 | 양 | 구성 |
| 1.25 밀리미터 | 12개 핀 | 1 PC | ||||

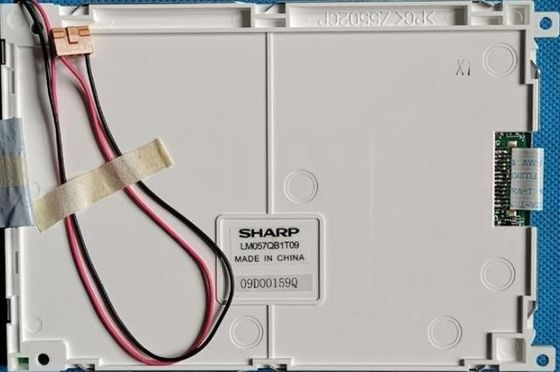

LM057 시리즈 LM057QB1T10 LM057QB1T09
LM057QB1T10은 디스플레이 320×240 (QVGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 사각형에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 115.17(W)×86.37(H) 밀리미터의 활성 영역, 121.0(W)×91.6(H) 밀리미터의 영역 크기를 보는 166(W)×109(H)×7.5(D) 밀리미터의 외곽 라인 사이즈, 160g (Typ.)의 정미중량을 특징으로 합니다. 검은 / 백인 (부정하세요) STN으로서, 전달 가능한 LCM 제품, LM057QB1T10은 그러므로 흑백 컬러의 팔레트를 제공하는 190/210 (Typ.)(Tr/Td) 미스 콤마의 150 cd/m2 디스플레이 밝기 6시 1분 전송 대비율과 40/40/25/40 (Typ.)(CR≥2) (L/R/U/D) 시야 각도와 응답 시간을 제공할 수 있습니다. 그것이 에지 라이트형으로서 위치된 백라이트 시스템을 있는 것처럼 이 상품은 1S6P WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
