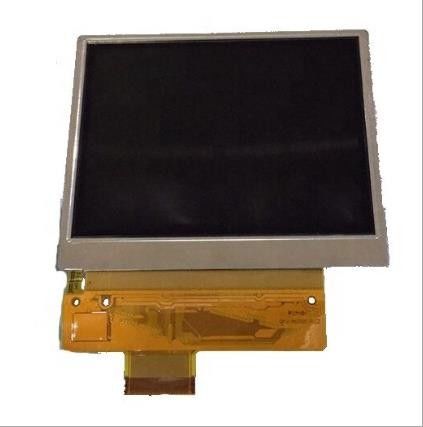

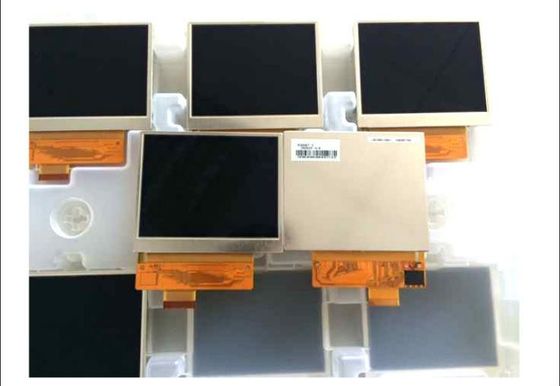

제품 상세 정보:
|
| 모델명: | LQ036Q1DA01 | 화면 크기: | 3.6 인치 |
|---|---|---|---|
| 배열: | RGB 세로줄 | 광도: | 280 cd/m ² (Typ.) |
| 개략 (mm): | 82.8 × 69.7 (H×V×D) | 백라이트: | 7S1P는 WLED, 어떤 드라이버 |
| 화소 갯수: | 320(RGB)×240 (QVGA) 112PPI | 맥스. 평가: | 보관 온도 : -20 ~ 70 ° C 작동 온도 : -10 ~ 60 ° C |
| 하이 라이트: | WLED 높은 광도 LCD 디스플레이,CCFL TFT LCD 스크린,ＳＶＧＡ 날카로운 TFT LCD 디스플레이 |
||
| 패널 사이즈 : | 3.6 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 320(RGB)×240, QVGA | RGB 세로 스트라이프 | 0.076×0.227 밀리미터 | 0.227×0.227 밀리미터 [112PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 72.5×54.4 밀리미터 | 77.0×59.0 밀리미터 | 82.8×69.7 밀리미터 | 3.3 (Typ.) 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 4시 3분 (Ｗ : H) | 지형 형태 | ||
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 37.0g (Typ.) | 하드 코팅 (3H) | ||
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| 3.5/1.4/0.04/-0.04mA (Typ.)(ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-12.0V (Typ.)(VSHA/VSHD/VDD/VEE) | - | ||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | FPC | 대비 RGB (1 ch, 6개 비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| 1 PC | 51개 핀 | |||||
| 프레임 속도 : | 60Hz |
|---|---|
| 역주사 : | 예 (U/D, L/R) |
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 280 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 500:1 (Typ.) (전달 가능합니다) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 80/80/80/50 (Typ.)(CR≥5) | 6 시 | 15/30 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 7351K | 262K (6개 비트) | Ｘ :0.300; Ｙ :0.320 | |
| 1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
| 45% | 62% | 47% | |
| DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
| 47% | 34% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 | 1 문자열 | 7S1P | - | - | |
| 전기적인 WLED : | 전원 입력 | 전압 입력 | 소모 | |||
| 17/20mA (Typ./Max.) | 25.9/29.4V (Typ./Max.) | 440/588mW (Typ./Max.) | ||||
| 인터페이스 특징 : | 위치 | 타입 | WLED 드라이버 | |||
| - | 패널 신호 인터페이스에 포함됩니다 | 부정 | ||||
LQ036Q1DA01은 디스플레이 320(RGB)×240 (QVGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 72.5(W)×54.4(H) 밀리미터의 활성 영역, 하드 코팅 (3H)의 표면 치료로, 77.0(W)×59.0(H) 밀리미터의 영역 크기를 보는 82.8(W)×69.7(H) 밀리미터의 외곽 라인 사이즈, 37.0g (Typ.)의 정미중량을 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ036Q1DA01은 280 cd/m2 디스플레이 밝기 500:1 전송 대비율, 80/80/80/50 (Typ.)(CR≥5) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 15/30 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 45% (NTSC)의 성능으로, 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치된 백라이트 시스템을 있는 것처럼 이 상품은 7S1P WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
