제품 상세 정보:
|
| 브랜드: | 치메이 이루스 | 대각선 사이즈: | 5.6" |
|---|---|---|---|
| 결의: | 640 (RGB) × 480, VGA 143PPI | 활동 영역: | |
| 밝기: | 350 cd/m2 (Typ.) | 시야 각도: | 70/70/50/70 (Typ.)(CR≥10) |
| 입력 전압: | 환경: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < |

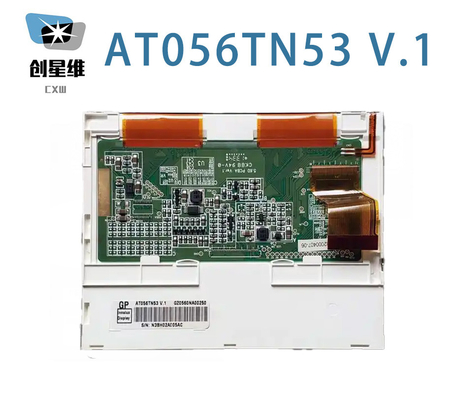

| 기본 정보: | 브랜드 | 모델 | AT056TN53 V1 | |
|---|---|---|---|---|
| 종류 | LCM a-Si TFT-LCD | 용도 |
|
|
| 화면 크기 | 5.6" | 별명 | AT056TN53 V1 | |
| 환경: | 저장 온도 | -30 ~ 80 °C | 운영 임시 | -20 ~ 70 °C |
| 픽셀 특징: | 결의 | 640 (RGB) × 480, VGA | 점 피치 (Dot Pitch) | 00.0588 × 0.1764 (H × V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.1764×0.1764 (H×V) [143PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 112.896 ((H) × 84.672 ((V) | 베젤 면적 ((mm) | 115.90 ((H) × 87.67 ((V) |
| 윤곽 Dim. ((mm) | 126.5 ((H) × 100 ((V) | 깊이 ((mm) | 50.7±0.3 | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | |
| 측면 비율 | 43 (H:V) | 방향성 | 풍경 유형 | |
| 다른 스펙: | 무게 | 83.1g (형) | 치료 | 반등 |
| 기본 정보: | 밝기 (cd/m2) | 350 (형) | 콘트라스트 비율 | 5001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 70/70/50/70 (형) (CR≥10) | 표시 모드 | TN, 보통 흰색, 전파 | |
| 가장 좋은 전망 | 6시 | 응답 (ms) | 10/15 (형) | |
| 색상 성능: | 흰색 좌표 | X:0.310Y:0.330 | 색상 표시 | 262K (6비트) |
| 색 온도 | 6638K | 흰색의 균일성 | 1.33/1.43 (형/최대) (점 9) |
| 전기 신호: | 전압 공급 | 33V (형) (VCC) | 현재 공급 | 200/250mA (형/최대) (ICC) | ||
|---|---|---|---|---|---|---|
| 소비량 | 660mW (형) | |||||
| 신호 타입: | 평행 RGB (1 ch, 6-bit) | 신호 전압 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||
| 인터페이스 특징: | 위치 | - | 종류 | FPC | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| 1개 | 40개의 핀 | 0.5mm | DRGB-40P1C6B-260B | |||
| 백라이트 특징: | 형태 | - | 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | - | 수명 | 20K (분) (시간) | |
| 인터페이스 특징: | 위치 | - | 종류 | 신호 인터페이스에 포함 | ||
| 백라이트 드라이버: | LED 드라이버 | |||||
| 운전자 전기: | 전압 공급 | 5.0±0.2V | 현재 공급 | 380/450mA (형/최대) | ||
| 소비량 | 1.90W (형) | |||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 112.896 ((W) × 84.672 ((H) mm의 활성 영역, 126.5 ((W) × 100 ((H) × 6 ((D) mm의 윤곽 크기, 115의 시청 영역 크기를 갖추고 있습니다.90 ((W) × 87.67 ((H) mm, 안티글러의 표면 처리, 83.1g의 순량 무게 (형). TN, 일반적으로 흰색, 전송 LCM 제품으로, AT056TN53 V.1 350 cd/m2 디스플레이 밝기 500를 제공할 수 있습니다:1 송출 콘트라스트 비율, 70/70/50/70 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 10/15 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 50% (NTSC) 의 성능을 제공합니다.이 제품은 WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 20K 시간의 작동 수명을 가지고 있습니다., LED 드라이버와 함께. AT056TN53 V.1은 신호 입력 시스템으로 병렬 RGB (1 ch, 6-bit) 를 사용하며, 40 핀 FPC로 3.3V (VCC) 의 전원 공급 전압으로 연결됩니다.
