제품 상세 정보:
|
| 대각선 사이즈: | 7.0" | 결의: | 1024년, WSVGA 169PPI |
|---|---|---|---|
| 활동 영역: | 153.6(W)×90(H) 밀리미터 | 광력: | 350 cd/m2 (Typ.) |
| 시야 각도: | 75/75/70/75 (형) ((CR≥10) | Max. 최대. Ratings 평가: | 보관 온도: -30 ~ 70 °C 작동 온도: -20 ~ 60 °C |
| 베젤 오픈닝: |

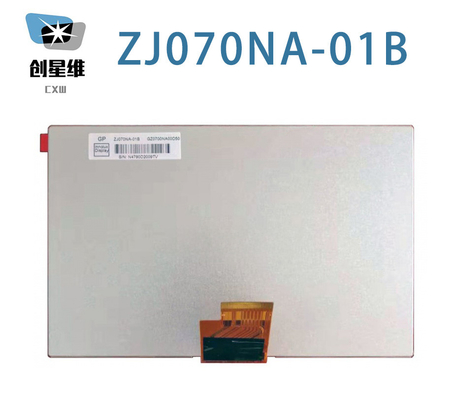

| 기본 정보: | 브랜드 | 모델 | ZJ070NA-01B | |
|---|---|---|---|---|
| 종류 | LCM a-Si TFT-LCD | 용도 |
|
|
| 화면 크기 | 7.0" | 별명 | - | |
| 환경: | 저장 온도 | -30 ~ 70 °C | 운영 임시 | -20 ~ 60 °C |
| 픽셀 특징: | 결의 | 1024 (RGB) × 600, WSVGA | 점 피치 (Dot Pitch) | 00.050 × 0.150 (H × V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.150×0.150 (H×V) [169PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 153.6 ((H) × 90 ((V) | 베젤 면적 ((mm) | 156.4 ((H) × 92.8 ((V) |
| 윤곽 Dim. ((mm) | 165.75 ((H) × 105.39 ((V) | 깊이 ((mm) | 30.4±0.2 | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | |
| 측면 비율 | 17:10 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 아니 | |||
| 다른 스펙: | 무게 | 113g | 치료 | |
| 기본 정보: | 밝기 (cd/m2) | 350 (형) | 콘트라스트 비율 | 7001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 75/75/70/75 (형) ((CR≥10) | 표시 모드 | TN, 보통 흰색, 전파 | |
| 가장 좋은 전망 | 6시 | 응답 (ms) | 10/15 (형) | |
| 색상 성능: | 흰색 좌표 | X:0.310Y:0.330 | 색상 표시 | 16.7M (8비트) |
| 색 온도 | 6638K | 흰색의 균일성 | 1.33/1.43 (형/최대) (점 9) |
| 전기 신호: | 전압 공급 | 3.3/11.0/20.0/-6.8V (형) (DVDD/AVDD/VGH/VGL) | 현재 공급 | - | ||
|---|---|---|---|---|---|---|
| 소비량 | 0.35W (형) | |||||
| 신호 타입: | LVDS (1 ch, 8-bit) | 신호 전압 | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||
| 인터페이스 특징: | 위치 | - | 종류 | FPC | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| 1개 | 40개의 핀 | 0.5mm | ||||
| 백라이트 특징: | 형태 | 배열 | 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 3S8P | 수명 | 20K (분) (시간) | |
| 램프 전기: | 전압 공급 | 9.3/10.2V (형/최대) | 현재 공급 | 160/170mA (형/최대) | ||
| 소비량 | 1.5W (형) | |||||
| 인터페이스 특징: | 위치 | - | 종류 | 신호 인터페이스에 포함 | ||
| 백라이트 드라이버: | 아니 | |||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 153.6 ((W) × 90 ((H) mm의 활성 영역, 165.75 ((W) × 105.39 ((H) × 3.6 ((D) mm의 윤곽 크기, 156의 시청 영역 크기를 갖추고 있습니다.4 ((W) × 92.8 ((H) mm, 순량 무게 113g. TN, 일반적으로 흰색, 전송 LCM 제품으로, ZJ070NA-01B는 350 cd/m2 디스플레이 밝기 700: 1 전송 대비 비율, 75/75/70/75 (형.) (CR≥10) (L/R/U/D) 시야 각, 가장 좋은 시야 방향은 6시, 반응 시간은 10/15 (Typ.) ((Tr/Td) ms. 회색 스kala 또는 하위 픽셀의 밝기는 각 점에 대해 8비트 회색 스kala 신호로 결정됩니다.따라서 16개의 패러다임을 나타냅니다..7M 색상. 이 제품은 3S8P WLED를 채택하여 엣지 라이트 유형으로 배치되었으며 20K 시간 작업 수명이 있으며, 외부 백라이트 드라이버가 추가로 필요합니다.ZJ070NA-01B는 LVDS를 사용합니다 (1 ch, 8-비트) 는 신호 입력 시스템으로, 3.3/11.0/20.0/-6.8V의 전원 공급 전압으로 40 핀 FPC로 연결되어 있습니다.
