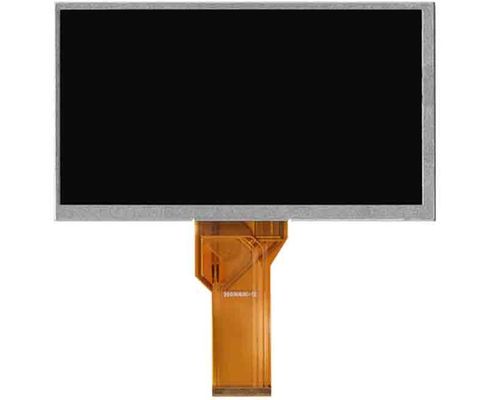

제품 상세 정보:
|
| 브랜드: | 이노룩스 | 대각선 사이즈: | 7.0" |
|---|---|---|---|
| 결의: | 1024년, WSVGA 169PPI | 활동 영역: | 153.6(W)×90(H) 밀리미터 |
| 광력: | 500 cd/m2 (Typ.) | 시야 각도: | 75/75/70/75 (형) ((CR≥10) |
| Max. 최대. Ratings 평가: | 저장 온도: -30 ~ 80 °C 작동 온도: -30 ~ 80 °C |
| 기본 정보: | 브랜드 | 모델 | 종류 | 모델 위명 |
|---|---|---|---|---|
| ZJ070NA-01P | a-Si TFT-LCD, LCM | - | ||
| 신뢰성: | RoHS | 작동 온도 | 저장 온도 | 진동 저항 |
| -30 ~ 80 °C | -30 ~ 80 °C |
| 패널 크기: | 70.0인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 1024 (RGB) × 600, WSVGA | RGB 수직 스트립 | 00.050×0.150mm | 0.150×0.150 mm [169PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 153.6×90mm | 156.4×92.8mm | 1650.75×105.39mm | 40.80±0.3mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 17:10 (W: H) | 풍경 유형 | ||
| 고정: | 아니 | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 156g | 반사 (무개 0%) | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 500 cd/m2 (일반) | TN, 보통 흰색, 전파 | 7001 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 75/75/70/75 (형) ((CR≥10) | 6시 | 10/15 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 6638K | 262K/16.7M (6비트 / 6비트 + Hi-FRC) | X:0.310Y:0.330 | |
| 밝기 변동: | 1.33/1.43 (형/최대) (점 9) | ||
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (형) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (형) (DVDD/AVDD/VGH/VHL) | 0.35W (형) | ||||
| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
| - | FPC | LVDS (1 ch, 6/8-bit) | ||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| 1개 | 0.5mm | 40개의 핀 | ||||
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | - | - | 15K (형) | - | |
| WLED 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| 240/300mA (형/최대) | 9.9/10.5V (형/최대) | 2.38W (형) | ||||
| 인터페이스 특징: | 위치 | 종류 | WLED 드라이버 | |||
| - | 신호 인터페이스에 포함 | 아니 | ||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 153.6 ((W) × 90 ((H) mm의 활성 영역, 165.75 ((W) × 105.39 ((H) × 5.1 ((D) mm의 윤곽 크기, 156의 시청 영역 크기를 갖추고 있습니다.4 ((W) × 92.8 ((H) mm, 반사 (Haze 0%), 156g의 순량 무게의 표면 처리. TN, 일반적으로 흰색, 전송 LCM 제품으로, ZJ070NA-01P는 500 cd / m2 디스플레이 밝기를 제공 할 수 있습니다.1 송출 콘트라스트 비율, 75/75/70/75 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 10/15 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 / 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 70% (NTSC) 의 성능을 제공합니다.이 제품은 WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 15K 시간의 작업 수명을 가지고 있습니다.ZJ070NA-01P는 LVDS (1 ch, 6/8-bit) 를 신호 입력 시스템으로 사용하며, 3.3/11.0/20의 전원 공급 전압으로 40 핀 FPC로 연결됩니다..0/-6.8V (형) (DVDD/AVDD/VGH/VHL)
