제품 상세 정보:
|
| 브랜드: | 이노룩스 | 대각선 사이즈: | 7.0" |
|---|---|---|---|
| 결의: | 1024년, WSVGA 170PPI | 활동 영역: | 154.214(W)×85.92(H) 밀리미터 |
| 밝기: | 500 cd/m2 (Typ.) | 시야 각도: | 80/80/60/70 (형) (CR≥10) |
| 환경: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < |
| 기본 정보: | 제조업자 | 패널 모델 | 패널 타입 | 별명 |
|---|---|---|---|---|

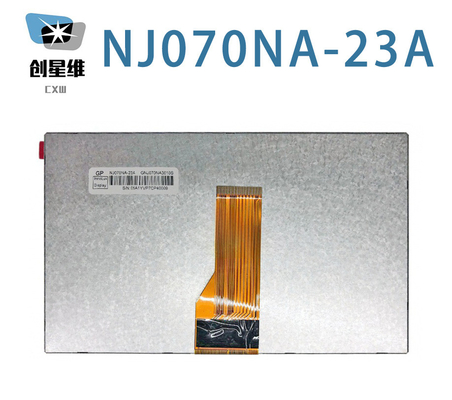

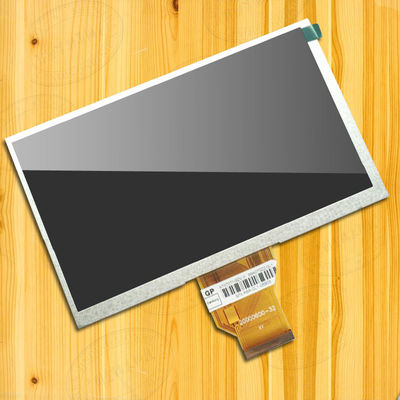

| NJ070NA-23A | a-Si TFT-LCD, LCM | - | ||
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
| -20 ~ 70 °C | -30 ~ 80 °C |
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 500 (형) | 80/80/60/70 (형) (CR≥10) | 10/15 (형) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 6시 | TN, 보통 흰색, 전파 | 800: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6638K | 262K/16.7M (6비트 / 8비트) | X:0.310Y:0.330 | |
| 흰색 변종: | 1.33/1.43 (형/최대) (점 9) | ||
| 패널 크기: | 7.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 1024 ((RGB) × 600 [WSVGA] | RGB 수직 스트립 | 0.1506×0.1432 [170PPI] | 00.0502×0.1432 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 154.214 ((H) × 85.92 ((V) | 157.21 ((H) × 89.49 ((V) | 164.9 ((H) × 100 ((V) | 40.8±0.3mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 16:9 (H:V) | ||
| 장착: | 아니 | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 1350g (형) | - | 단단한 코팅 | ||
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | - | - | 20K (분) | - | |
| WLED 전기: | 전압 공급 | 현재 공급 | 힘 | |||
| 8.4/9.9/10.2V (형/최대) | 265mA (형) | 2.62W (형) | ||||
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | 아니 | 신호 인터페이스에 포함 | ||||
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3/12/15/-10V (형) (DVDD/AVDD/VGH/VGL) | 35/20/0.4/0.8mA (형) ((DIDD/AIDD/IGH/IGL) | 0.4W (형) | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | LVDS (1 ch, 6/8-bit) | FPC | ||||
| FPC 세부 사항: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| 0.5mm | 40개의 핀 | 1개 | ||||
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 154.214 ((W) × 85.92 ((H) mm의 활성 영역, 164.9 ((W) × 100 ((H) × 5.1 ((D) mm의 윤곽 크기, 157의 시청 영역 크기를 갖추고 있습니다.21 ((W) × 89.49 ((H) mm, 하드 코팅의 표면 처리, 순량 무게 1350g (형). TN, 일반적으로 흰색, 전송 LCM 제품으로, NJ070NA-23A는 500 cd/m2 디스플레이 밝기 800:1 송출 콘트라스트 비율, 80/80/60/70 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 10/15 (형) (Tr/Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 / 8 비트 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시합니다. 이 제품은 WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 20K 시간의 작동 수명을 가지고 있습니다.외부 백라이트 드라이버가 추가로 필요합니다.. NJ070NA-23A는 신호 입력 시스템으로 LVDS (1 ch, 6/8-bit) 를 사용하며, 전원 공급 전압 3.3/12/15/-10V (Type.)
