제품 상세 정보:
|
| 브랜드: | 치메이 이루스 | 대각선 사이즈: | 8.0" |
|---|---|---|---|
| 결의: | 800 (RGB) × 480 | 개요는 흐려집니다.: | 192.8(H)×116.9(V) ×6.7(D) 밀리미터 |
| 광력: | 450 cd/m2 (Typ.) | 시야 각도: | 70/70/50/70 (Typ.)(CR≥10) |
| 환경: | Operating Temperature: -30 ~ 85 °C ; 작동 온도: -30 ~ 85 °C; Storage Temperature: -30 ~ |
| 기본 정보: | 제조업자 | 패널 모델 | 패널 타입 | 별명 |
|---|---|---|---|---|

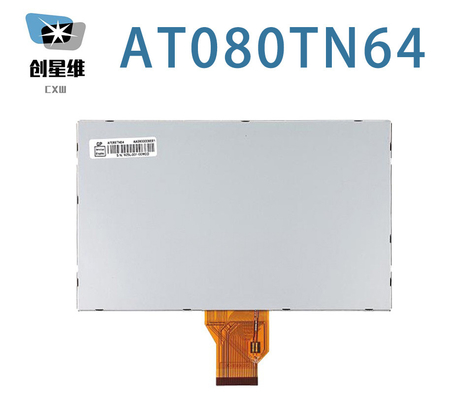

| AT080TN64 | a-Si TFT-LCD, LCM | - | ||
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
| -30 ~ 85 °C | -30 ~ 85 °C |
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 450 (형) | 70/70/50/70 (형) (CR≥10) | 10/15 (형) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 6시 | TN, 보통 흰색, 전파 | 500: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6638K | 262K/16.2M (6비트 / 6비트 + 디더링) | X:0.310Y:0.330 | |
| 흰색 변종: | 1.33/1.43 (형/최대) (점 9) | ||
| 패널 크기: | 8.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB 수직 스트립 | 0.2208×0.2070 [116PPI] | 0.0736×02070 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 176.64 ((H) × 99.36 ((V) | 180.1 ((H) × 103.4 ((V) | 192.8 ((H) × 116.9 ((V) | 6.4±0.3mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 16:9 (H:V) | ||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 245g (형) | - | 반등 | ||
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 3S12P | 배열 | 20K (분) | - | |
| WLED 전기: | 전압 공급 | 현재 공급 | 힘 | |||
| 9.3±0.9V | 240±24mA | 2.232W (형) | ||||
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | 아니 | 신호 인터페이스에 포함 | ||||
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3/10.4/16.0/-7.0V (형) (DVDD/AVDD/VGH/VGL) | 4.0/20.0/0.2/0.2mA (형) ((DIDD/AIDD/IGH/IGL) | 0.226W (형) | ||||
| 표시 신호의 전압: | 0≤0.1DVDD≤0.3DVDD; 0.7DVDD≤0.9DVDD≤DVDD | |||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | 평행 RGB (1 ch, 6/8-bit) | FPC | ||||
| FPC 세부 사항: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| 0.5mm | 50개의 핀 | 1개 | DRGB-50P1C8B-115A | |||
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 176.64 ((W) × 99.36 ((H) mm의 활성 영역, 192.8 ((W) × 116.9 ((H) × 6.7 ((D) mm의 윤곽 크기, 180의 시청 영역 크기를 갖추고 있습니다.1 ((W) × 103.4 ((H) mm, 안티 글래스의 표면 처리, 순량 무게 245g (형). TN, 일반적으로 흰색, 전송 LCM 제품으로, AT080TN64는 450 cd/m2 디스플레이 밝기 500를 제공할 수 있습니다:1 송출 콘트라스트 비율, 70/70/50/70 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 10/15 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 / 6 비트 + Dithering 회색 스케일 신호로 결정됩니다, 따라서 262K/16.2M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 50% (NTSC) 의 성능을 제공합니다.이 제품은 3S12P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 20K 시간의 작동 수명을 가지고 있습니다., 외부 백라이트 드라이버가 추가로 필요합니다. AT080TN64는 50 핀 FPC로 연결된 신호 입력 시스템으로 병렬 RGB (1 ch, 6/8-bit) 를 사용합니다.3/10.4/16.0/-7.0V (형) (DVDD/AVDD/VGH/VGL)
